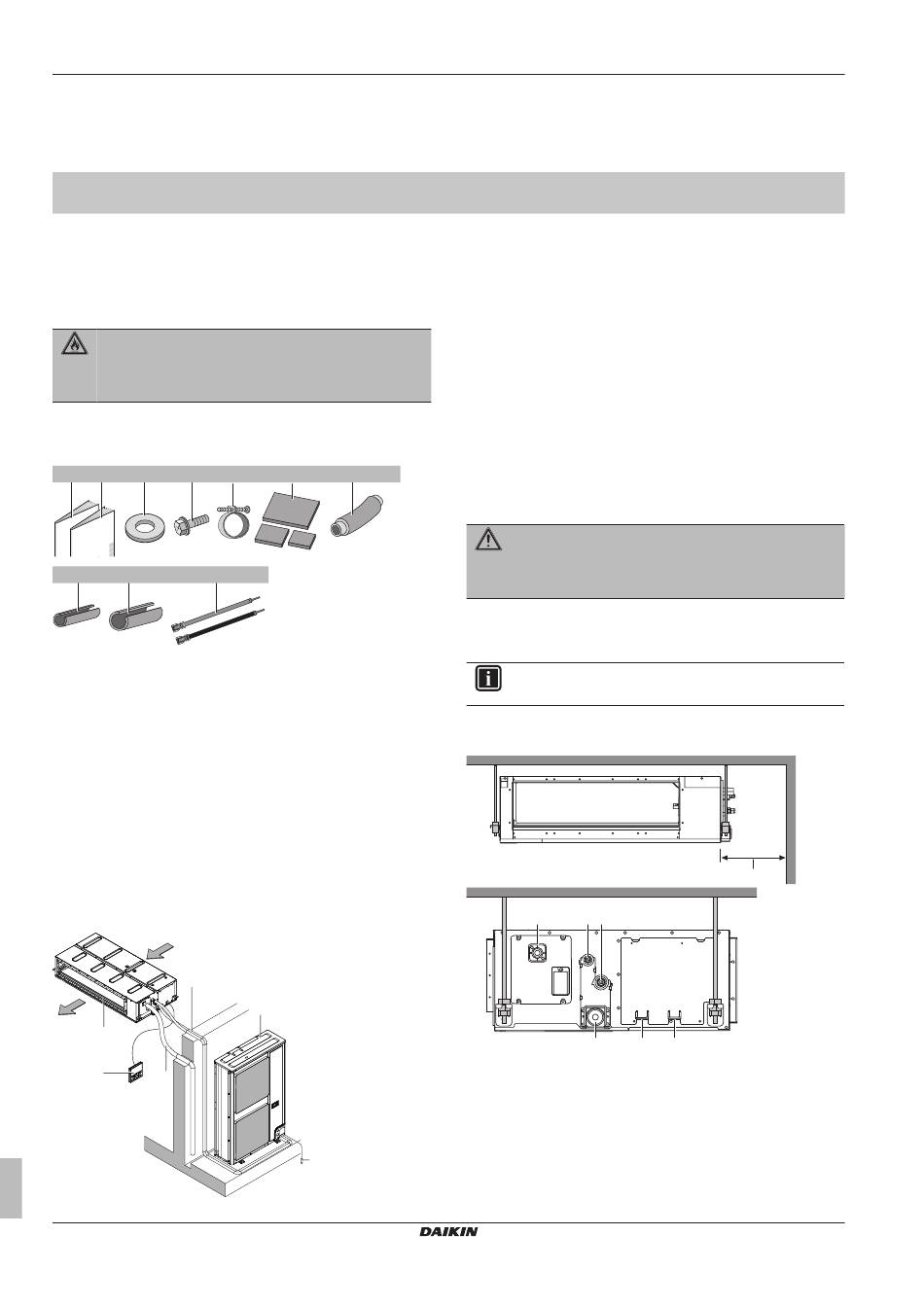

2 À propos du carton
Données techniques
▪ Un sous-ensemble des récentes données techniques est
disponible sur le site régional Daikin (accessible au public).

Pour l'installateur

2 À propos du carton
2.1 Unité intérieure
AVERTISSEMENT: MATÉRIAU INFLAMMABLE
Le réfrigérant R32 (le cas échéant) de cette unité est
légèrement inflammable. Se référer aux spécifications de
l'unité extérieure pour le type de réfrigérant à utiliser.
2.1.1 Retrait des accessoires de l'unité
intérieure
a b c d
1× 1× 8× 16×
h i j
1× 1× 2×
a Manuel d'installation et manuel d'utilisation
b Précautions de sécurité générales
c Rondelles pour support suspendu
d Vis pour brides de conduite
e Attache en métal
f Patins d'isolation: grand (tuyau de purge), moyen 1 (tuyau
de gaz), moyen 2 (tuyau de liquide)
g Tuyau de purge
h Pièce d'isolation: Petite (tuyau de liquide)
i Pièce d'isolation: Grande (tuyau de gaz)
l Câble pour alimentation électrique commune
3 À propos des unités et des
options
3.1 Configuration du système
d
f
e
a
c
g
a Unité intérieure
Manuel d'installation et d'utilisation
4
e f g
1×
1× 3×
b
h
▪ L'ensemble complet des dernières données techniques est
disponible sur l'extranet Daikin (authentification requise).
b Unité extérieure
c Interface utilisateur
d Air d'aspiration
e Air de décharge
f Tuyauterie de réfrigérant + câble d'interconnexion
g Tuyau de purge
h Câblage de mise à la terre
4 Préparation
4.1 Préparation du lieu d'installation
▪ Prévoyez suffisamment d'espace autour de l'unité pour les travaux
de réparation et la circulation de l'air.
▪ Sélectionnez un lieu d'installation suffisamment spacieux pour
permettre le transport de l'unité sur le site et hors du site.
AVERTISSEMENT
Ne PAS installer le climatiseur dans un endroit où des gaz
inflammables peuvent fuir. Si du gaz fuit et reste aux
alentours du climatiseur, un incendie peut se déclarer.
4.1.1 Exigences pour le lieu d'installation de
l'unité intérieure
INFORMATIONS
Le niveau de pression sonore est inférieur à 70 dBA.
▪ Utilisez des boulons de suspension pour l'installation.
▪ Ecartement. Gardez à l'esprit ce qui suit:
b g f
e d
a Espace service
b Tuyau d'évacuation
c Orifice du câble d'alimentation
d Orifice du câble de transmission
e Tuyau de purge pour la maintenance
f Tuyauterie de gaz
g Tuyauterie de liquide
▪ Outils d'installation:
≥300
a
c
FDA125A5VEB
Climatiseurs système Split
4P494410-1B – 2019.03
