6
Applications
6.3 Autres applications
6.3.1 Suivi d'un circuit enfoui
Le circuit testé ne doit pas être sous tension.

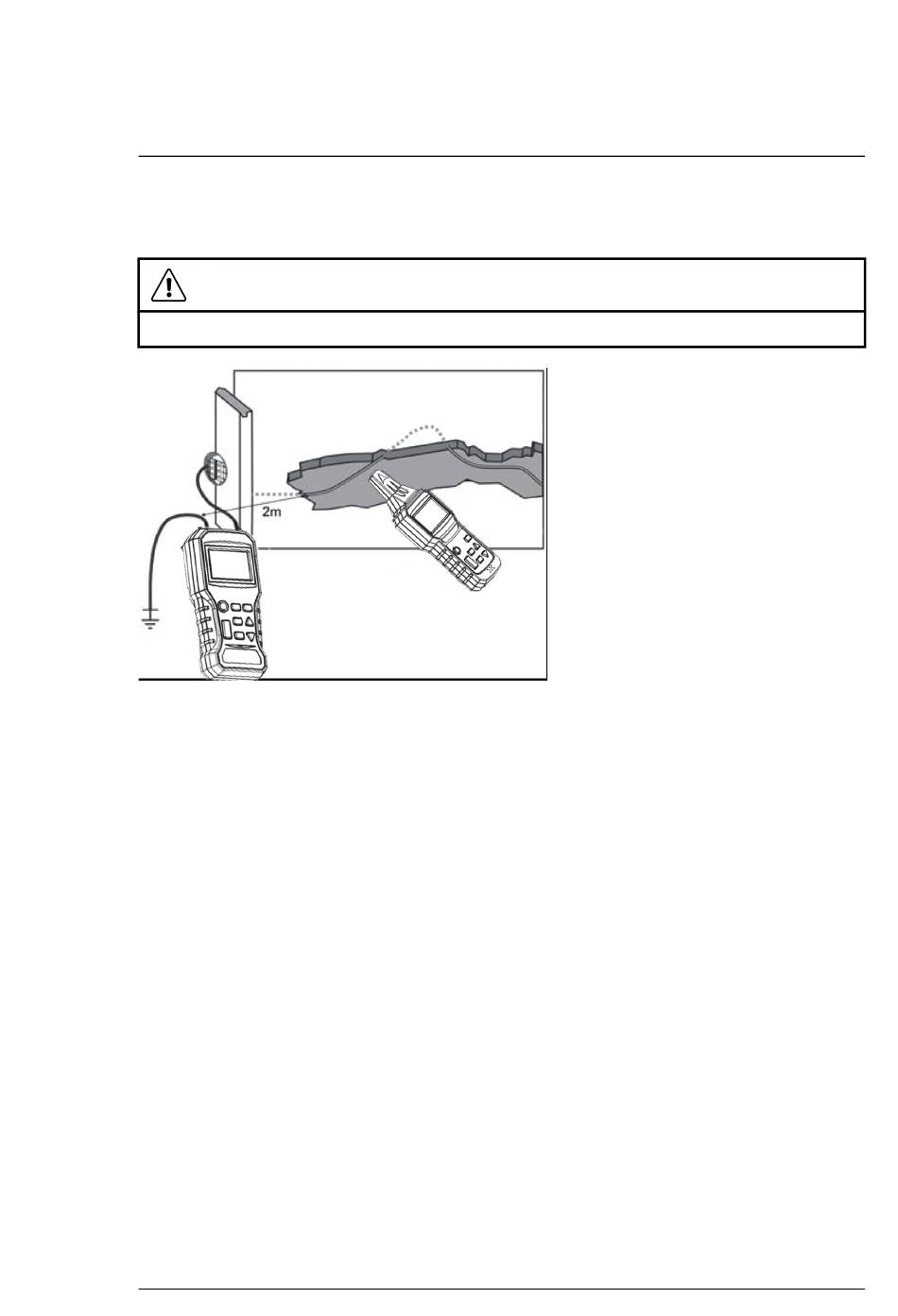

Figure 6.5 Suivi des circuits enfouis
1. Connectez la borne positive (+) de l'émetteur comme illustré.
2. La borne COM de l'émetteur doit être correctement connectée à la terre.
Lorsque vous travaillez à l'extérieur, vous pouvez utiliser le piquet de terre
fourni pour créer la ligne de terre.
3. Utilisez le mode de détection automatique du récepteur pour localiser et
suivre le circuit.
4. La distance entre le fil de terre et le circuit à localiser doit être aussi large
que possible, sinon la connexion de terre risque d'interférer avec la détec-
tion de la ligne du circuit.
6.3.2 Détection de défauts dans un système de chauffage au sol
Reportez-vous à l'illustration d'application de la figure 6.1 plus haut dans ce
manuel pour un exemple visuel.
1. Connectez la borne rouge, positive (+), sur un seul conducteur.
2. Connectez la borne noire (COM) à la terre. Lorsque vous travaillez à l'ex-
térieur, vous pouvez utiliser le piquet de terre fourni pour créer la ligne de
terre.
3. Les conducteurs supplémentaires éventuellement présents dans la gaine
ou le câble doivent également être connectés à la terre.
#NAS100035; r. AA/71506/71506; fr-FR
AVERTISSEMENT
15
