Commandes
15 Sélecteur de vitesse de translation
Symbole d'inclinaison de la machine : amplitude
de fonctionnement réduite en pente.
Symbole de machine à niveau : amplitude de
fonctionnement étendue pour vitesse de
translation maximum.
16 Interrupteur de validation de translation
Pour déplacer la machine lorsque le témoin de
validation de translation est allumé, maintenir
l'inverseur de validation de translation dans un
sens ou dans l'autre et sortir lentement la
manette de contrôle de translation de la position
centrale. Ne pas oublier qu'il est possible que la
machine se déplace dans le sens opposé à celui
des commandes de translation et de direction.
17 Témoin de validation de translation
Le témoin allumé indique que la flèche a
dépassé l'une des roues non directrices et que la
fonction de translation est désactivée.
18 Témoin de bougie de préchauffage
Le témoin s'allume lorsque la température est
basse.
19 Sélecteur de régime moteur
Placer le sélecteur de régime moteur en position
Tortue pour sélectionner le grand ralenti activé
par l'interrupteur au pied.
Placer le sélecteur de régime moteur en position
Lièvre pour sélectionner le ralenti accéléré activé
par l'interrupteur au pied.
20 Interrupteur de démarrage du moteur
Positionner l'interrupteur de démarrage du
moteur dans un sens ou dans l'autre pour
démarrer le moteur.
21 Témoin d'arrêt du moteur
Le témoin allumé indique que le moteur est
arrêté. Contacter le personnel d'entretien.
36
Deuxième édition • première impression

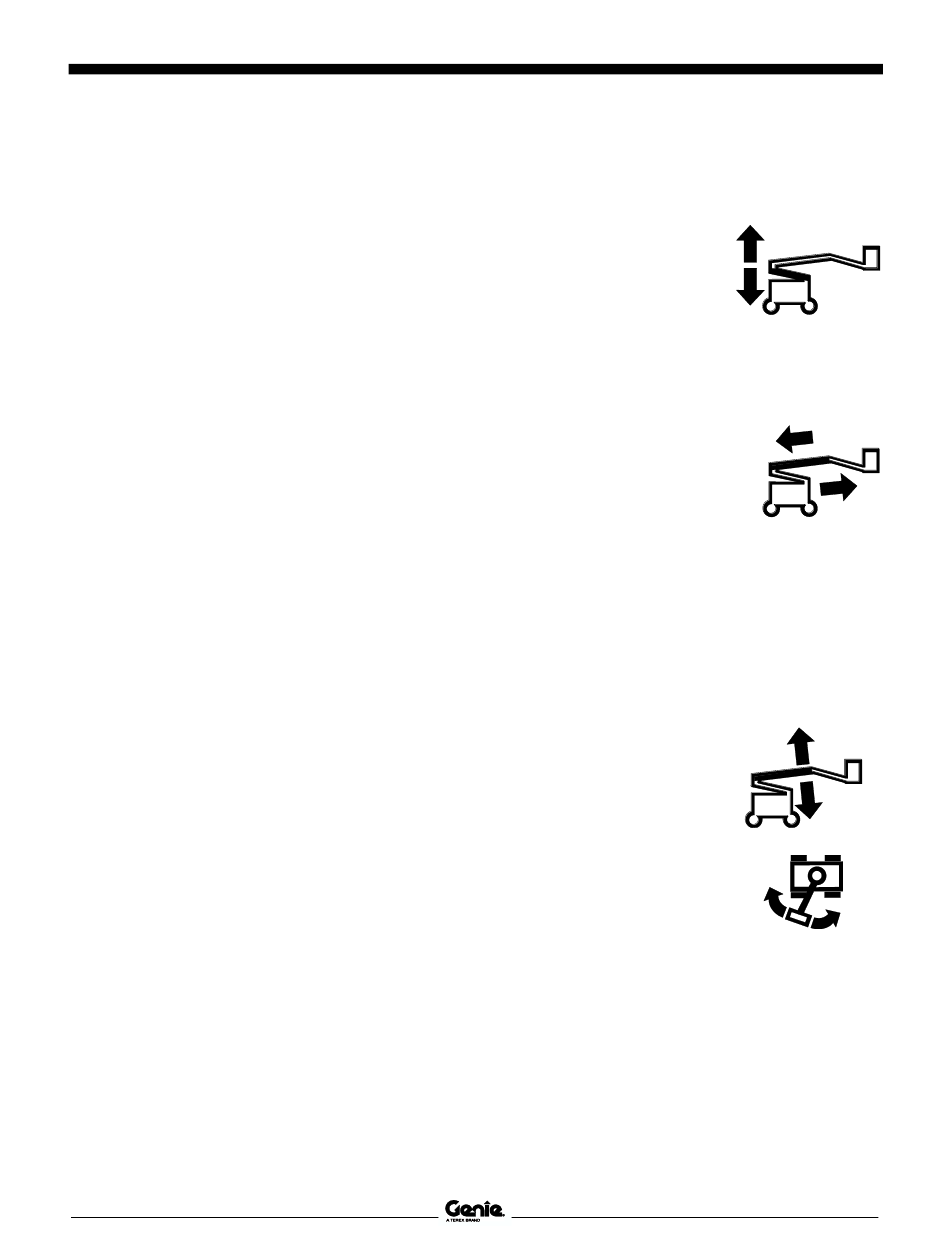

22 Manette de contrôle proportionnelle pour la
fonction de montée/descente de la flèche
secondaire
Pousser la manette de
contrôle vers le haut pour
relever la flèche secondaire.
Pousser la manette de
contrôle vers le bas pour
abaisser la flèche
secondaire.
23 Interrupteur d'extension/rétraction de la flèche
primaire
Pousser l'interrupteur
d'extension/rétraction de la
flèche primaire vers le haut
pour rétracter la flèche
primaire. Pousser
l'interrupteur
d'extension/rétraction de la
flèche primaire vers le bas
pour étendre la flèche
primaire.
24 Manette de contrôle bidirectionnelle à action
proportionnelle pour fonctions de
montée/descente de la flèche primaire et de
rotation à gauche/droite de la tourelle
Pousser la manette de
contrôle vers le haut pour
relever la flèche primaire.
Pousser la manette de
contrôle vers le bas pour
abaisser la flèche primaire.
Pousser la manette de
contrôle vers la droite pour
faire pivoter la tourelle vers
la droite. Pousser la
manette de contrôle vers la
gauche pour faire pivoter la
tourelle vers la gauche.
™
®
