Daikin EVLQ05-08CA Guide De Référence Installateur page 91

EVLQ05+08CAV3 + EHYHBH05AF + EHYHBH/X08AF + EHYKOMB33AA
Pompe à chaleur hybride Daikin Altherma
4P355634-1F – 2020.10
X2M
3
X1M
2
1
X5M
a
1 2 3
1 2 3

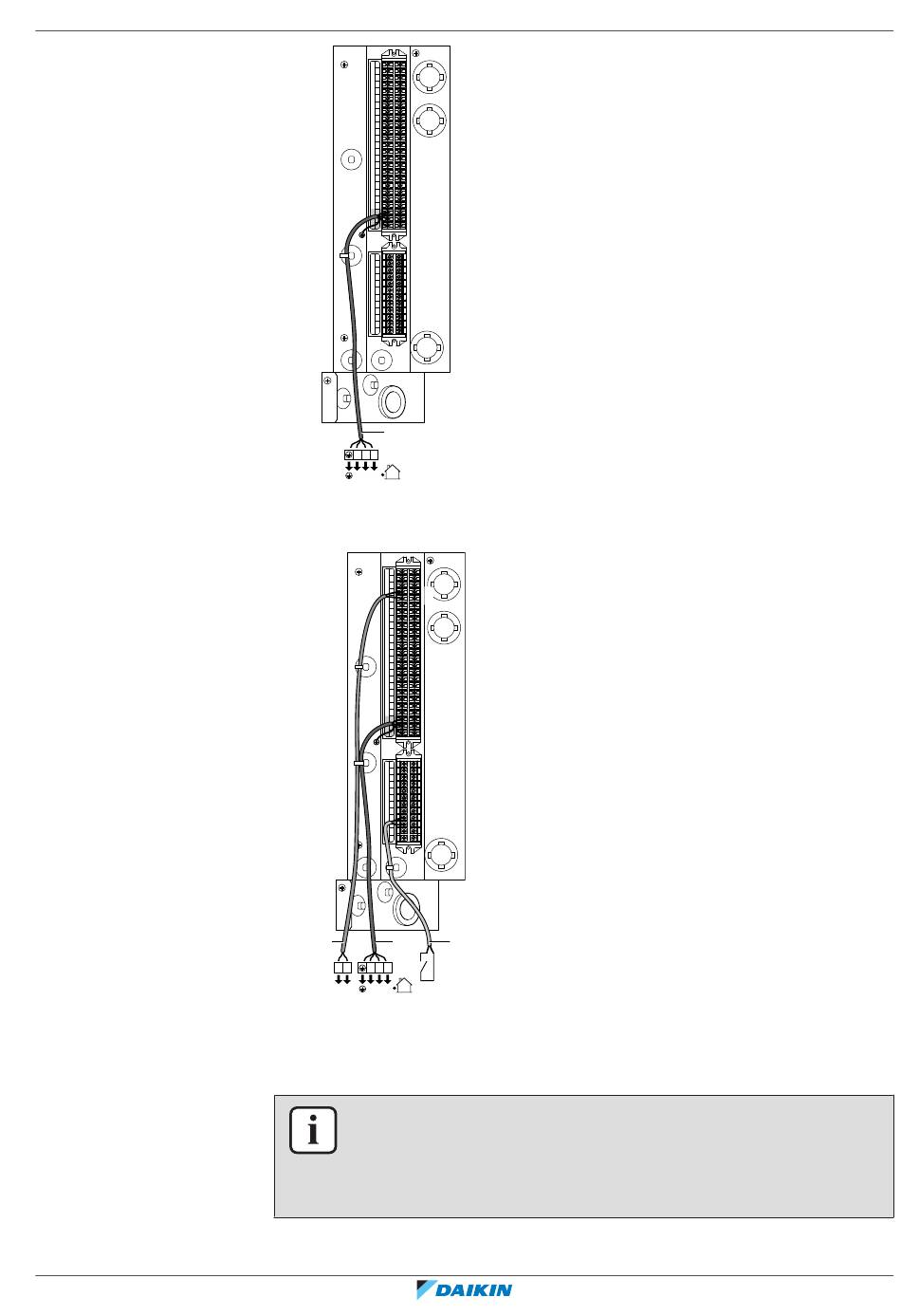

Légende: reportez-vous à l'illustration ci-dessous.
En cas d'alimentation électrique au tarif préférentiel
31
30
X2M
3
X1M
2
1
4
X5M
3
b a
L N 1 2 3
S1S
L N 1 2 3
a Câble d'interconnexion (= alimentation électrique principale)
b Alimentation électrique à tarif normal
c Contact d'alimentation électrique préférentielle
2 Fixez le câble avec les attaches sur les supports d'attaches.
INFORMATION
Si le système est raccordé à l'alimentation électrique à tarif préférentiel, il est
nécessaire de disposer d'une alimentation électrique distincte à tarif normal.
Changez le connecteur X6Y conformément au schéma de câblage situé à l'intérieur
de l'unité intérieure.
c
7 Installation
|
Guide de référence installateur
91
