- Page 1 GSM / Scannez ce QR Code pour regarder la video « Notice » NFO-480030-1401 NOTICE D’UTILISATION...
-
Page 3: Table Des Matières
Sommaire Recommandations de sécurité ..............4 Composition du kit ..................5 Description de la centrale ................6 Description du détecteur d’ouverture ............. 7 Description du détecteur de mouvement ............8 Schéma de principe ..................9 Installation ....................10 1. Montage des détecteurs ...........10 à 15 2. -
Page 4: Recommandations De Sécurité
Recommandations de sécurité 1) Introduction Nous vous remerçions d’avoir choisi ce système d’alarme qui vous permettra de protéger votre habitation contre les intrusions. Très simple à installer et à utiliser, ce système est également évolutif. Le système est préréglé d’usine ce qui signifi e qu’il est opérationnel au premier branchement et que les différents capteurs et télécommandes sont déjà... -
Page 5: Composition Du Kit
Composition du kit CENTRALE D’ALARME avec transmetteur GSM intégré TRANSFORMATEUR 12 volts 500 mA DÉTECTEURS DE MOUVEMENT DÉTECTEURS D’OUVERTURE TÉLÉCOMMANDES... -
Page 6: Description De La Centrale

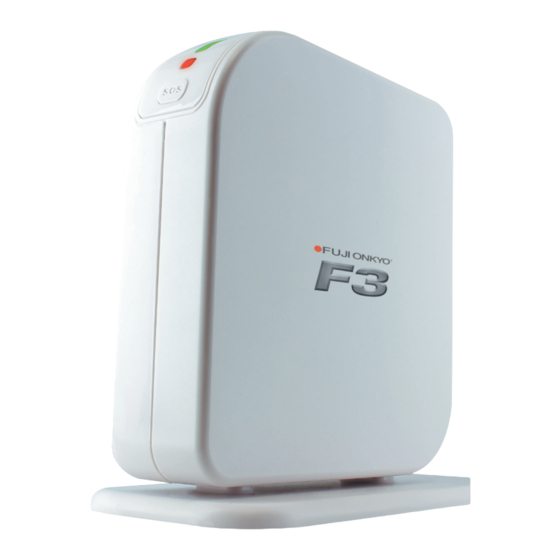

Description de la centrale Centrale d’Alarme Voyant statut Vert : système désarmé Jaune : système armé Vert clignotant : batterie faible Voyant GSM (clignotant) Vert : indicateur signal GSM Rouge : En communication Bouton SOS (panique) Déclenchement de la sirène Voyant de fonctionnement Support Microphone... -
Page 7: Description Du Détecteur D'ouverture
Description détecteur d’ouverture Détecteur d’ouverture Aimant Voyant Transmetteur Fonctionnement : Ce détecteur peut être posé sur une porte, une fenêtre, ou tout autre objet pouvant s’ouvrir. Il envoie un signal à la centrale d’alarme lorsque l’aimant positionné à côté de l’émetteur est éloigné. Le détecteur est également équipé... -
Page 8: Description Du Détecteur De Mouvement
Description détecteur de mouvement Détecteur de mouvement Vis de blocage Permet de bloquer l’ouverture du boîtier Fenêtre de détection Fixation (orientable) Voyant Fonctionnement : Cet appareil est un détecteur de mouvement sans fi l haute performance. Il se compose d’une puce double coeur numérique logique avec contrôle infrarouge et analyse intelligente qui dissocie de manière effi... -
Page 9: Schéma De Principe
Schéma de principe... -
Page 10: Montage Des Détecteurs
1 - Montage des détecteurs 1. Montage détecteur d’ouverture Choisissez l’endroit (porte ou fenêtre) où sera installé le détecteur puis fi xez l’émetteur sur le cadre de la porte ou de la fenêtre. Ce détecteur peut être simplement collé par double face (conseillé pour les fenêtres PVC) ou encore vissé. - Page 11 1 - Montage des détecteurs - Installez le transmetteur sur le bâti et l’aimant sur la porte. - Ne pas installer le détecteur dans un environnement fortement constitué de pièces métalliques ou de câbles (risques de dysfonctionnements). Vue des éléments Vue des éléments de face de côté...
-
Page 12: Montage Des Détecteurs De Mouvement
1 - Montage des détecteurs 2. Montage des détecteurs de mouvement a. Choix de l’emplacement Le détecteur de mouvement doit être fi xé à au moins 2 mètres du sol (2m50 maximum). L’objectif du détecteur de mouvement est de prévenir les intrusions. les détections de mouvements pouvant êtres exécutés aux entrées / sorties sont donc très importantes pour une... - Page 13 1 - Montage des détecteurs Eviter de faire face aux fenêtres ou portes La lumière forte peut interférer avec la sensiblilité de détection. De plus les situations complexes telles que : passage élevé de voitures, de personnes... doivent être évitées Eviter la proximité...
- Page 14 1 - Montage des détecteurs b. Fixation Si le détecteur est fi xé dans un angle, fi xez le Vue de support sur l’un des dessus deux murs Support Insérez ensuite la seconde partie de la fi xation à l’arrière du détecteur, la bloquer en la glissant vers le bas puis clipser l’ensemble sur le mur.
-
Page 15: Montage Des Détecteurs
1 - Montage des détecteurs Ces tests de détection vous permettront d’affi ner l’orientation de vos détecteurs de mouvement afi n d’assurer un fonctionnement optimale. Fonction économie d’énergie Lorsque le détecteur n’est pas en phase d’auto-test (au démarrage) ou encore en mode test, celui-ci entre alors en mode de surveillance active : Phase de démarrage TEST... -
Page 16: Installation De La Centrale
2 - Installation de la centrale La communication permettant de confi gurer et de contrôler le système à distance se fait par SMS. La centrale doit donc être équipée d’une carte SIM (SANS CODE PIN) et d’un abonnement adapté : SMS + Appels (l’accès à internet n’est pas utile). (La plupart des fournisseurs d’accès proposent des abonnements comprenant l’envoi de SMS en illimité... -
Page 17: Fonctionnement De La Centrale
3 - Fonctionnement de la centrale Placement de la centrale Placez la centrale de manière à ce qu’elle ne soit pas trop éloignée des différents détecteurs (de mouvement ou d’ouverture). Idéalement, la centrale peut être installée au centre de votre habitation de manière à couvrir toute la zone. 1. -
Page 18: Télécommande
4 - Télécommande Voyant Armer Désarmer Armement Partiel Bouton SOS (Panique) 1. Armement 2. Désarmement 3. SOS (panique) 4. Armement partiel 5. Mode silence En appuyant sur ce bouton, le système passe à l’état Appuyez sur le bouton «partiel» de la «d’armement partiel»... -
Page 19: Confi Guration Du Système
Confi guration du système Il existe deux méthodes pour confi gurer la centrale : 1 . Par SMS : un téléphone mobile permettant d’envoyer des SMS suffi t. Le principe consiste à envoyer des codes (0, 1, 2...) à la centrale qui interprète ces informations comme des commandes. - Page 20 Armer / Désarmer Armer Envoyez «1» par SMS à la centrale : Réponse : Désarmer Envoyez «0» par SMS à la centrale : Réponse :...
-
Page 21: Fonction Écoute À Distance
Fonction écoute à distance Envoyez «2» par SMS à la centrale : Lorsque vous envoyez la commande «2» par SMS à la centrale, l’alarme vous rappelle et le microphone intégré vous permet d’écouter ce qui se passe chez vous. -
Page 22: Mémorisation Numéros De Téléphone
Mémorisation Numéros téléphone Envoyez «3» par SMS à la centrale : Réponse : Vous pouvez mémoriser jusqu’à 5 N° de téléphone dans le système. En cas d’intrusion, ces numéros recevront tout d’abord un message puis seront appelés (dans l’ordre) Transférez : pour mémoriser les numéros de téléphone, il suffi... -
Page 23: Changer Le Nom Des Zones
Changer le nom des zones Vous pouvez personnaliser le nom des 4 premières zones d’alarme. Pour cela, envoyez 41 (zone 1), 42 (zone 2), 43 (zone 3) ou 44 (zone 4) à la centrale : Envoyez par SMS à la centrale (exemple zone 2 : 42) : Réponse : Il suffi... -
Page 24: Réglage Temporisation
Réglage temporisation Envoyez «5» par SMS à la centrale : Réponse : Cette fonction permet de régler une temporisation en entrée et en sortie de façon à ce que l’alarme s’active ou encore déclenche la sirène qu’après un temps défi ni (entre 0 et 300 secondes). -
Page 25: Réglage Du Volume De La Sirène
Réglage volume de la sirène Envoyez «61» par SMS à la centrale : Réponse : Volume de l’alarme (0 muet, 1 faible, 2 moyen, 3 fort) Cette fonction permet de régler le volume de la sirène (muet, faible, moyen ou fort). Transférez : pour régler le volume, il suffi... -
Page 26: Réglage De La Durée De La Sirène
Réglage durée de la sirène Envoyez «62» par SMS à la centrale : Réponse : Cette fonction permet de régler une Durée de l’alarme (1 à 9 min.) la durée de la sirène lors d’un déclenchement (entre 1 et 9 minutes). Transférez : pour régler la temporisation, il suffi... -
Page 27: Réglage Du Mode Des Zones
Réglage du mode des zones Chaque détecteur (de mouvement ou d’ouverture) est muni de cavaliers permettant de confi gurer leur mode de fonctionnement. Pour accéder à ces cavaliers, ouvrez le boîtier du détecteur. Il existe 3 types de zone paramétrable de la manière suivante : «... -
Page 28: Connexion De Nouveaux Accessoires
Connexion de nouveaux accessoires 1. Connexion de détecteurs sans fi ls a. Appuyez sur le bouton connect à l’aide d’un stylo ou d’un objet pointu. Le voyant passe alors au rouge. Bouton Connect b. Déclenchez ensuite le détecteur (mouvement ou ouverture), un signal sonore est alors émis par la centrale pour confi rmer l’association des deux appareils. -
Page 29: Connexion D'une Télécommande
Connexion de nouveaux accessoires 2. Connexion d’une télécommande a. Appuyez sur le bouton connect de la centrale à l’aide d’un stylo ou d’un objet pointu. Le voyant passe alors au rouge. b. Appuyez maintenant sur l’un des boutons de la télécommande, un signal sonore est alors émis par la centrale pour confi rmer l’association des deux appa- reils. -
Page 30: Fonctions Supplémentaires
Fonctions supplémentaires 1. Armer le système par téléphone (appel) Composez le numéro de la centrale (carte SIM) et raccrochez juste après la première tonalité. La centrale vous rappelle... Décrochez et raccrochez immédiatement. Le système d’alarme est alors activé. 2. Désarmer le système par téléphone (appel) Composez le numéro de la centrale (carte SIM) et patientez jusqu’à... -
Page 32: Détecteur De Fumée
Accessoires compatibles 3. Accessoires compatibles Détecteur de mouvement avec immunité aux animaux Détecteur de mouvement infrarouge Détecteur avec immunité aux animaux Couverture : 8 m / 110° Réf. : 480 110 Détecteur de fumée Détecteur de fumée photoélectrique de plafond Mode test Couverture 20 m Sirène : 85 dB... -
Page 33: Accessoires Compatibles
Accessoires compatibles Sirènes Alimentation 230 V~ Enfichable (prise de courant) Sirène puissante 110 dB Réf. : 480 205 Alimentation Solaire Sirène puissante 115 dB Réf. : 480 250 Clavier . Mise en service de la centrale . Validation par mot de passe . -
Page 34: Caractéristiques Techniques
Caractéristiques techniques CENTRALE D’ALARME Alimentation Entrée : 110 - 240 V~ / 50 - 60 Hz Sortie : 12 Vcc 500 mA Fréquences GSM 850 / 900 / 1800 / 1900 MHz Batterie de sauvegarde AA 1,5 V / 1800 mAh rechargeable x 4 Sirène intégrée 110 dB Accessoires (max.) -
Page 35: Rappel Des Fonctions Sms
Rappel des fonctions SMS Appel du menu de la centrale Armement du système Désarmement du système Écoute à distance Mémorisation des numéros de téléphone Modification du nom des zones 41 à 44 1(41), 2(42), 3(43) et 4(44) Réglage de la temporisation (Entrée et sortie) Réglage du volume de la sirène... - Page 36 Importé par SEDEA électronique - 1011 rue des Saules P.A.M. - CS 80458 - 59814 LESQUIN cedex - FRANCE...
