FUNCIONAMIENTO DEL CONVERSORES
Su conversor convierte bajo voltaje DC (corriente continua) de electricidad a partir de una batería de 115 voltios de
CA (corriente alterna) de energía del hogar en dos etapas. La primera etapa es un CC a CC proceso de conversión
que plantea el bajo voltaje de CC en el inversor de entrada a 145 voltios de CC. La segunda etapa convierte la DC
de alta tensión en 115 voltios, 60 Hz AC.

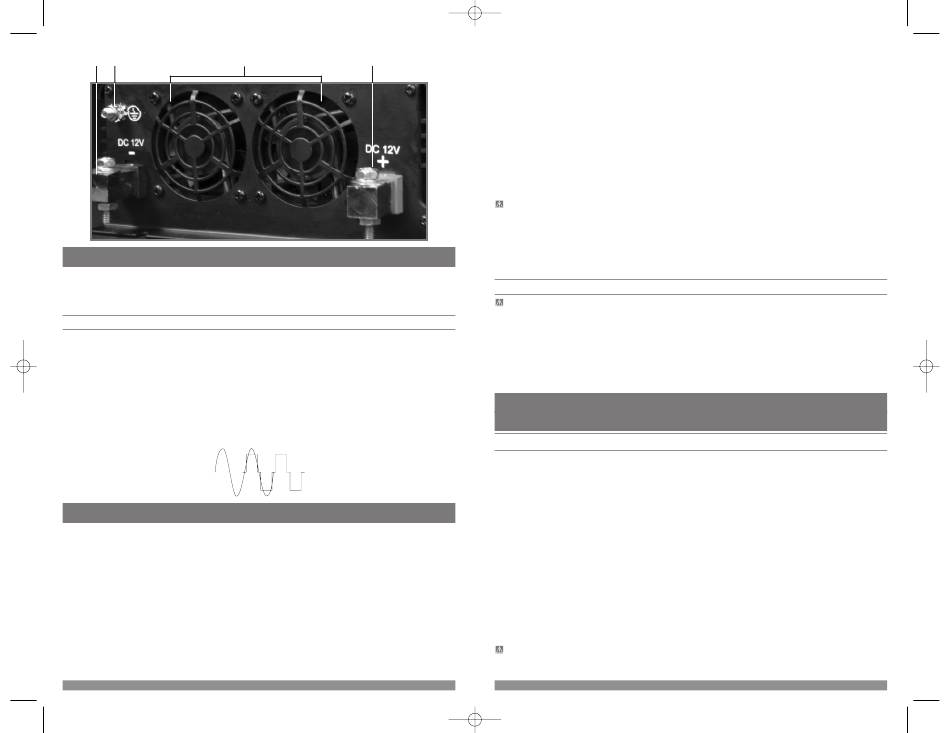

La forma de onda de salida del conversor eléctrico
La forma de onda de la salida de CA de este conversor se conoce como una onda senoidal modificada. Es una
forma de onda escalonada que posee características similares a la forma de onda senoidal de la electricidad. Este
tipo de forma de onda es adecuado para la mayoría de las cargas de CA, incluidas las fuentes de energía por
conmutación y lineales utilizadas en equipos electrónicos, transformadores y motores pequeños.
La onda senoidal modificada producida por este conversor posee un voltaje RMS (raíz cuadrada media) de 115
voltios. La mayoría de los voltímetros de CA (digitales y análogos) son sensibles al valor promedio de la forma de
onda en lugar de al valor RMS. Están calibrados para el voltaje RMS suponiendo que la forma de onda medida
será una onda senoidal pura. Estos medidores no leerán correctamente el voltaje RMS de una onda senoidal
modificada. Un medidor RMS no VERDADERO leerá aproximadamente 20 a 30 voltios mínimo cuando mida la
salida de este conversor. Para realizar una medición adecuada del voltaje de salida de esta unidad, utilice un
voltímetro de lectura RMS VERDADERO como un Fluke 87, Fluke 8060A, Beckman 4410 o Triplett 4200.
SALIDA DE CA DE 115 VOLTIOS
CA DE LA ONDA
115V DEL SENO
CONSUMO DE ENERGÍA DEL APARATO
La mayoría de las herramientas eléctricas, de las aplicaciones y del equipo electrónico tienen etiquetas que
demuestren el consumo de energía de la unidad en los amperios, los vatios o ambos. Para evitar parada del
conversor y daño posible al inversor o al equipo, no exceda el grado del vatiaje del inversor. Para obtener un
cálculo aproximado de la corriente (en amperios) la fuente de energía debe entregar donde el consumo de energía
de la herramienta o del dispositivo se da en la CA de los vatios, divide simplemente el consumo de energía de la
carga por 10. por ejemplo, si una carga es clasificada en 200 vatios de CA, la fuente de energía debe poder
entregar: 200 dividieron por 10 = 20 amperios.
Su conversor funcionará la mayoría de las cargas de CA dentro de su grado de energía. Algunos motores de
inducción usados en refrigeradores, congeladores, bombas y otros equipos con motor requieren un ascenso muy
pronunciado de la tensión para arrancar. Posiblemente el conversor no logre encender algunos de estos motores,
incluso si su consumo de corriente calificado se encuentra dentro de las especificaciones para este conversor
eléctrico.
2/13/2009 3:01 PM Page 18
12 13
CA MODIFICADA
DE LA ONDA
115V DEL SENO
18
Si el motor no arranca, observe el voltaje de la batería con un voltímetro de CC al intentar encender el motor. Si el
voltímetro de la batería desciende por debajo de 11 voltios cuando el conversor intenta encender el motor, esta
puede ser la causa de la falla en el encendido del motor. Asegúrese de que las conexiones de las baterías estén
ajustadas y las baterías estén totalmente cargadas. Si las conexiones están bien ajustadas y la batería está
cargada, pero el voltaje aún desciende por debajo de 11 voltios, quizá deba usar una batería más grande (o una
combinación de baterías).
Su conversor cuenta con protección incorporada contra sobrecarga, de manera que si excede la capacidad de
salida del conversor continuamente, la unidad se apagará en forma automática. Una vez retirada la carga excesiva,
el conversor puede encenderse nuevamente y reanudar el funcionamiento normal.
Nota:
Para volver a arrancar el conversor, apáguelo y enciéndalo nuevamente. El interruptor de encendido/apagado (ON/OFF)
se encuentra en el panel frontal de la unidad (consulte la sección "Controles y funciones" de este Manual de Instrucciones).
El conversor transporta cargas resistivas con más facilidad; sin embargo, las cargas resistivas más grandes, como
estufas o calentadores eléctricos, requieren más potencia en vatios de la que puede suministrar el conversor en
forma continua.
PRECAUCIONES
Asegúrese de que el consumo de potencia continua total de todas las herramientas o los aparatos conectados al
conversor (y en uso) no exceda la clasificación de potencia en vatios continuos del conversor. También asegúrese
de que la potencia en vatios para la carga inductiva no exceda los vatios pico durante más de un segundo.
Los aparatos como los hornos de microondas normalmente consumen más corriente que la corriente nominal y
posiblemente causen una sobrecarga en el conversor cuando se operen simultáneamente con otros aparatos. Por
ejemplo, un horno de microondas de 600 vatios consume aproximadamente 940 vatios.

Dispositivos recargables

PRECAUCIONES
• Algunos dispositivos recargables están diseñados para cargarse al ser enchufados directamente en un
tomacorriente de CA. Estos dispositivos pueden dañar el conversor o el circuito que se está cargando.
• Al utilizar un dispositivo recargable, supervise la temperatura durante los primeros 10 minutos de uso para
determinar si genera calor en exceso. Si produce calor en exceso, esto indica que el dispositivo no debe utilizarse
con este conversor.
• Este problema no se presenta con la mayoría de los equipos operados con batería. La mayoría de estos
dispositivos utiliza un cargador o transformador por separado que está enchufado en un tomacorriente de CA.
• Su conversor puede funcionar con la mayoría de los cargadores y transformadores.
REQUISITOS DE LA FUENTE DE ENERGÍA Y
CARACTERÍSTICAS DE PROTECCIÓN
Requisitos de la fuente de energía
Su conversor funcionará con un voltaje de entrada de entre 11 y 15 voltios de CC. El conversor se apagará si el
voltaje de entrada desciende por debajo de 10 voltios de CC. Esta característica incorporada evita que la batería
esté totalmente descargada.
El conversor también se apagará si el voltaje de entrada excede los 15 voltios. Esta característica evita el voltaje
de entrada excesivo en el conversor. Aunque el conversor posee protección incorporada contra voltaje en exceso,
igualmente corre el riesgo de dañarse si el voltaje de entrada excede los 15 voltios.
Su conversor está diseñado para conectarse directamente a equipos eléctricos y electrónicos estándar de la forma
en que se describió anteriormente. No conecte el Conversor eléctrico a cableados de distribución de CA de
vehículos recreativos o para uso doméstico. No conecte el conversor a cualquier circuito de carga de CA en el que
el conductor neutro esté conectado a tierra o al negativo de la fuente (batería) de energía de CC.
Las cargas inductivas, como televisores y estéreos, exigen más corriente para funcionar que las cargas resistivas
de la misma clasificación de potencia en vatios. Los motores de inducción, y algunos televisores, pueden
demandar una cantidad de vatios de dos a seis veces mayor que su capacidad nominal para funcionar. Como estos
conversores tienen un rango de potencia máximo, muchos de estos aparatos y herramientas pueden operarse de
manera segura. Las bombas y los compresores son equipos que exigen la potencia en vatios más alta para
funcionar. Estos equipos pueden probarse de manera segura. Si se detecta una sobrecarga, los conversores
simplemente se apagarán hasta que se corrija dicha situación. Utilice el interruptor del panel frontal para apagar el
conversor, luego presione encender, para reiniciarlo.
PRECAUCIONES
• Exceder los límites de voltaje recomendados anulará la garantía del fabricante.
