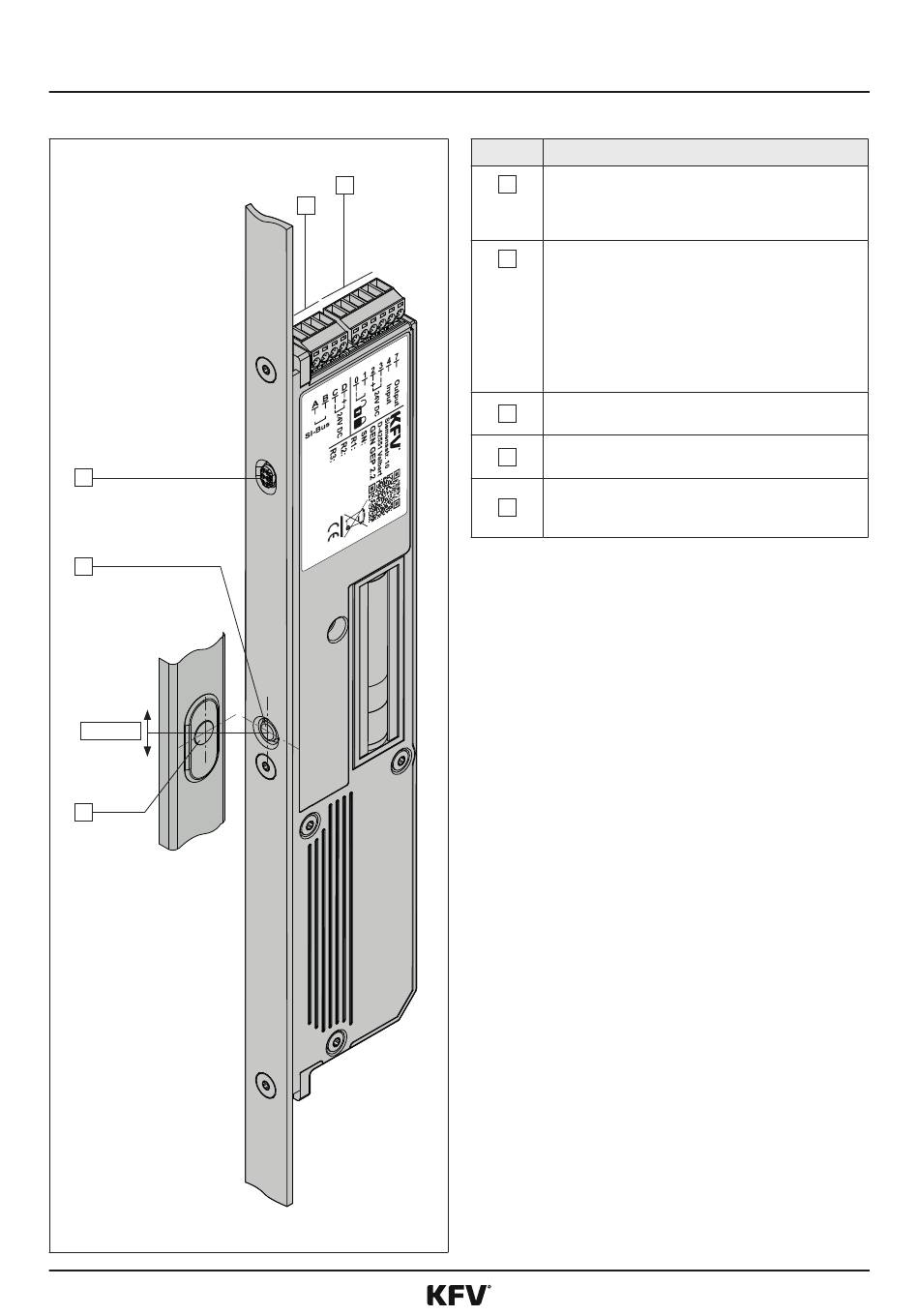

Raccordements et éléments de commande GENIUS 2.2 ANTIPANIQUE
3
4
± 3 mm
5
H47.ELEKS014FR-00
2
1
Instructions d'utilisation DRIVE
Serrure multipoints GENIUS 2.2 ANTIPANIQUE
Position
1
Raccord SI-BUS :
borne A/B : interface de données SI-BUS
Borne C : sortie de l'alimentation en tension (- ) GND
Borne D : alimentation en tension + 24 V CC
Raccordement analogique :
2
Borne 0/1 : commutation du type de fonctionnement jour/
nuit
Borne 2 : alimentation en tension + 24 V CC
Borne 3 : alimentation en tension (-)
Borne 4 : entrée pour signal de déverrouillage externe
pour + 24 V CC ≥ 1 s = processus d'ouverture
Borne 7 : fonction de réponse pour affichage de l'état de
fermeture (réglable par menu)
Bouton avec LED de menu pour commande de menu en vue
3
d'effectuer tous les réglages de GENIUS 2.2 ANTIPANIQUE.
LED d'état pour l'affichage de l'état de service actuel ; cap-
4
teur magnétique
Aimant (côté dormant) :
5
L'aimant doit être situé au milieu du capteur magnétique [4]
(tolérance verticale admissible ± 3 mm)
