3.0 Montage

3.1 Montage
L'installation doit être conforme aux normes et réglementations
locales en vigueur.
Source de chaleur (HS) : dans les sections suivantes, HS fait
référence à la source de chaleur qui alimente les sous-stations.
Diverses sources d'énergie, telles que le fioul, le gaz ou l'énergie
solaire, peuvent être utilisées comme alimentation primaire
des sous-stations Danfoss. Par souci de simplicité, HS peut être
considéré comme synonyme d'alimentation primaire.
3.1.1 Montage
Montage :
Espace adéquat
Laisser un espace adéquat autour de la sous-station à des fins de
montage et de maintenance.
Orientation
La sous-station doit être montée de manière à ce que les
composants, les trous de serrure et les étiquettes soient positionnés
correctement. Si vous souhaitez monter la sous-station d'une autre
manière, contactez votre fournisseur.
Trous
Les plaques de montage arrière des sous-stations à montage mural
sont munies de trous.
Étiquetage
Chaque connexion de la sous-station est étiquetée.
Avant l'installation :
Nettoyage et rinçage
Avant l'installation, tous les tubes et toutes les connexions de la
sous-station doivent être nettoyés et rincés.
Serrage
À cause des vibrations pendant le transport, toutes les connexions
doivent être vérifiées et serrées avant que la sous-station ne soit
installée. Vérifier que tous les éléments en épingle à cheveux sont
entièrement enfoncés dans les raccords à clipser
Raccords inutilisés
Les connexions inutilisées et les vannes d'arrêt doivent être
obstruées par un bouchon. La dépose des bouchons doit être
effectuée uniquement par un technicien de service autorisé.
Installation :
Filtre
Si un filtre est fourni avec la station, il doit être monté selon le
schéma type. Veuillez noter que le filtre peut être livré non monté.
Connexions
Le raccordement à l'installation domestique et aux tubes du
chauffage urbain doit être réalisé à l'aide de raccordements filetés,
à brides ou brasés.
Les raccordements internes de la sous-station sont réalisés à l'aide
de raccords « click-fit » (voir 5.1.11).
Danfoss District Energy
Personnel autorisé uniquement
L'assemblage, le démarrage et les travaux de maintenance doivent
uniquement être effectués par du personnel autorisé et qualifié.

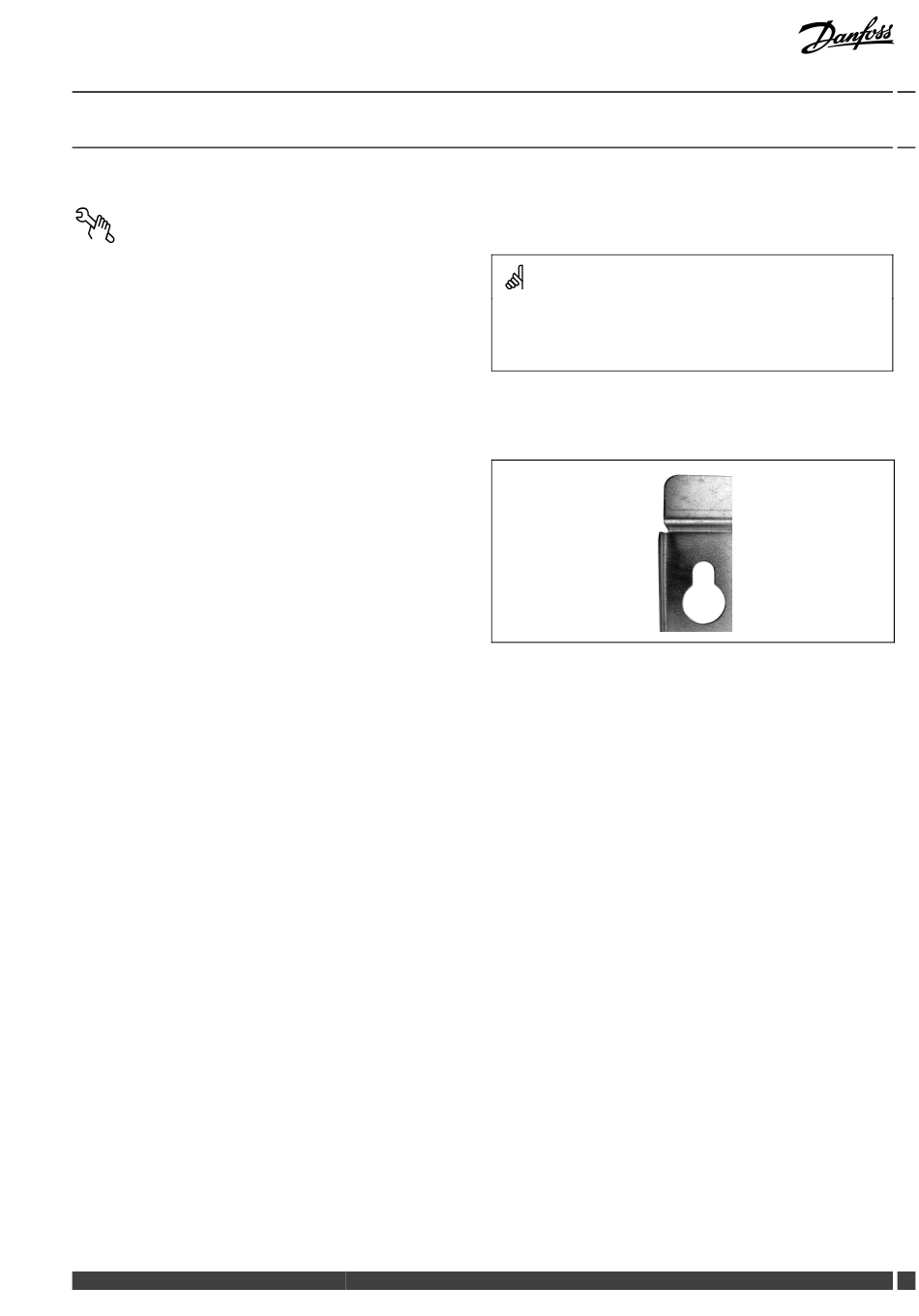

Trous de serrure pour le montage.
