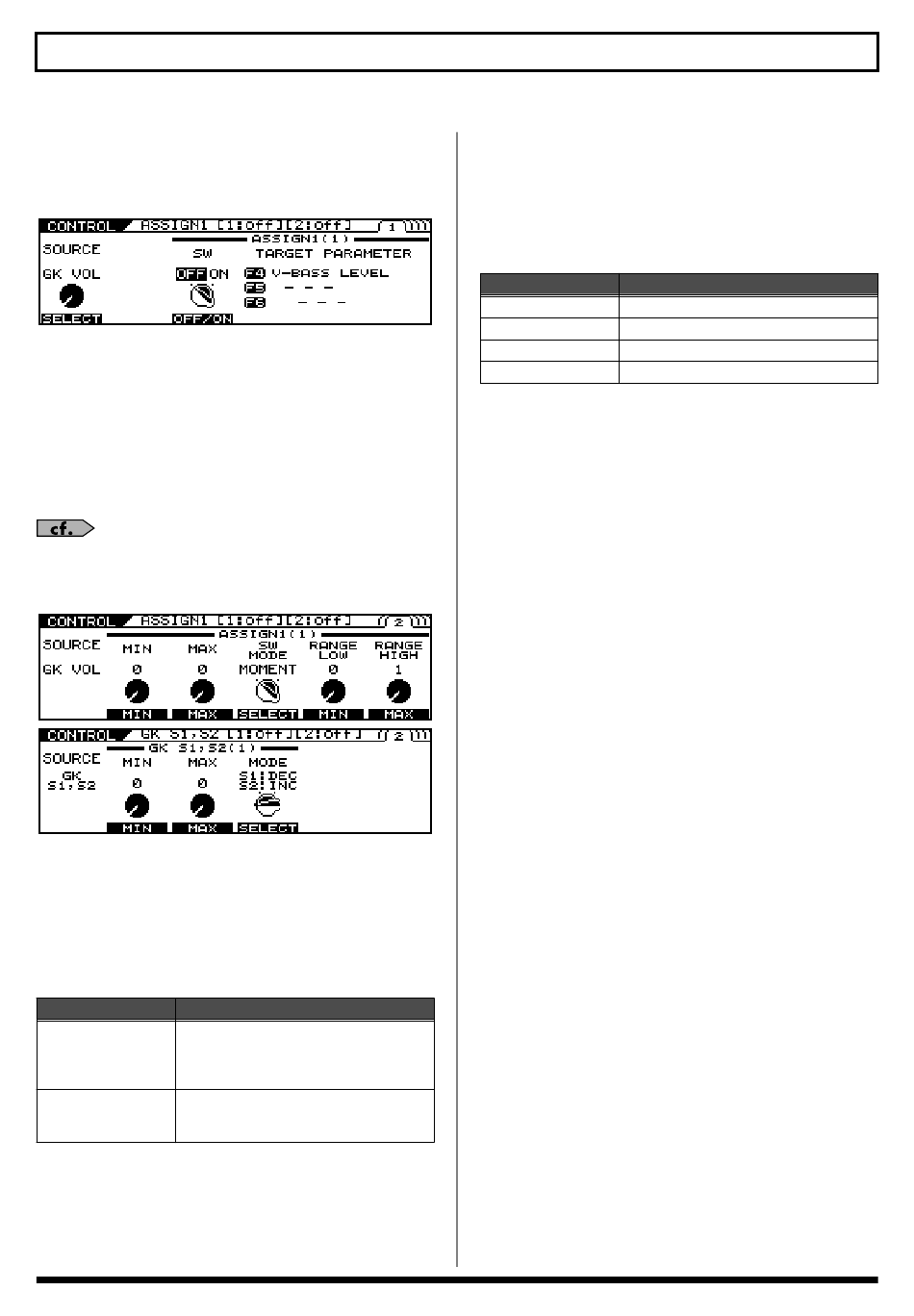

Chapitre 7 Autres fonctions
La section suivante décrit les paramètres que vous
pouvez assigner.
* La page servant d'exemple est la page "ASSIGN1".
Page 1, 3
F1: SOURCE (ASSIGN1~16 uniquement.)
Sélectionne le contrôleur pilotant la fonction.
F3: SW (ON/OFF)
Le réglage "ON" active le contrôleur.
F4–F6: TARGET PARAMETER
Sélectionne le paramètre à assigner.
Vous pouvez accéder rapidement au paramètre voulu en
sélectionnant d'abord le type de paramètre avec F4 et en utili-
sant F5 puis F6 pour sélectionner le paramètre voulu.
Pour en savoir plus sur les paramètres, voyez "CONTROL
ASSIGN" (p. 134).
Page 2, 4
F2: MIN
Détermine la valeur minimum de la plage du paramètre.
F3: MAX
Détermine la valeur maximum de la plage du paramètre.
F4: SW MODE (uniquement quand un contrôleur à commutation est
sélectionné sous "SOURCE")
Détermine le fonctionnement du commutateur.
Réglages
Explication
Le paramètre a sa valeur maximum tant que
le commutateur est maintenu enfoncé et
MOMENT
repasse à la valeur minimum dès que le
commutateur est relâché.
Chaque pression sur le commutateur
LATCH
alterne entre les valeurs maximum et mini-
mum.
78
F4: MODE ("GK S1, S2" uniquement)
Détermine le fonctionnement du commutateur.
* Il est possible de combiner les opérations ci-dessous.
S1: DEC/S2: INC
S1: INC/S2: DEC
S1: MIN/S2: MAX
S1: MAX/S2: MIN
Réglages
Explication
INC
La valeur augmente.
DEC
La valeur diminue.
MIN
La valeur est au minimum.
MAX
La valeur est au maximum.
F5: RANGE LOW (uniquement quand la source est une pédale
d'expression ou un autre contrôleur à changement continu)
Détermine la valeur minimum de la plage de réglage du para-
mètre.
F6: RANGE HIGH (uniquement quand la source est une pédale
d'expression ou un autre contrôleur à changement continu)
Détermine la valeur maximum de la plage de réglage du para-
mètre.
