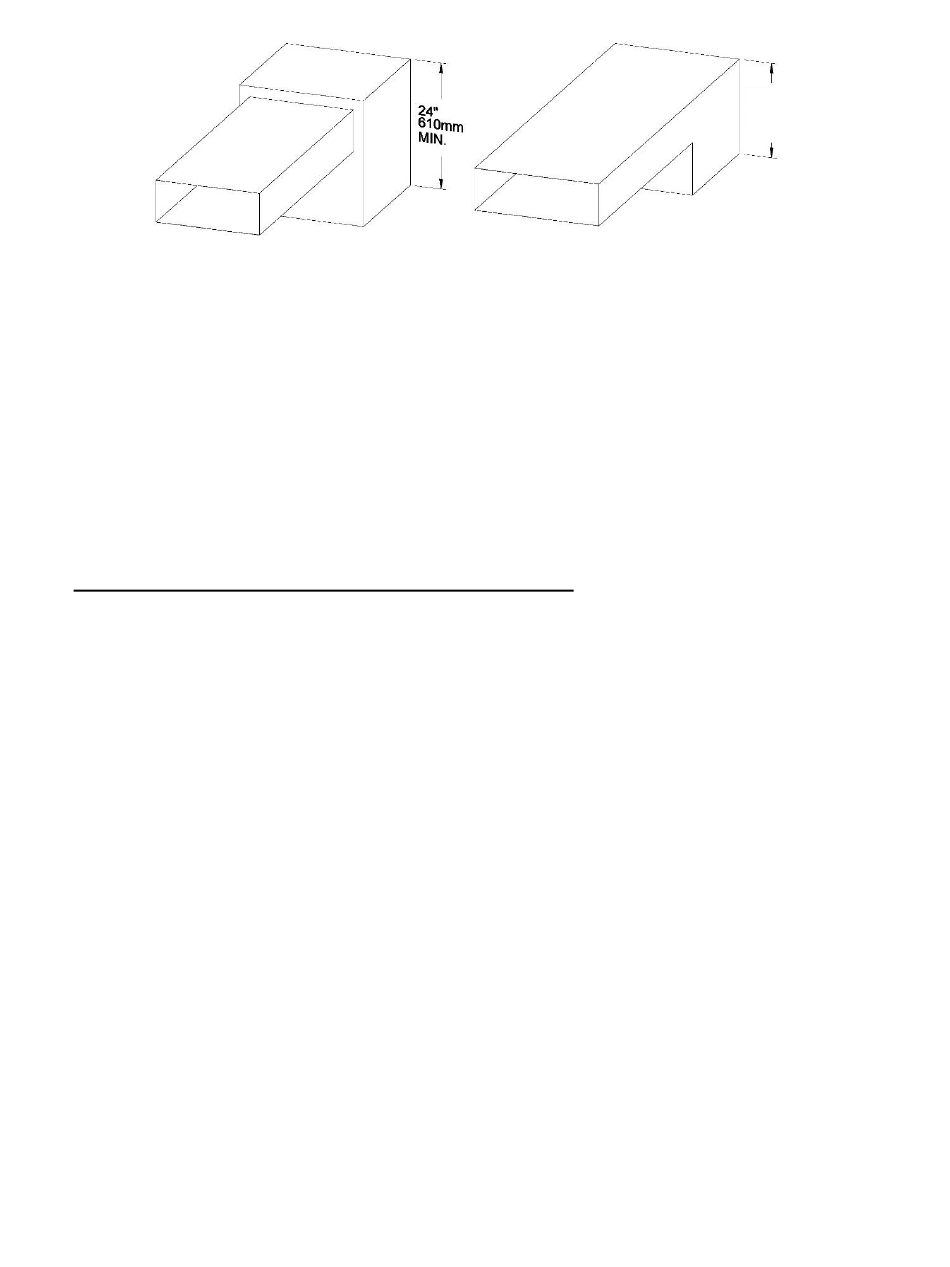

11.10. PLÉNUM D'AIR CHAUD
Le plénum d'air chaud sortant de la fournaise doit avoir une hauteur minimum de 24" (610 mm) si le dessus de la
première section verticale n'est pas à la même hauteur que la première section horizontale. Dans le cas contraire, la
hauteur minimum de la section verticale doit avoir 20" (508 mm). Ces dimensions pour tous les générateurs d'air chaud
rencontrent les exigences de la norme CSA B140.4 et UL 391.
Pour assurer une pression statique adéquate, le système devrait être conçu de sorte que le volume de retour d'air
froid soit au moins égal ou légèrement supérieur au volume d'air chaud distribué.
12. INSTALLATION EN PARALLÈLE
L'installation en parallèle de la Caddy Advanced avec une autre fournaise qui utilise le même système de
conduits d'air chaud n'est pas permise au Canada.
Ce type d'installation est seulement permise aux États-Unis.
Le BTU d'entrée maximum de la fournaise existante à huile, à gaz ou électrique doit être égal ou inférieur au
120 000
BTU d'entrée maximum de la fournaise à bois.
Il est obligatoire de respecter les dégagements minimaux entre les conduits d'air chaud et les matériaux
combustibles comme si la fournaise à bois était installée seule.
Les conduits d'air chaud et la fournaise doivent être ajustés de telle sorte que la pression statique soit au
moins de 0.20 po de colonne d'eau, mais ne doit pas dépasser 0.50 po de colonne d'eau.
Un registre de refoulement doit être installé dans le plénum d'air chaud pour prévenir le retour d'air chaud dans
la fournaise qui n'est pas en fonction.
Selon votre installation un registre de refoulement peut être nécessaire dans chacun des plénums d'air chaud.
La sortie d'alimentation en air chaud de la fournaise supplémentaire ne doit pas être reliée à l'entrée de retour
d'air froid de la fournaise existante; risque de surchauffe des composants de la fournaise existante et
fonctionnement non conforme de celle-ci.
Conditionnellement à ce que :
Les dégagements requis pour la fournaise à bois doivent être respectés.
Les dégagements entre les conduits d'air chaud et les matériaux combustibles doivent rencontrer les valeurs les
plus élevées entre les deux fournaises.
Les ajustements nécessaires soient apportés à la fournaise ou aux conduits d'air chaud afin de maintenir une
pression statique se situant entre 0.20 et 0.50 PO.CE.
Un registre anti-retour « back flow damper » doit être installé afin de prévenir un retour d'air dans l'une ou l'autre
des deux fournaises et de s'assurer que l'air chaud circulera dans la maison et ne retournera pas à travers le
plénum de l'autre fournaise. Selon votre configuration d'installation, il est possible que plus d'un registre soit
requis pour prévenir les retours d'air dans les différents conduits d'air chaud.
20"
508mm
MIN.
27
