Connexions

WISE Parasol EX avec composants montés en usine
• WISE CU (unité de régulation)
• Sonde de température (WISE DPS Modbus)
• Moteur, registre d'air
Composants en option montés en usine
• Module de détection avancé (WISE SMA), (Option)
• Module de détection de base (WISE SMB), (Option) **
• Vannes et servomoteurs pour refroidissement *
• Vannes et servomoteurs pour chauffage *
• Sonde de température
• Sonde de condensation
* Fourni connecté mais à brancher sur les tuyaux
** Fourni, mais nécessite une installation aisée sur la façade. Le
câble de connexion du module WISE SMB est préinstallé sur le
module de base et connecté au module WISE CU, mais le câble
doit être connecté à la façade du WISE SMB
LED – Explication
Non jumelé
Sous tension
Sélectionné dans TuneWISE
Prêt à être ajouté au système Blanc
À ajouter au système
Jumelé
Fonctionnement normal
Redémarrage
Démarrage
Débit max. avec fonction boost
Débit min. avec fonction boost
Débit eau fonction boost
Débit eau/air fonction boost
Coloris Type
Blanc Permanent
Blanc Clignotement rapide
Clignotement lent
Clignotement rapide
Blanc
pendant 5 s
Coloris Type
Vert Permanent
Bleu Permanent pendant 10 s
Bleu Clignotant
Orange Permanent
Orange Permanent
Violet Permanent
Violet/
En alternance
Orange
07/10/2020
WISE DPS Modbus
WISE SMA
(Option)
WISE SMB
(Option)
WISE CU
Terre
24 V CC
POWER
POWER
10-0 V CC
24 V AC

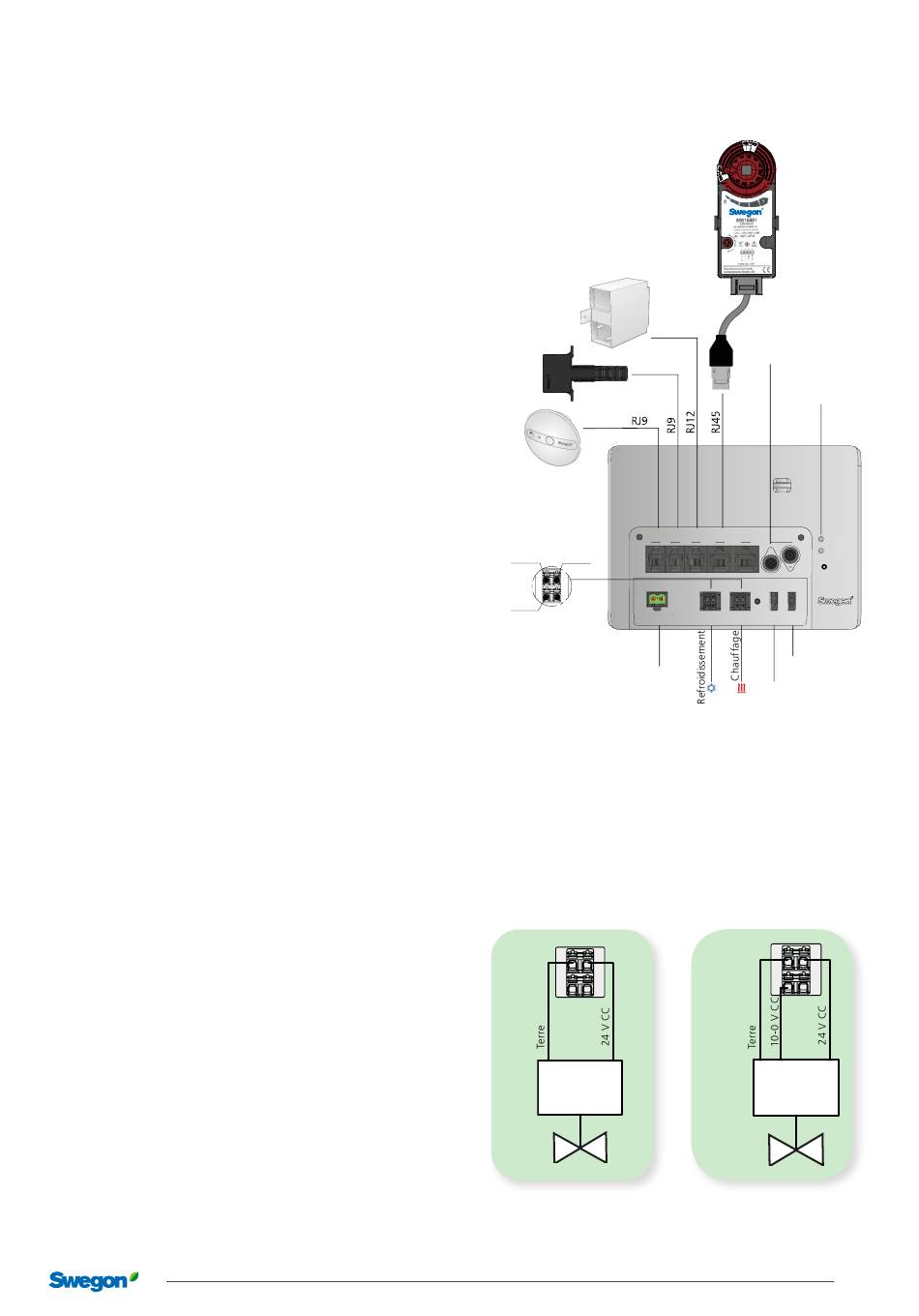

WISE Parasol EX, connexion.
Il existe différents types de servomoteurs.
• Pour connecter un servomoteur thermique tel que ACTUATORb
de Swegon, se référer à la figure a.
• Pour connecter des servomoteurs avec signal de commande
0-10 V, se référer à la figure b.
Servomoteur
thermique
a. Connexion du
servomoteur thermique
Swegon se réserve le droit de modifier les caractéristiques
WISE Parasol EX
Moteur
Tube de pression
LED
6 7 8 9 10 11
STATUS
6 7 8 9 10 11
STATUS
+ COM
COM
1 2 3 4 5
1 2 3 4 5
Sonde de température
(Option)
Sonde de condensation
(Option)
Servomoteur de
vanne (Option)
Servomoteur
avec signal de
commande
0-10 V
b. Connexion du servomoteur
avec signal de commande 0-10 V.
REMARQUE ! Alimentation 24 V CC
