5.5.3 Câbles et connecteurs
Le circulateur dispose de deux raccordements : l'alimentation
électrique et le signal de commande.
Branchement au secteur
La fiche d'installation est fournie avec le circulateur et est dispo-
nible en tant qu'accessoire.
Les adaptateurs pour le câble d'alimentation sont également dis-
ponibles en accessoires.
Connexion du signal de commande
Le câble de connexion du signal de commande comprend trois
conducteurs : l'entrée du signal, la sortie du signal et la référence
du signal. Raccorder le câble au coffret de commande à l'aide
d'une prise Mini Superseal. Voir paragraphe
d'entrée PWM. Le câble de signal optionnel est disponible en tant
qu'accessoire.

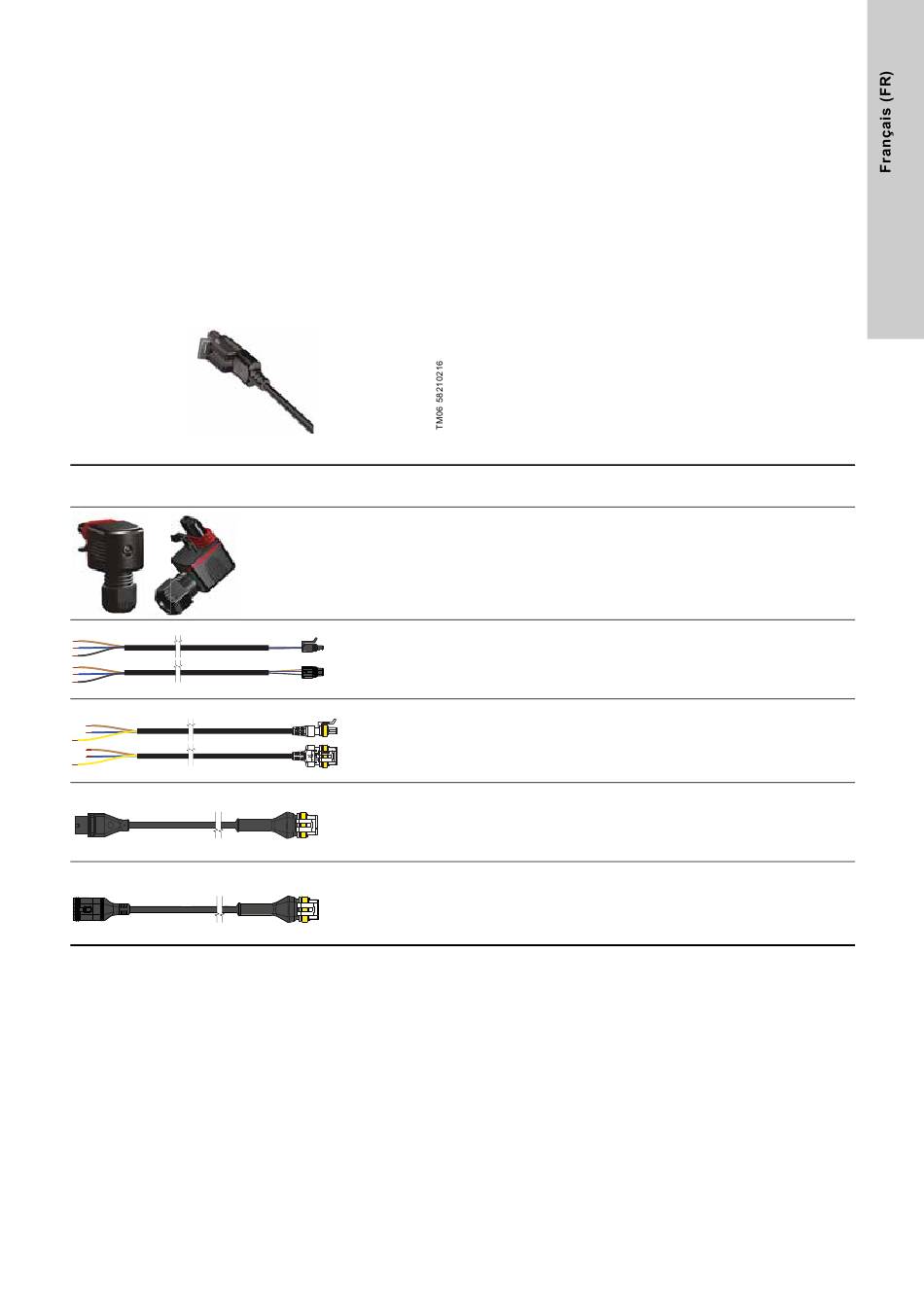

Fig. 10 Prise Mini Superseal
Produit
7.1 Régler le signal
Description du produit
Fiche d'installation
Câble de signal Mini Superseal (signal d'entrée
PWM)
Câble d'alimentation Superseal
Adaptateur pour câble d'alimentation : Adaptateur
de câble Superseal Molex surmoulé
Adaptateur pour câble d'alimentation : Adaptateur
de câble Superseal Volex surmoulé
Longueur Code
[mm] article
99439948
2000 99165309
2000 99198990
150 99165311
150 99165312
