Sulzer XRW 4811 B Instructions De Montage Et D'utilisation page 45

4 Termékleírás
4.1 Általános leírás
Lásd az 15972513-EU számú beszerelési és használati útmutató 5 fejezetét.
4.1.1 Gyártási méretek XRW 480
4.2 Szerkezeti felépítés XRW 480
8
6
5 Telepítés
Lásd az 15972513-EU számú beszerelési és használati útmutató 8 fejezetét.
5.1 Telepítés XRW 480
Lásd az 15972513-EU számú beszerelési és használati útmutató 8.1 fejezetét.
5.2 A propeller felszerelése XRW 480
Lásd az 15972513-EU számú beszerelési és használati útmutató 7 fejezetét.
1
HU 0840-A
287 min.190
[11,3] [min.7,5]
100x100
[4,0x4,0]

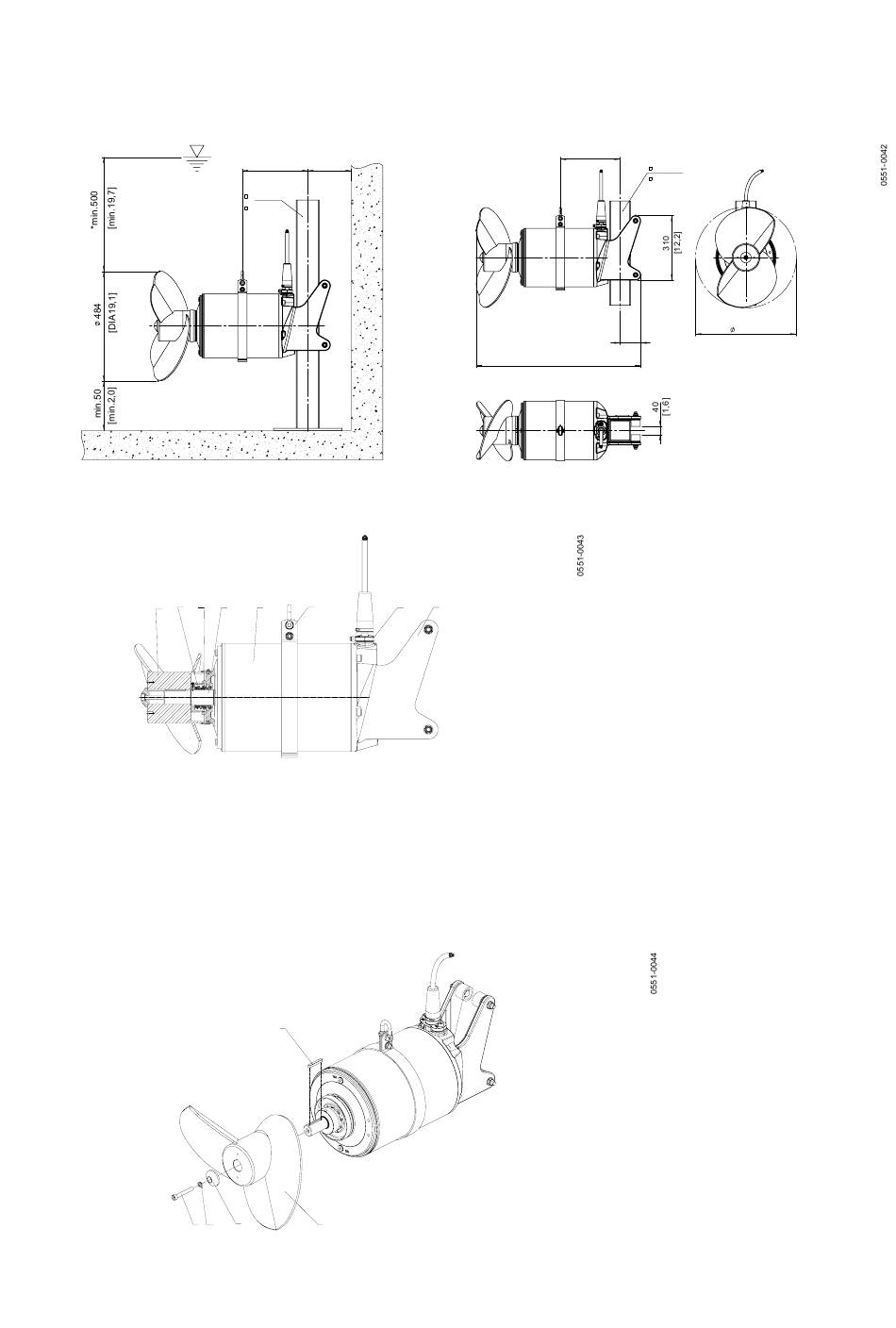

1. ábra Gyártási méretek XRW 480
7 3
5 4
5
2
4
3
3. ábra Propeller fel-/leszerelése
789
[31,1]
1
2
2. ábra XRW 480
286,5
[11,3]
100x100
[4,0x4,0]
484
99,5
[19,1]
[3,9]
Jelmagyarázat
1 Tartó
2 Kábelbevezetés
3 Füles tartó
4 Motorház
5 Tengelyegység rotorral és csapágyakkal
6 Propelleragy / Propeller
7 SD - gyűrű
8 Csúszógyűrűs tömítés
Jelmagyarázat
1 Hengeres fejű csavar
2 Propellertárcsa
3 Biztosító alátétek
4 Propeller
5 Tengelyvég-csapszeg
