Dessin Éclaté - Pego ECP200 EXPERT PULSE Manuel D'utilisation Et De Maintenance

ECP200 EXPERT PULSE
A.3

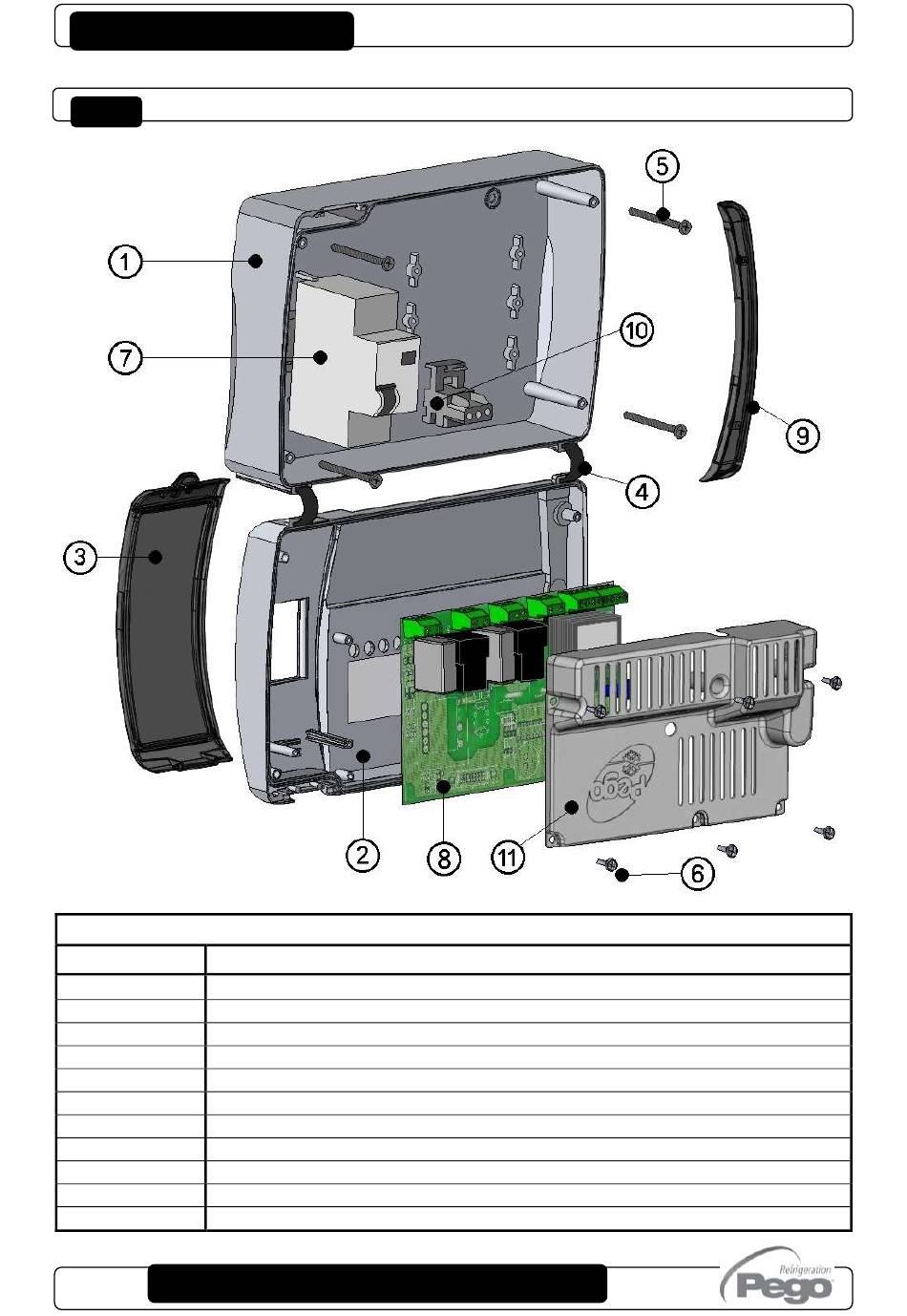

RIF. DESCRIPTION
1 BOÎTIER POSTÉRIEUR EN ABS
2 BOÎTIER FRONTAL EN ABS
3 COUVERCLE FRONTAL EN POLYCARBONATE TRANSPARENT
4 CHARNIÈRE D'OUVERTURE DU BOÎTIER FRONTAL
5 VIS DE FERMETURE DU BOÎTIER
6 VIS DE FIXATION DES CARTES
7 DISJONCTEUR DIFFÉRENTIEL DE PROTECTION/SECTIONNEMENT
8 CARTE CPU
9 COUVERTURE EN POLYCARBONATE POUR VIS
10 BORNE POUR CONNEXIONS DE MISE À LA TERRE
11 CACHE DE PROTECTION DE LA CARTE
