B&S DIGI P

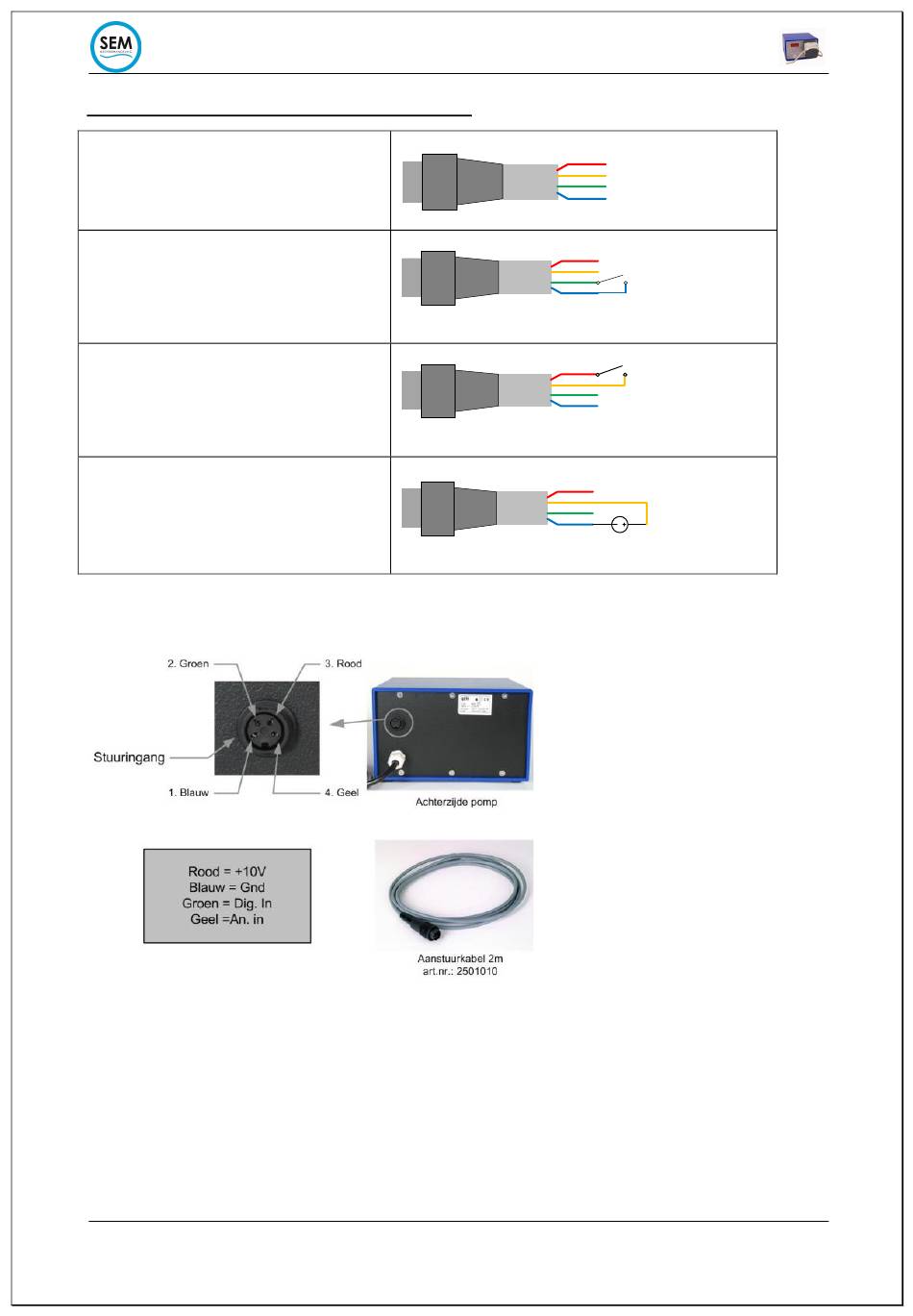

7. Schéma de connexion électrique:

Commande pulsation via
contact de dosage libre de
tension

Dosage batch.

Compteur d'eau

Commande proportionnelle

Commande 0-10V

Commande 0-20 mA
7.1 Numérotage de broche commande pompe péristaltique
V6 5/2013 SWV1.32
O MP E P É R I S TA L TI Q U E
Signal de commande entre bleu et vert
Signal de commande entre rouge et jaune
Signal de commande entre jaune et bleu
14
'
M
O D E D E MP L O I
+10V (max 100mA)
Analoog in (0-10V/4-20mA)
Digitaal in
Gnd
DC
0-10V/0-20mA
