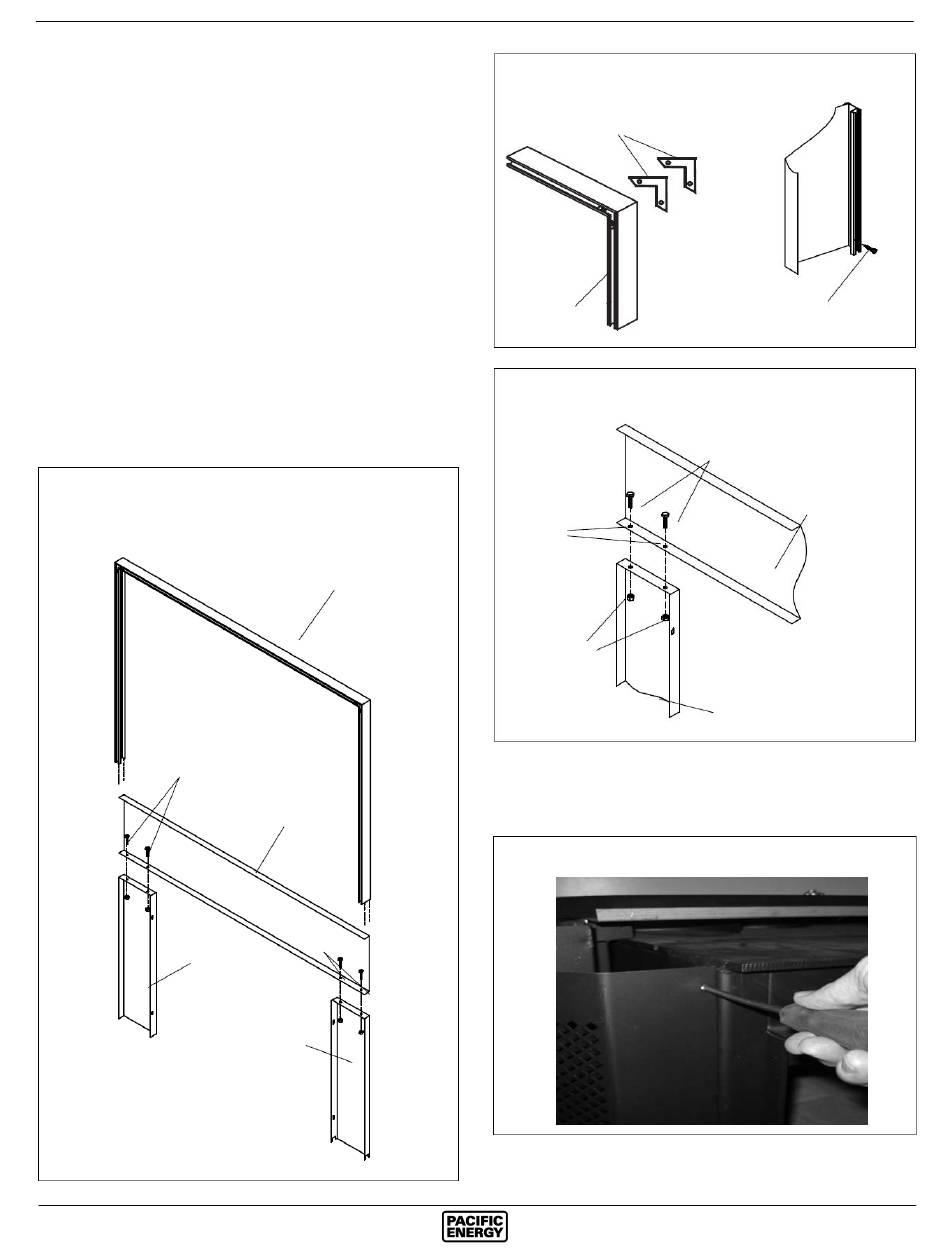

Assemblage et installation du contour
1) Posez les pièces A, B et C, la face vers le bas, sur une
surface plate qui n'abîmera pas le fini. Vissez ensemble
avec les boulons 1/4 po x 1/2 po et écrous fournis, dans
les trous aux points «D» (Fig. 8 et 10).
2) Soulevez le contour assemblé en position debout et
assurez-vous que la face avant est plate et uniforme aux
joints.
3) Assemblez les trois pièces de bordure de finition en
utilisant les vis et attaches fournies. Glissez la pièce F
dans les coins arrière de la bordure de finition et serrez
les vis. Assurez-vous que les onglets des coins sont
assemblés serrés et de façon uniforme (Fig. 9).
4) Glissez la bordure de finition assemblée sur le contour à
partir du haut (Fig. 8).
5) Serrez les vis de fixation au bas de chaque côté des
bordures de finition (Fig. 9). Si ce n'est pas déjà fait,
glissez l'encastrable pour le sortir d'env. 1 po (ou plus) de
l'ouverture du foyer, et faciliter l'installation du contour.
Fig. 8
D
Pièce C
SINB.BODY 050711-24
Bordure de finition
Pièce A
D
Pièce B
Fig. 9
Pièce F
Bordure
de finition
Fig. 10
D
Écrous 1/4 po
6) Retirez les deux vis situées au haut des panneaux
latéraux gauche et droit. Retirez les panneaux avant et
mettez-les de côté pour éviter de les abîmer (Fig. 11).
Fig. 11
Vis de fixation
de la bordure
de finition
Boulons 1/4 po x 1/2 po Long
Pièce A
Pièce C
9
