3
Utilisation des touches et afficheurs
Afficheur inférieur :
indique le point de
consigne, la valeur de
sortie, les paramètres des
données de l'afficheur
supérieur ou les codes
d'erreur et d'alarme.
• Pour le vider : régler
[`dSP] sur [`Pro] dans
le menu d'installation.
Touche de progression :
Appuyer sur cette touche
pour progresser à travers
les menus d'exploitation,
d'installation et
d'étalonnage. En mode
automatique, les nouvelles
données s'enregistrent
automatiquement en cinq
secondes.
Touches de montée et de descente :
permettent d'augmenter ou de réduire
la valeur du paramètre affiché.
• Appuyer légèrement pour augmenter
ou réduire la valeur d'une unité.
• Appuyer sans relâcher pour
augmenter ou réduire la valeur affichée
à un rythme rapide. La nouvelle
donnée s'enregistre automatiquement
en cinq secondes ou peut être entrée
en appuyant sur la touche de
progression.
• Appuyer simultanément sur les deux
touches pendant trois secondes pour
accéder au menu d'installation. Le
paramètre [`LOC] apparaît.
• Continuer à appuyer sur les deux
touches pour accéder au menu
d'étalonnage.

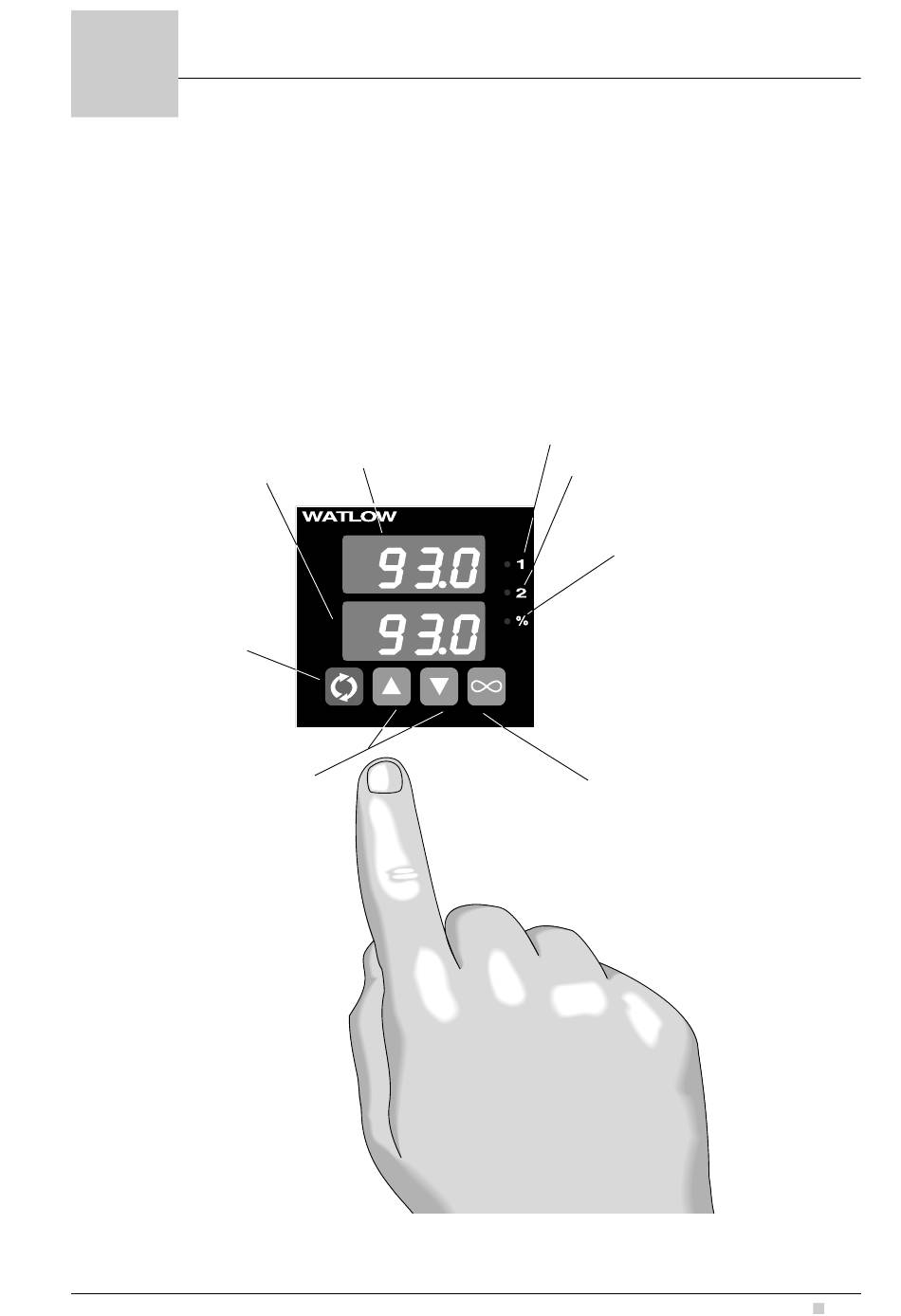

Figure 3.1 — Touches et afficheurs du régulateur Série 93.
Watlow Série 93
Au bout de 60 secondes sans actionnement de touche, le régulateur indique à
nouveau les valeurs par défaut d'afficheurs — la valeur process à l'afficheur
supérieur et le point de consigne à l'afficheur inférieur.
Afficheur supérieur :
indique la valeur process, la
température réelle, les
valeurs des paramètres de
fonctionnement ou un
capteur ouvert. À la mise
sous tension, l'afficheur
process reste vide pendant
cinq secondes.
• Pour le vider : régler
[`dSP] sur [`SEt] dans le
menu d'installation.
Témoin lumineux de la sortie 1 :
allumé quand la sortie 1 est
excitée.
Témoin lumineux de la sortie 2 :
allumé quand la sortie 2 est active. Cette
sortie peut être configurée comme sortie de
93
régulation ou d'alarme.
Témoin lumineux de pourcentage
de puissance
• Allumé : le régulateur fonctionne au
mode manuel. Appuyer deux fois sur
la touche infini ˆ pour passer au
mode automatique.
• Clignotant : appuyer sur la touche
infini ˆ pour passer d'automatique à
manuel et inversement. Revient à
l'état précédent et cesse de clignoter
si la touche infini ˆ n'est pas
actionnée dans les cinq secondes.
Touche infini
• Appuyer une fois pour supprimer une
alarme maintenue. Elle permet aussi
d'invalider la sortie alarme d'écart si la
mise au silence est activée.
• Appuyer de nouveau sur la touche dans
les cinq secondes pour passer
d'automatique à manuel ou vice versa.
• Au mode manuel, le pourcentage de
puissance est indiqué à l'afficheur
inférieur.
Touches et afficheurs
3.1
