Accessoires en option

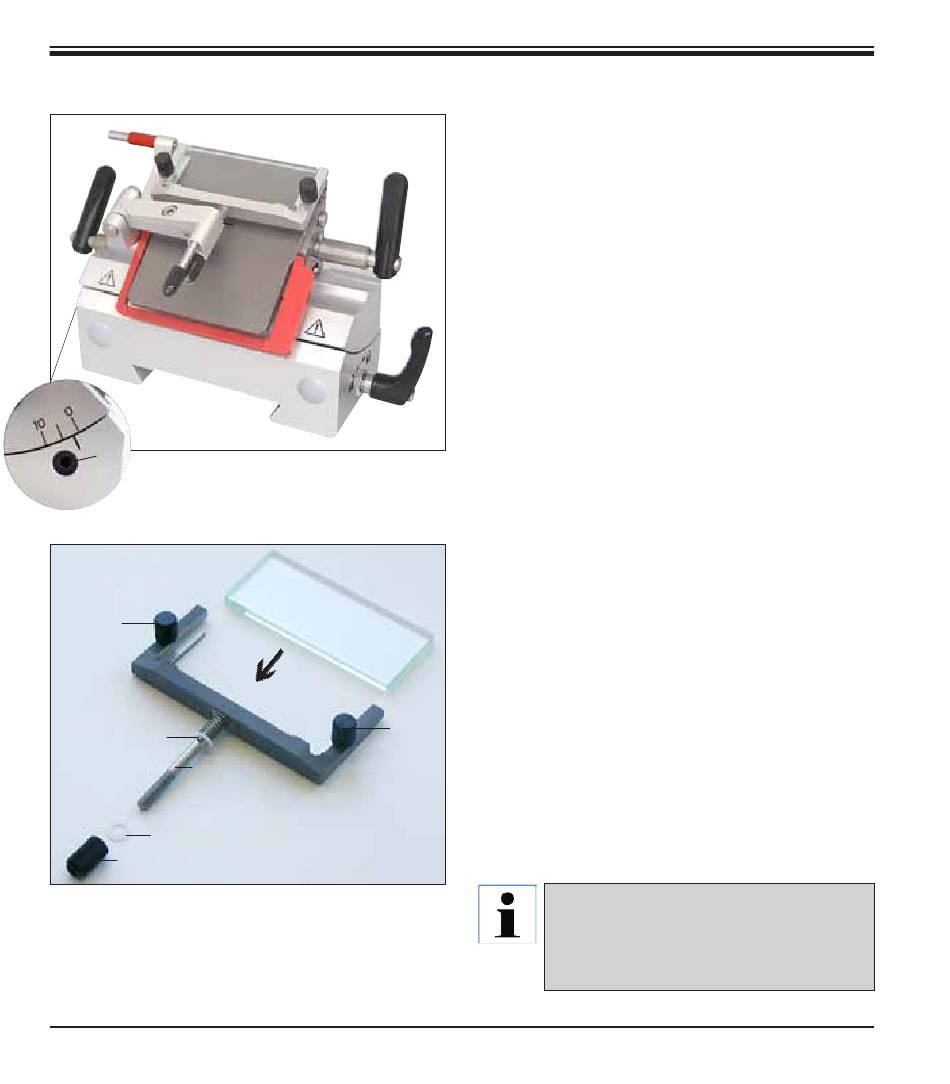

Porte-lame CE avec guide anti-roll (pour lame étroite et lame large)
1
6
4
5
Fig. 63a
10
6
11
14
13
58
4
12
3
2
9
Fig. 63
10
Fig. 64
• avec éjecteur de lame (1)
• avec protège-doigts (2)
• déplacement latéral intégral et embase stable
• réglage de l'angle de dégagement (5) avec clé
7
pour vis à six pans creux de 4 mm (voir la figure
détaillée à gauche sur le porte-lame) ; l'angle
recommandé est compris entre 2° et 5°
• avec guide anti-roll (4)
• levier (6) du déplacement latéral
8
• levier (7) de serrage de la lame
• levier (8) de blocage de l'embase (9) sur le
guidage en queue d'aronde de l'enceinte
• plaque de pression (3) pour l'aspiration des
coupes
• en cas d'utilisation de lames étroites, il faut
installer la règle
Montage du système de guide anti-roll
(pour le porte-lame CE)
1. Installer la plaque de verre anti-éblouissement
dans le passe-partout et la fixer uniformément
avec la vis moletée (10).
2. Installer l'axe (11) du passe-partout métallique
par le haut dans l'orifice du bras mobile (12) de
façon à ce que la broche rentre dans la gorge.
3. Faire glisser le disque en plastique blanc (14)
sur l'axe (11) par le bas.
4. Visser l'écrou moleté (13) sur l'axe (11) par le
bas.
Le verre du guide anti-roll est utilisable
des 4 côtés, si un changement est né-
cessaire (il est possible de passer com-
mande de la plaque de verre).
