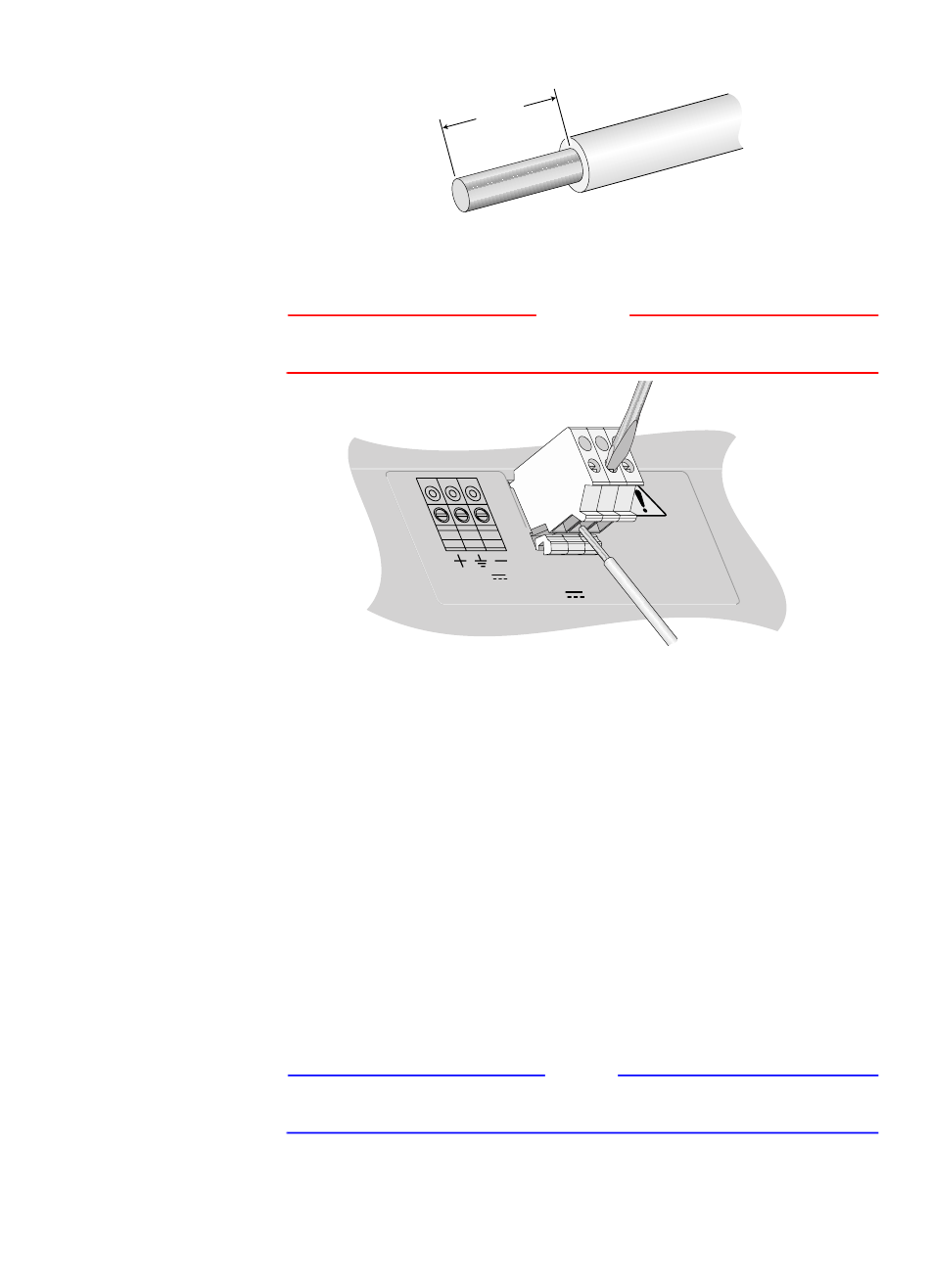

8mm ±1mm
(0.31in. ±0.039 in.)
Schritt 4 Schließen Sie den Massedraht an die Anschlußklemme mit dem
Erdungssymbol (Ground) an.
Bei der Installation dieser Einrichtung ist stets sicherzustellen, daß der
Masseanschluß jeweils zuerst installiert und zuletzt getrennt wird.
36-60VDC
Schritt 5 Schließen Sie die positive Zuleitung an den Anschlußklemmblock mit
der Bezeichnung + (Plus) an.
Schritt 6 Schließen Sie die negative Zuleitung an den Anschlußklemmblock
mit der Bezeichnung - (Minus) an.
Schritt 7 Vorsicht: „Sicherheitsrisiko" Prüfen Sie, daß aus dem
installierten Draht keine freiliegenden Kupferlitzen herausragen.
Bei korrekter Installation sollten aus dem Anschlußklemmblock
keine freiliegenden Kupferlitzen vorstehen. Freiliegende Kabel
führen genug Spannung, um Personen zu gefährden, die diese Drähte
berühren.
Schritt 8 Befestigen Sie das Zuleitungs-Installationskabel mit mehreren
Kabelbefestigungsstücken nahe dem Gehäuse, um zu verhindern,
daß die Verbindungen durch zufällige Berührung der Verkabelung
gelöst oder anderweitig beeinträchtigt werden. Verwenden Sie dazu
mindestens vier Kabelbefestigungsstücke in Abständen von 10
Zentimetern, wobei das erste Befestigungsstück im Abstand von 15
Zentimetern vom Anschlußklemmblock anzubringen ist.
Dieses System kann mit positiv geerdeten oder negativ geerdeten
Gleichstromsystemen betrieben werden.
Warnung
FOR CENTRALIZED DC
POWER CONNECTION,
INSTALL ONLY IN A
RESTRICTED AREA
, 1.0A
DC INPUT
Hinweis
AT-D3726XL Addendum
