FONCTIONNEMENT DE BASE

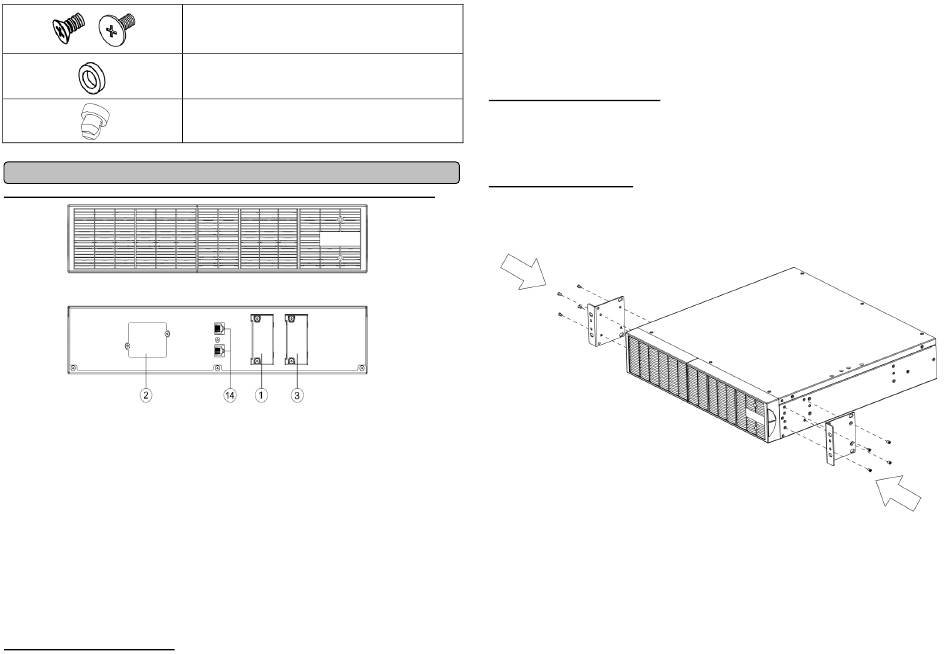

DESCRIPTION DU PANNEAU AVANT/ARRIÈRE DU MODULE DE BATTERIES
BPSE36V45ART2U, BPSE72V45ART2U
1. Connecteur d'entrée
Utilisez ce connecteur d'entrée pour connecter le module de batteries supplémentaire. Retirez le
couvercle du connecteur pour y accéder
2. Capot de fusible intégré remplaçable
Les fusibles intégrés peuvent être remplacés. Ils sont accessibles à partir du panneau arrière.
L'opération doit impérativement être effectuée par du personnel qualifié.
3. Connecteur de sortie
Utilisez ce connecteur pour assurer la connexion entre le module de batteries et l'onduleur ou un
autre module de batteries.
14.Ports RJ45/RJ11 pour détection du câble de pack batteries
Offre une fonction de détection EBM (packs Batterie externes).
INSTALLATION DU MATÉRIEL
Vis à tête plate : M4X8L (8)
Vis à tête cylindrique large : M5X12L (12)
Rondelles en plastique (8)
Bouchons antipoussière (8)
Ces packs batterie peuvent être montés en rack ou verticalement. Cet avantage est très
important pour les entreprises qui souhaitent évoluer dans un sens ou dans l'autre. Vers une
solution en rack ou l'inverse. Veuillez suivre les instructions suivantes en fonction du mode
montage.
PRÉCAUTIONS DE SÉCURITÉ
ATTENTION!
Afin de réduire le risque d'électrocution, utilisez exclusivement la quincaillerie
fournie pour fixer les supports de montage.
INSTALLATION EN RACK
Étape 1 : installez les équerres de montage en rack
Fixez les deux équerres de fixation sur le pack batterie en utilisant les vis fournies en standard M4X8L*8pcs.
Étape 2 : installez les rails de montage en rack
1)
Les rails de fixation au format Rack 19'' sont réglables en profondeur de 52cm à 91.5cm.
Choisissez les bons trous dans l'amoire pour positionner les rails de fixation du pack
batterie. Il prendra place en position de 1 à 6.
