SUGERENCIA: si necesitas especificar un tamaño de antena diferente,
cuando visualices la pantalla de radar del radar que quieres cambiar,
selecciona Menú > Configuración de radar > Instalación >
Configuración de la antena > Tamaño antena y, a continuación,
selecciona el tamaño de la antena.
Variación del frontal del barco
La variación del frontal del barco compensa la ubicación física del escáner del
radar en la embarcación, si éste no se encuentra en línea con el eje proa/popa
de la embarcación.
Medición de la variación del frontal del barco potencial
La variación del frontal del barco compensa la ubicación física del escáner del
radar en la embarcación, si éste no se encuentra en línea con el eje proa/popa
de la embarcación.
1 Utilizando una brújula magnética, toma un rumbo óptico de un punto
estático situado dentro del alcance de visión.
2 Mide el rumbo en el radar.
3 Si la desviación del rumbo es mayor de +/- 1°, configura la variación del
frontal del barco.
Configuración de la variación del frontal del barco
Antes de poder configurar la variación del frontal del barco, debes medir la
variación del frontal del barco potencial.
La configuración de la variación frontal del barco de un modo de radar se
aplica a todos los demás, así como al Radar Superpuesto.
1
En una pantalla Radar o en el Radar Superpuesto, selecciona Menú >
Configuración de radar > Instalación > Frente barco.
2
Selecciona Arriba o Abajo para ajustar la variación.
Establecer una posición de anclaje personalizada
De forma predeterminada, la antena está situada en posición perpendicular al
pedestal si no está girando. Puedes ajustar esta posición.
1
En la pantalla del radar, selecciona Menú > Configuración de radar >
Instalación > Configuración de la antena > Posición de anclaje.
2
Utiliza la barra deslizante para ajustar la posición de la antena cuando esté
parada y selecciona Atrás.

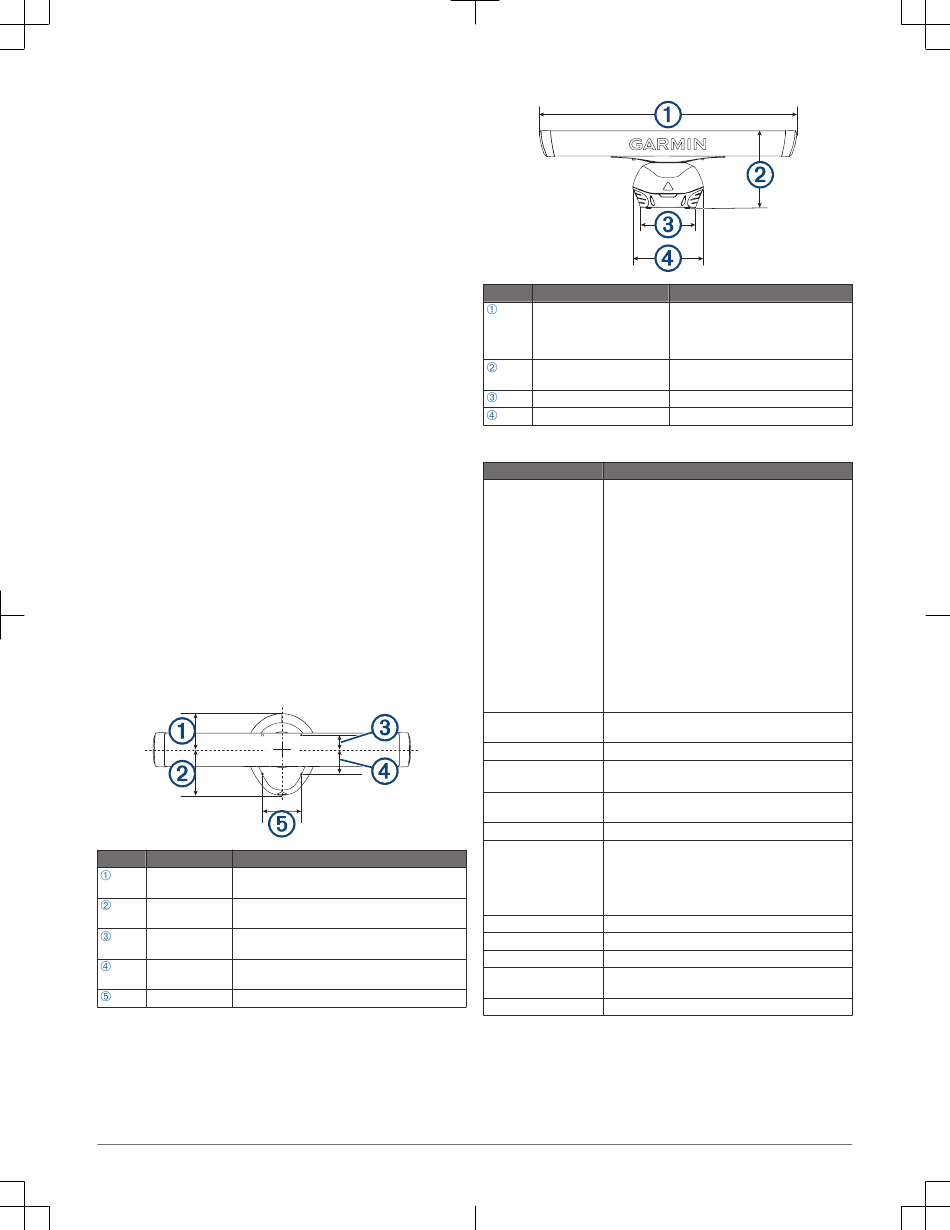

Especificaciones
Dimensiones
Elemento Medida Descripción
5
185,9 mm (7 / in) Centro de rotación hasta la parte posterior del
16
pedestal
1
234,7 mm (9 / in) Centro de rotación hasta la parte delantera del
4
pedestal
25
86 mm (3 / in) Centro de rotación hasta los orificios de montaje
64
posteriores
1
114 mm (4 / in) Centro de rotación hasta los orificios de montaje
2
delanteros
7
200 mm (7 / in) Distancia entre los orificios de montaje
8
26
Elemento Medida
Modelos de 4 ft: 132,8 cm (4 ft
5
4 / in)
16
Modelos de 6 ft: 193,8 cm (6 ft
5
4 / in)
16
7
40,3 cm (15 / in)
8
1
28,6 cm (11 / in)
4
5
36,4 cm (14 / in)
16
Especificaciones físicas
Especificación Medida
Distancia de seguridad GMR Fantom 54
mínima en funciona- 2
• 100 W/m : 1,75 m (5,7 ft)
miento*
2
• 50 W/m : 2,45 m (8 ft)
2
• 10 W/m : 5,40 m (17,7 ft)
GMR Fantom 56
2
• 100 W/m : 2,15 m (7,1 ft)
2
• 50 W/m : 3,05 m (10 ft)
2
• 10 W/m : 6,80 m (22,3 ft)
GMR Fantom 124
2
• 100 W/m : 2,65 m (8,7 ft)
2
• 50 W/m : 3,75 m (12,3 ft)
2
• 10 W/m : 8,40 m (27,6 ft)
GMR Fantom 126
2
• 100 W/m : 3,35 m (11 ft)
2
• 50 W/m : 4,75 m (15,6 ft)
2
• 10 W/m : 10,55 m (34,6 ft)
Distancia de seguridad del 300 mm (11,8 in)
compás
Peso del pedestal 15,8 kg (34,8 lb)
Peso de la antena Antena de 4 ft: 5,2 kg (11,4 lb)
Antena de 6 ft: 7,3 kg (16,0 lb)
Longitud del cable de 15 m (49 ft 3 in)
alimentación
Longitud del cable de red 15 m (49 ft 3 in)
Velocidad de rotación de 24 rpm y 48 rpm
la antena
NOTA: la antena puede girar a 48 rpm solo cuando se
encuentra en modo de escala única, con MotionScope
desactivado y con una configuración de escala de 12 nm
o inferior.
Carga de viento máxima 80 kn
Rango de temperatura De -15 °C a 55 °C (de 5 °F a 131 °F)
Humedad 95 % a 35 ºC (95 ºF)
Resistencia al agua IEC 60529 IPX6 (protección en condiciones de mar
gruesa)
Precisión del rumbo 0,25 grados
*IMPORTANTE: se debe mantener la distancia mínima de 100 W/m
especificada entre la antena y el usuario profesional, y la distancia de 10
2
W/m especificada entre la antena y los usuarios generales. Al seguir estos
parámetros, se cumple con los límites de exposición a la radiación de
radiofrecuencia establecidos para los usuarios/entornos no controlados.
Descripción
Longitud de la antena
Base del pedestal en la parte superior de
la antena
Anchura del pedestal en la base
Anchura del pedestal en el centro
2
Instrucciones de instalación
