Gira 1133 00 Manuel D'utilisation

Système de bus radiofréquence
Module de réception radiofréquence rail DIN
Module de réception radiofréquence rail DIN
N° de commande : 1133 00
Manuel d'utilisation
1 Consignes de sécurité
L'intégration et le montage d'appareillages électriques doivent être réservés à des élec­
triciens spécialisés.
Risques de blessures, d'incendies ou de dégâts matériels. Lire en intégralité la notice et
la respecter.
Risque d'électrocution. Déconnecter toujours l'alimentation secteur avant d'intervenir
sur l'appareil ou sur la charge. Couper en particulier tous les disjoncteurs qui four­
nissent des tensions dangereuses à l'appareillage ou à la charge.
Pour une protection suffisante en cas de contact, utiliser l'appareil uniquement avec le
système de blocage installé.
La transmission radio est effectuée sur une voie de transfert non exclusive et par consé­
quent ne convient aucunement aux applications relevant du domaine de l'ingénierie de la
sécurité, comme par ex. l'arrêt d'urgence, l'appel de secours.
Ces instructions font partie intégrante du produit et doivent être conservées chez l'utili­
sateur final.
2 Conception de l'appareillage

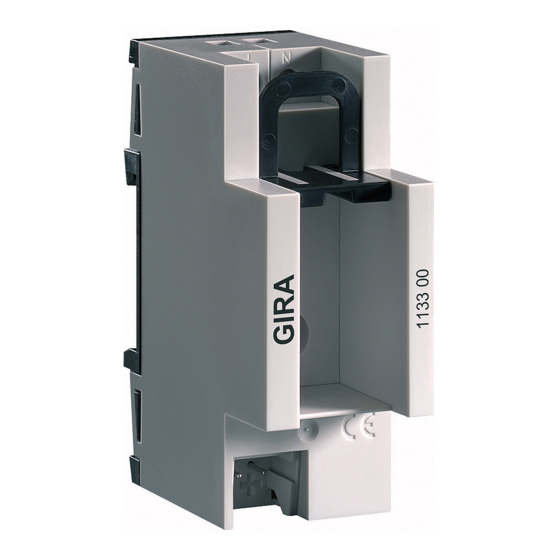

(1) Récepteur radio
(2) Prise femelle SMB pour le raccordement optionnel d'une antenne externe
(3) Borne de raccordement du câble de bus
(4) Système de blocage de câbles et de protection en cas de contact
(5) Bornes à vis pour raccordement secteur
3 Fonctionnement
Informations sur le système
La puissance d'émission, les caractéristiques de réception et l'antenne ne doivent pas être mo­
difiées pour des raisons légales.
32549822 10499119
Figure 1
21.10.2016 1/5
