MISE EN SERVICE
7.10
Monter l'unité E/R et le réflecteur sur la bride appareil
52
M A N U E L D ' U T I L I S A T I O N | GM32 Ex
Raccorder la ventilation :
1
Raccorder le tuyau spiralé entre l'adaptateur (en haut) et le manchon du presso‐
stat (en bas) et les fixer à l'aide de colliers.
2
Enfiler le tuyau d'air flexible sur le manchon du pressostat différentiel et le serrer
avec un collier.
3
Remettre sous tension la soufflerie.
1
4
5

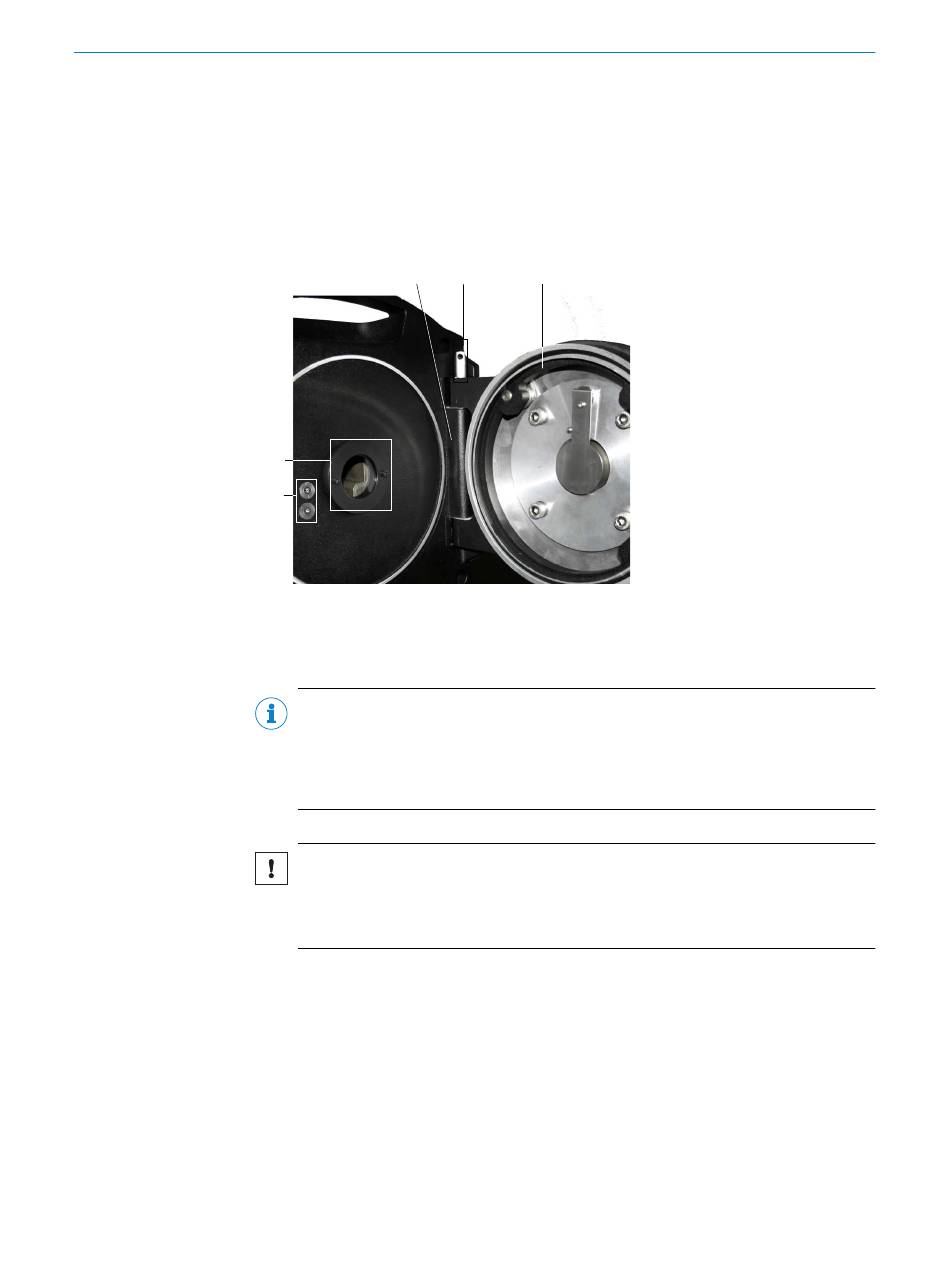

Illustration 26 : Charnière de l'émetteur/récepteur
Monter l'E/R sur la bride appareil
1
Insérer l'E/R dans la charnière de la bride appareil.
REMARQUE
Recommandation : monter la bride côté gauche.
La bride appareil peut être montée à gauche ou à droite. L'avantage d'un montage
à gauche est de pouvoir accéder sans obstacle à l'écran d'affichage de l'appareil
lors de travaux sur une bride pivotée.
2
Enficher les axes de charnière par en-haut.
IMPORTANT
Si l'axe de charnière n'a pas été enfiché correctement, l'E/R peut tomber lors du
pivotement.
S'assurer que les axes de charnière sont complètement enfoncés.
b
3
Vérifier la propreté de la fenêtre et le cas échéant la nettoyer,
fenêtre », page
69.
4
Vérifier l'état de la cartouche assécheuse,
cartouche assécheuse », page
5
Refermer l'E/R à l'aide des 4 attaches rapides.
Monter le réflecteur sur la bride intermédiaire
1
Introduire le réflecteur dans la charnière de la bride appareil.
2
Enficher les axes de charnière par en-haut.
3
Verrouiller le réflecteur à l'aide des 4 attaches rapides.
2
3
voir « Vérification et remplacement de la
70.
Charnière
1
Axe de la charnière
2
Bride de l'appareil
3
Vitre
4
Cartouche assécheuse
5
voir « Nettoyage la
