Interface de données
Pour de plus amples informations sur l'interface de données, voir le mode d'emploi N° 3-349-204-15 (allemand/
anglais).
Encastrement / préparation
96
96
+0,8
92
+0,8
92
Découpe dans le tableau
de commande

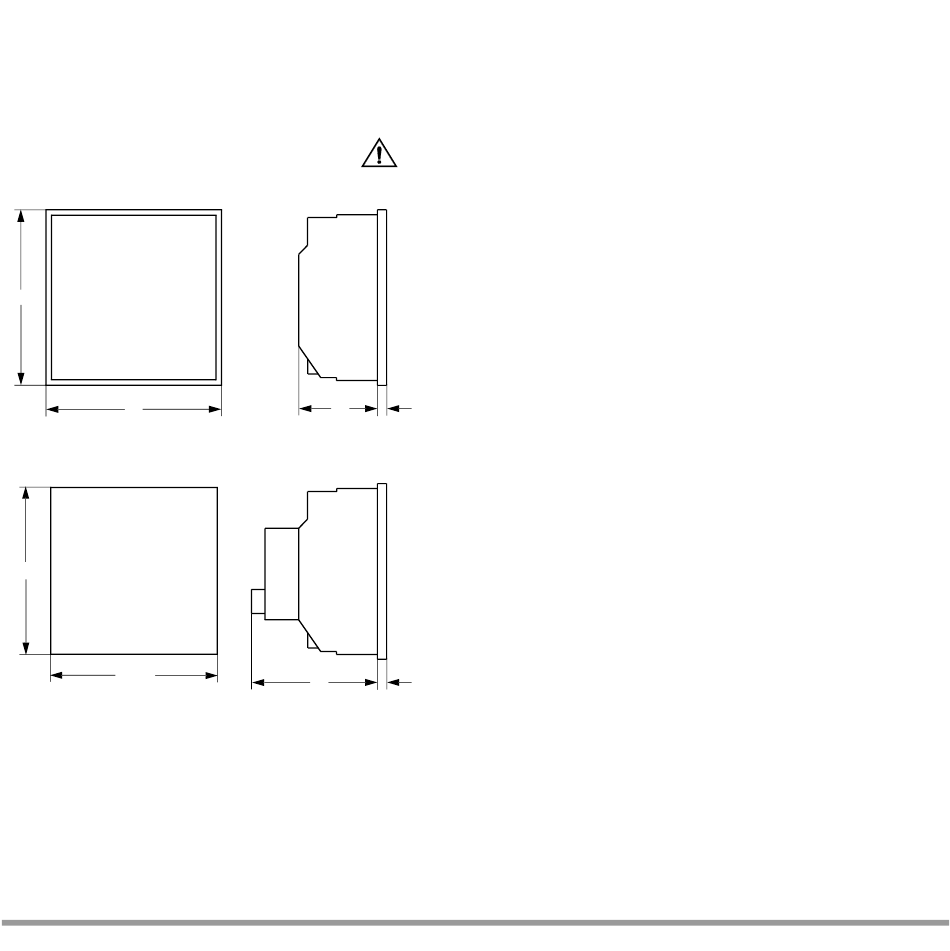

Figure 1, Dimensions du boîtier et découpe du tableau
de commande
6
50
5
Codes
A1 à A6, D0 et F0
70
5
Codes
A7, A8, D1 ou F1
Le régulateur R2900 est conçu pour être encastré dans un tableau
de commande. Le lieu de montage doit être exempt de vibrations
dans toute la mesure du possible. Les vapeurs agressives portent
atteinte à la durée de vie du régulateur. Pour tous les travaux, les
prescriptions selon VDE 0100 doivent être respectées. Les travaux
sur l'appareil doivent être effectués uniquement par des spécia-
listes familiarisés avec les risques encourus.
Insérez le boîtier par l'avant dans la découpe et fixez-le par der-
rière à gauche et à droite avec les deux brides à vis fournies. Le
couple de serrage est normalement de 10 Ncm et ne doit pas ex-
céder 20 Ncm.
D'une manière générale, la libre circulation de l'air doit être assu-
rée lors du montage d'un ou plusieurs appareils. Sous les appa-
reils, la température ambiante ne doit pas excéder 50 °C.
