Doseur de poudres LAMBDA DOSER
9.2 Exemples
Adresse du PC:
Adresse de la pompe:
Le PC envoie:
La pompe tourne dans le sens horaire à la vitesse 123.
Le PC envoie:
Réponse de la pompe:
Le PC envoie:
La pompe tourne dans le sens antihoraire à la vitesse 123. (pas pour DOSER et
MASSFLOW)
Le PC envoie:
La pompe s'arrête.
Le PC envoie:
La pompe passe au mode de commande locale (le panneau de contrôle frontal est activé).
9.3 Comment modifier l'adresse du doseur de poudres LAMBDA DOSER
Si l'appareil a été équipé avec l'interface RS-232 ou RS-485 optionnelle, celui-ci peut être
piloté digitalement, p.ex. à partir d'un ordinateur (PC).
Pour afficher/modifier l'adresse de l'appareil, débranchez le doseur du réseau électrique.
Tout en appuyant le bouton ADRS continument, rebranchez le doseur de poudres au
réseau. La lettre "A" et deux chiffres apparaissent sur l'affichage. Ce numéro de 00 à 99 est
l'adresse actuelle de la pompe. Pour changer cette adresse appuyez les boutons Λ Λ Λ sous
l'affichage jusqu'à ce que le numéro désiré soit obtenu. Pour confirmer et sauvegarder
l'adresse pressez le bouton ON/OFF.
9.4 Schéma de connexion RS
Le connecteur DIN à 8 pôles "REMOTE" est utilisé pour la commande à distance et la
connexion RS-485. Si l'interface optionnelle RS-485 a été installée les contacts de la prise
femelle sont utilisés de la façon suivante:
No.
Couleur
Description
1
jaune
(+) entrée commande de vitesse à distance 0-10V *
2
gris
signal du pas du moteur (0 and 12V)
3
vert
terre, 0 V
4
brun
+ 12 V
5
blanc
(+) entrée commande à distance ON/OFF; 0V = ON, 3–
12 V = OFF
(cette logique peut être inversée sur demande)
6
rose
terre, masse (GND)
7
rouge
RS 485 B (-)
8
bleu
RS 485 A (+)
)
*
(zéro connecté au contact no. 3)
www.lambda-instruments.com
Mode d'emploi
01
02
#0201r123EEcr
#0201G2Dcr
<0102r12307cr
#0201l123E8cr
#0201s59cr
#0201g4Dcr
info@lambda-instruments.com
)

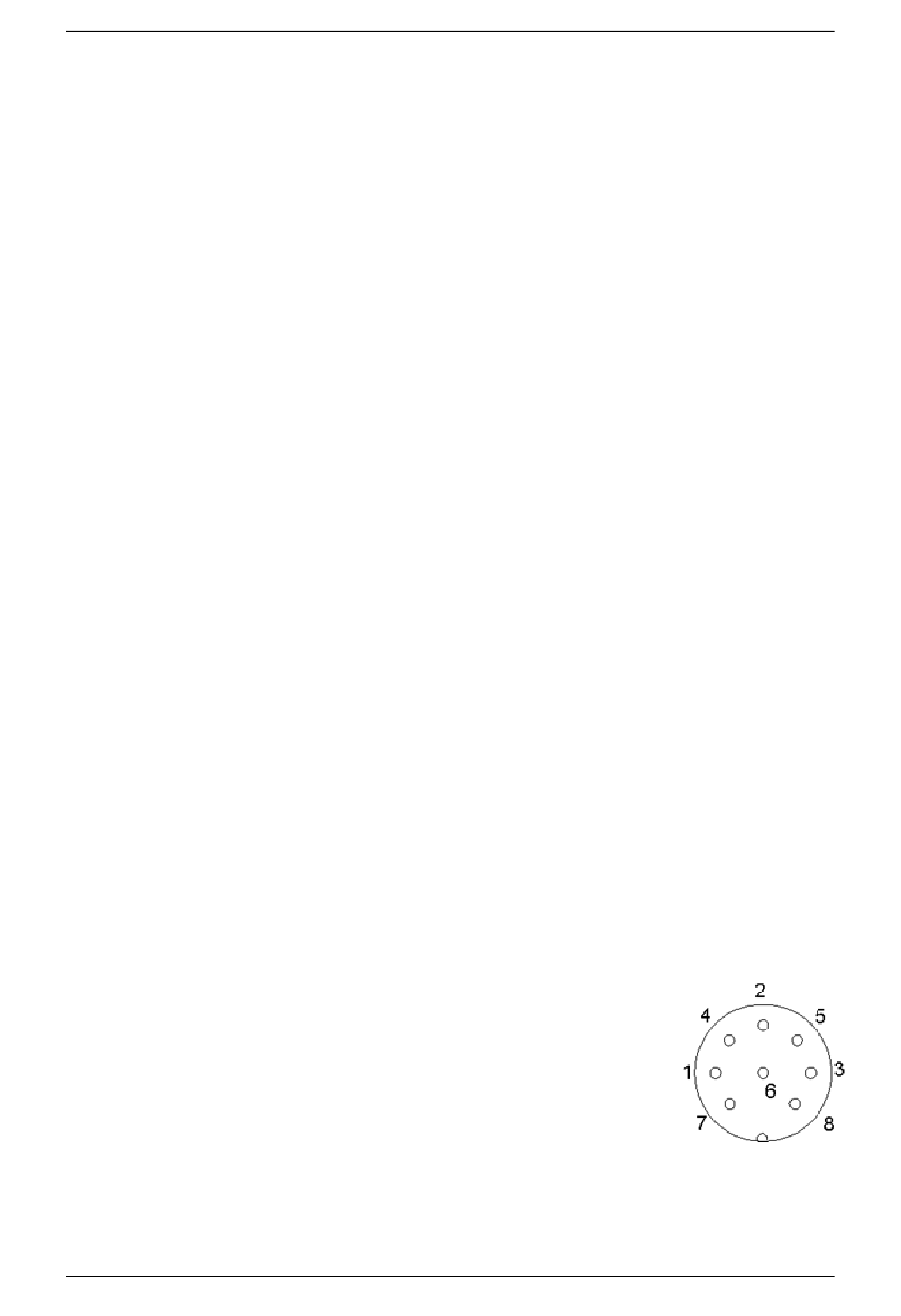

Connecteur 8-pôles
Hotline: +420 603 274 677
13
