CONFIGURATION (suite)
Chaînage DMX : Le langage DMX permet aux appareils de toutes marques et modèles des différents
constructeurs d'être raccordés entre eux et d'être pilotés depuis une seule console d'éclairage, pour peu que
tous les appareils et les commandes soient compatibles DMX Lors de l'utilisation de plusieurs unités DMX,
pour s'assurer d'une bonne transmission DATA DMX, essayez au possible d'utiliser le chaînage par câble le
plus court. L'ordre dans lequel les unités sont chaînées dans un circuit DMX n'influence en aucun cas le
pilotage DMX. Par exemple, une unité à laquelle on aurait affecté l'adresse 1 peut être placée à n'importe quel
endroit de la chaîne, au début, à la fin ou n'importe où au milieu. Quand on affecte l'adresse DMX 1 à une
unité, la console DMX sait qu'elle doit envoyer les DATA requises à l'adresse 1 de cette unité, quel que soit
son emplacement dans le circuit.

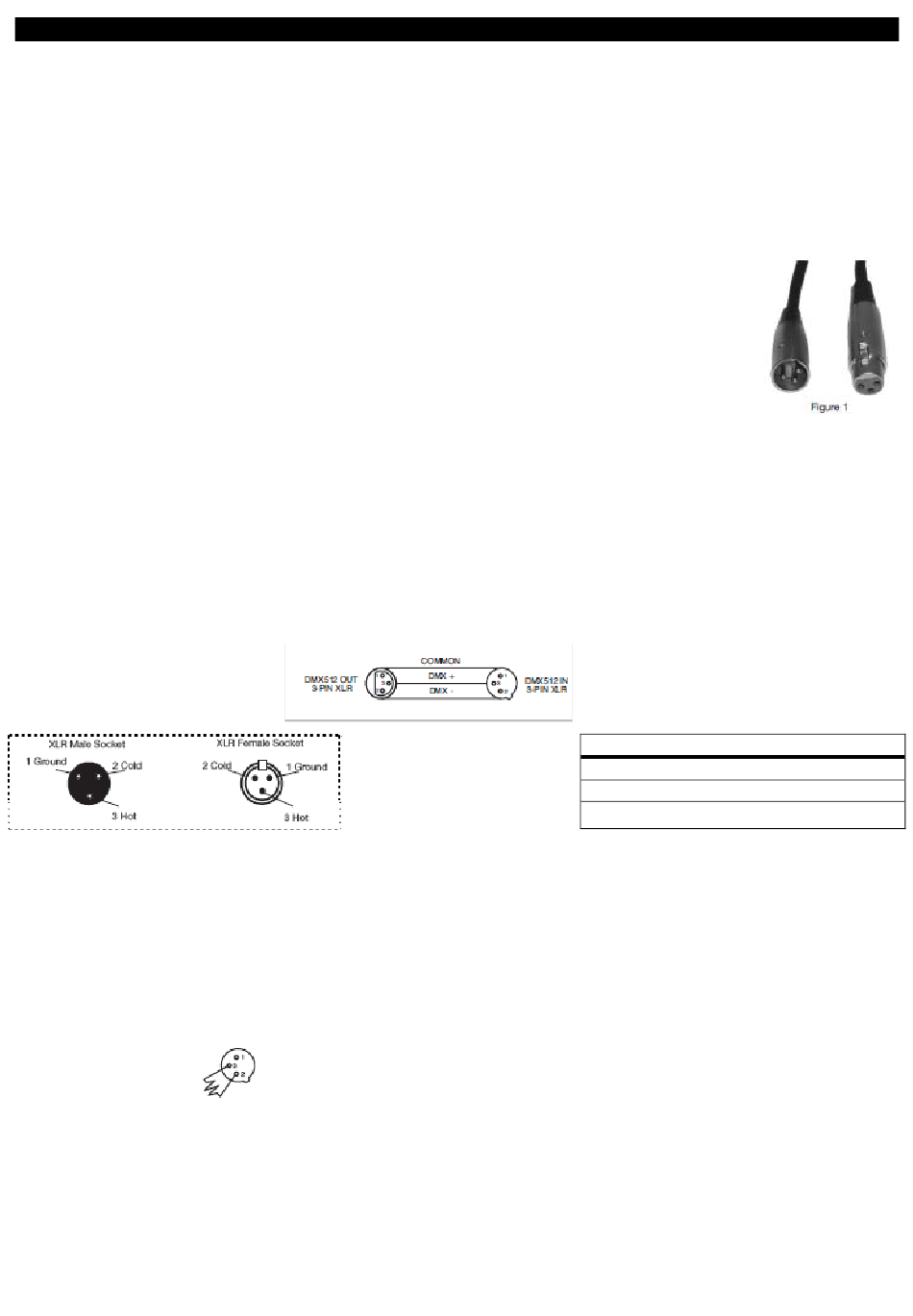

Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : la Mega GO
Par64 peut être commandée via un protocole DMX-512. La Mega GO Par64 comprend 7
modes de canaux DMX, veuillez vous référer aux pages 8 et 9 pour connaître les différents
modes. L'adresse DMX est à configurer sur le panneau arrière de la Mega GO Par64. Votre
unité et votre console DMX requièrent un connecteur XLR à 3 broches pour entrée et sortie
de DATA (Figure 1). Nous recommandons l'utilisation de câbles DMX Accu-Cable. Si vous
faites vos câbles vous-même, veillez à bien utiliser un câble blindé standard 110-120 Ohm.
(Ce câble peut être acheté chez quasiment tous les revendeurs d'éclairage professionnel.) Vos câbles doivent
comporter des connecteurs mâle et femelle à chaque extrémité. Rappelez-vous que les câble DMX se
montent en Daisy Chain et ne se divisent pas.
Remarque : assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabrication artisanale
de vos câbles. N'utilisez pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du
connecteur de votre câble à la prise de terre et ne permettez pas au blindage du conducteur d'entrer en
contact avec le boîtier externe du XLR. Reliez le blindage à la terre pourrait entraîner un court-circuit et un
fonctionnement erratique.
Figure 3
Remarque spéciale : terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que vous soyez
amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le bouchon est une
résistance d'¼ W 110-120 Ohm qui est connectée entre la broche 2 et la broche 3 du connecteur XLR mâle
(DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre
montage en Daisy Chain pour terminer la ligne. L'utilisation d'une terminaison de câble (Référence de
composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique.
A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'utilisation de la Mega Go Par64 Page 6
Le bouchon de terminaison réduit les erreurs de signal et évite les
problèmes de transmission de signal et les interférences. Il est
toujours recommandé de connecter un bouchon DMX (résistance
120 Ohm ¼ W) entre la broche 2 (DMX-) et la broche 3 (DMX +) de
la dernière unité.
Figure 2
Configuration broches XLR
Broche 1 = Terre
Broche 2 = Data Compliment (signal -)
Broche 3 = Data True (signal +)
Figure 4
