INSTALLATION
4.8.3
Système avec Mass Combi de Mastervolt
_
1
1. Batterie Li-ion
2. Fusible de batterie sur la ligne positive de la batterie
3. Relais de sécurité
4
Interface Mass Combi via connexion série au Mass Combi

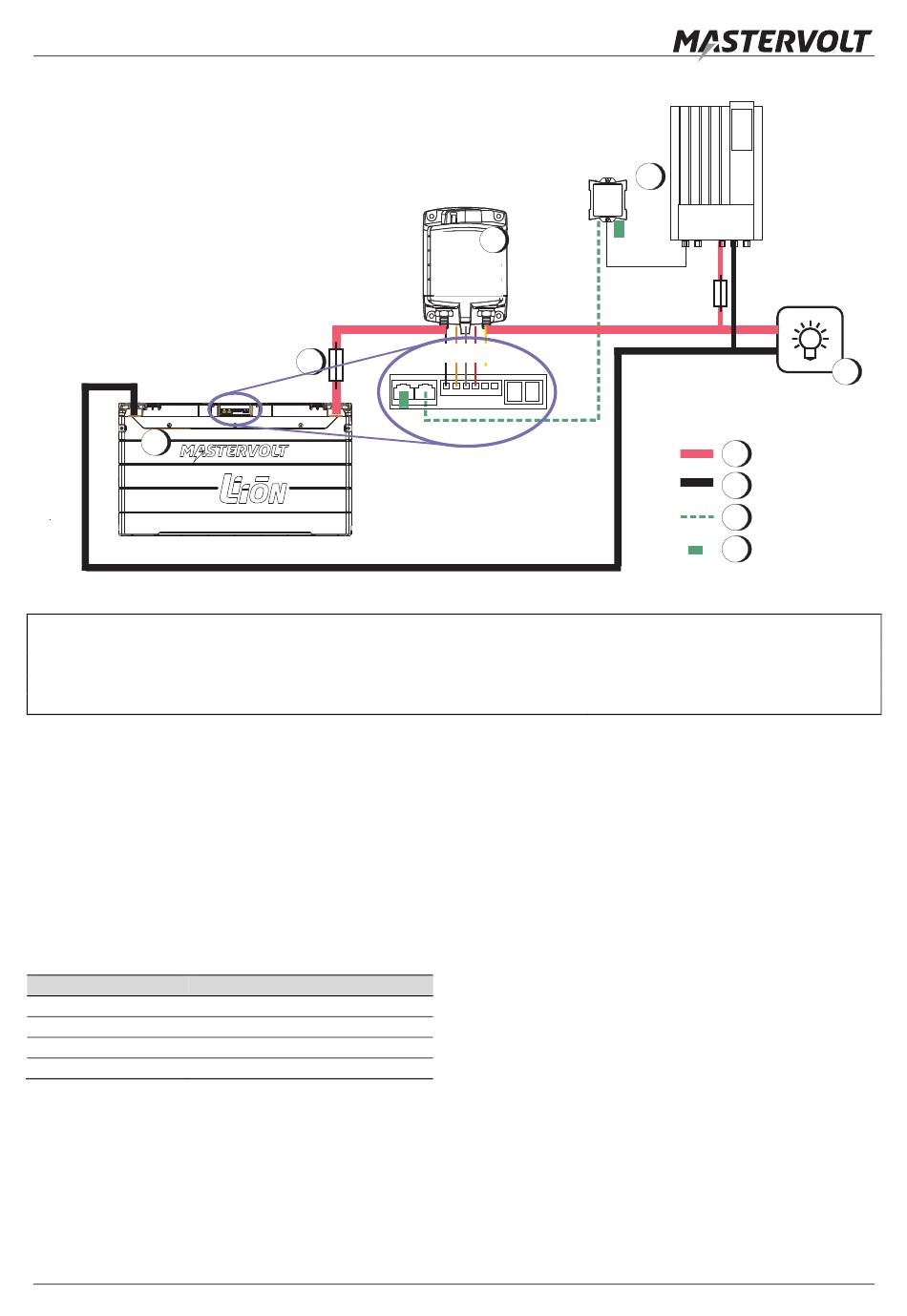

Schéma 4-5: Système simple avec régulateur Alpha Pro II
Suivez cette procédure pour installer le Mass Combi de
Mastervolt :
1
Connectez l'alimentation DC comme il est indiqué
2
Câblez les équipements sur le MasterBus comme
indiqué. Respectez les règles décrites dans le
paragraphe 6.2.
3
Ajoutez un pupitre de commande MasterBus au
réseau MasterBus.
4
Configurez l'événement Stop Charge suivant pour la
batterie Li-ion:
Configuration
Signal 1 (obligatoire)
Event source
Stop Charge
Event target
INT Mass Combi
Event command
Charger
Event data
Copy invert
112
A
B D
C
2
+
Copyright © 2014 Mastervolt / Avril 2014 / Lithium-ion Battery MLi Ultra / FR
4
3
E
5. Équipements consommateurs
6. Ligne positive DC
7. Ligne négative DC
8. Câble MasterBus
9. Terminator MasterBus
Signal d'arrêt de charge
Le Mass Combi doit arrêter la charge à la réception du
message Stop Charge. Le Mass Combi n'étant pas
compatible MasterBus, il doit être monté avec une
interface MasterBus-Combi (INT Mass Combi) pour
communiquer avec le réseau MasterBus. Cette interface
doit être paramétrée pour interpréter les messages Stop
charge reçus depuis la batterie Li-ion. Le destinataire du
message est l'interface MasterBus-Combi et la commande
est Charger Off. La charge reprend au bout de dix
minutes.
5
Continuez comme indiqué au chapitre 5
5
6
7
8
9
