Fan Starter 11/18.5/22
NEDERLANDS

INSTALLATIE

Lees zorgvuldig deze instructies door, voordat u de Ventilatorstarter
installeert.
Als u deze waarschuwingen en instructies niet opvolgt,
kan dit leiden tot storingen of persoonlijk letsel.
Waarschuwing! Lees eerst "Veiligheid" op pagina 24, voordat u begint
met de installatie van het apparaat.
Zorg ervoor dat de kabels en zekeringen overeenstemmen met de motorstroom. Houd u
aan de plaatselijk geldende wettelijke voorschriften met betrekking tot de lengte van de
kabels en het type van de zekeringen.
Een klein oppervlak in een 24 V systeem kan leiden tot een gebrekkige kortsluitbeveiliging.
Voor de terminals 3 - 114 moet het oppervlak minstens 1,5 mm2 bedragen bij kabels met
een lengte van maximaal 10 meter lang is, en minstens 2,5 mm2 bij kabels met een lengte
van maximaal 20 meter.
Voor langere kabels is een groter oppervlak vereist.
De stroomwaarde voor de overbelastingsbeveiliging van de motor moet worden ingesteld.
Voor de Y/D-starter moet de stroomwaarde worden ingesteld op 0,58 x de motorstroom bij
400 V(D) (of de motorwaarde bij 690 V (Y)). Zie motorplaatje. Het tijdrelais voor de Y-D-tijd
(K4T) is vooraf ingesteld op 15 seconden. Bij de eerste start moet u erop letten hoe de
ventilator op snelheid komt. Meet de motorstroom als dit mogelijk is. De Y-D-tijd moet zo
worden ingesteld dat de schakelaars worden overgezet op het moment dat de snelheid
van de ventilator niet meer toeneemt en de spanning niet verder vermindert. De Y-
schakelaar is afgestemd op een Y-D-tijd = 20 sec. maximaal. De volledige schaal voor
K4T is 1 min.
Sluit de motor aan overeenkomstig het schema van de hoofdstroomkring. Controleer de
richting waarin de ventilator draait. Indien het noodzakelijk is om de draairichting te
veranderen, moet dit gebeuren in overeenstemming met het schema van de
hoofdstroomkring.
Er moet een aparte veiligheids-/onderhoudsschakelaar vlakbij de ventilator worden
gemonteerd, indien de ventilator en de Ventilator Starter op verschillende plaatsen worden
geïnstalleerd. Het regelcontact in de veiligheids-/onderhoudsschakelaar moet worden
aangesloten op de Ventilator Starter (terminal 109-110).
Om de opstart van de ventilator gemakkelijker te laten verlopen, kan er een opstartklep in
het leidingwerk worden gemonteerd, deze is gesloten tijdens het opstarten. De Filtermax

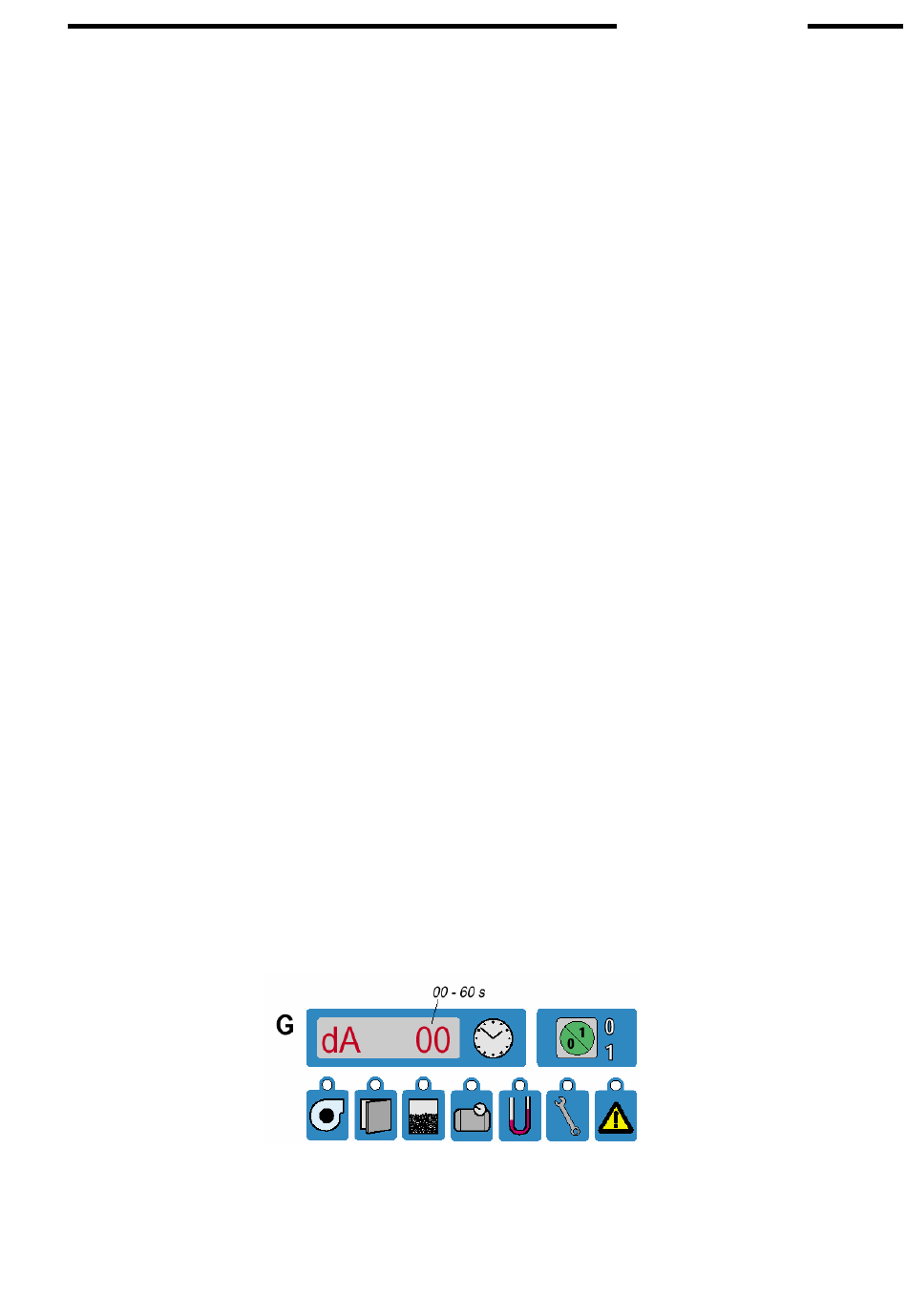

heeft een aansluiting om vertraagd de opstartklep te laten openen. Als de Filtermax is
voorzien van de opstartklep, zet de "dA" timer op de zelfde waarde als Ster/driehoek timer
van de schakelkast. Zie ook de gebruiksaanwijzing van de Filtermax. (Ver 2.1 of later).
