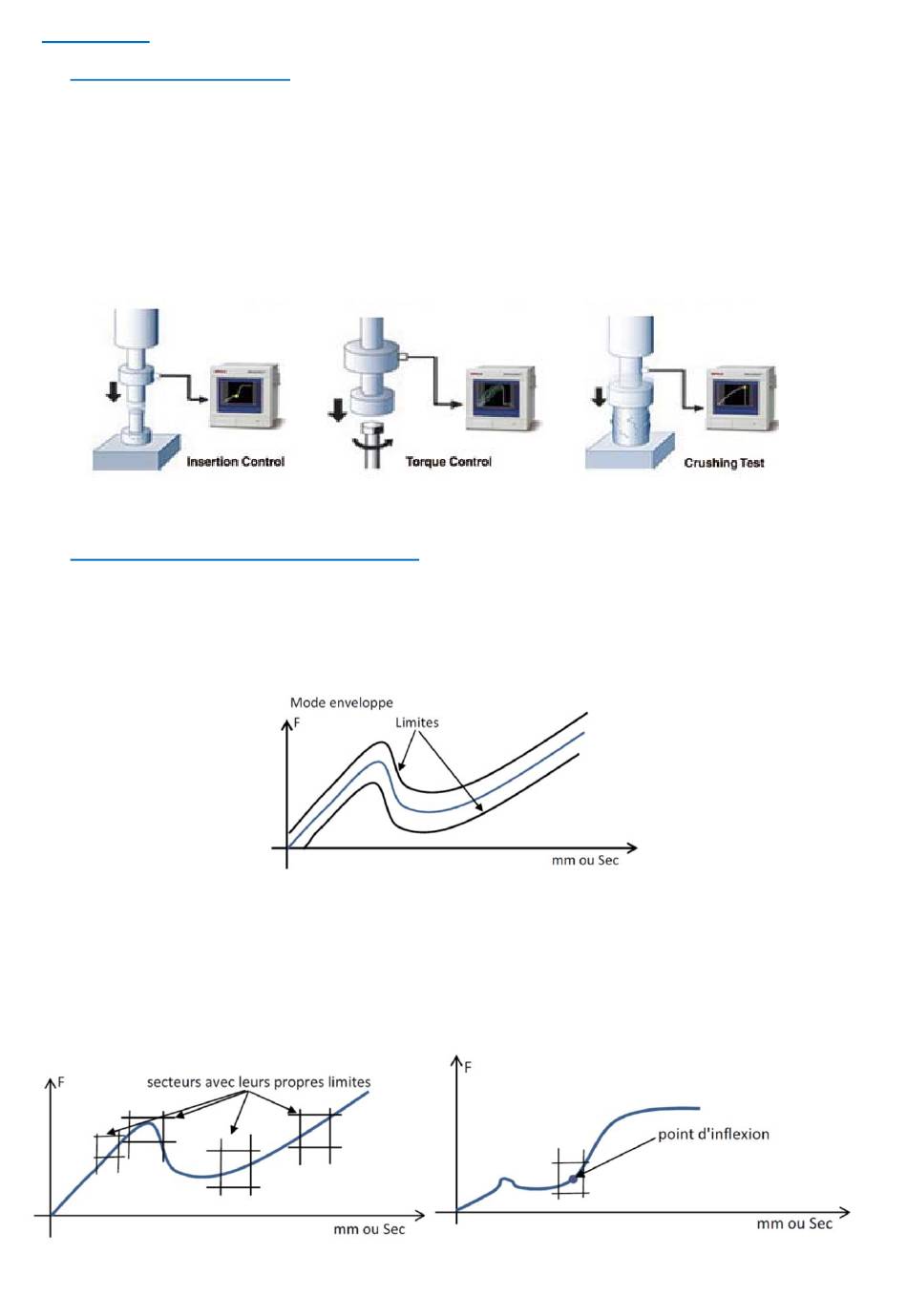

1. Description
1.1. Informations générales
Cet appareil permet la gestion en simultané d'un signal force ou couple et d'un signal déplacement ou angle.
Le paramétrage s'effectue à l'aide de l'écran tactile couleur. Il permet le contrôle d'emmanchement, la mesure d'une valeur
maximale, minimale..... grâce à sa rapidité de mesure (4000 mesures/seconde). Il peut vérifier en tout point une courbe
composée de :
- sur l'axe Y d'une force, d'un couple ou d'une pression
- sur l'axe X d'un déplacement, d'un angle ou d'un temps
Les 16 sorties TOR permettent de fournir les résultats du contrôle (conforme, hors tolérance haute ou basse, cycle complet,
surcharge....).
1.2. Différents modes de fonctionnement
A - Contrôle dans une enveloppe définie.
Une enveloppe est définie manuellement ou par mémorisation de courbes successives. La courbe mesurée est ainsi comparée
en chaque point à cette enveloppe. A la fin du cycle, les informations de conformité sont affichées et disponibles sur les sorties
TOR permettant de connaître si la courbe mesurée est bien dans l'enveloppe.
B - Contrôle avec des limites haute et basse en plusieurs secteurs (1 à 5).
A chaque secteur sera affectée une limite haute et basse.
Pour chaque secteur une détection particulière pourra être affectée (valeur max, min, crête à crête, valeur moyenne, point
d'inflexion, ....). Le passage d'un secteur à l'autre peut-être automatique ou forcé à l'aide d'une entrée TOR.
