1.8 I
NTERFACE UTILISATEUR

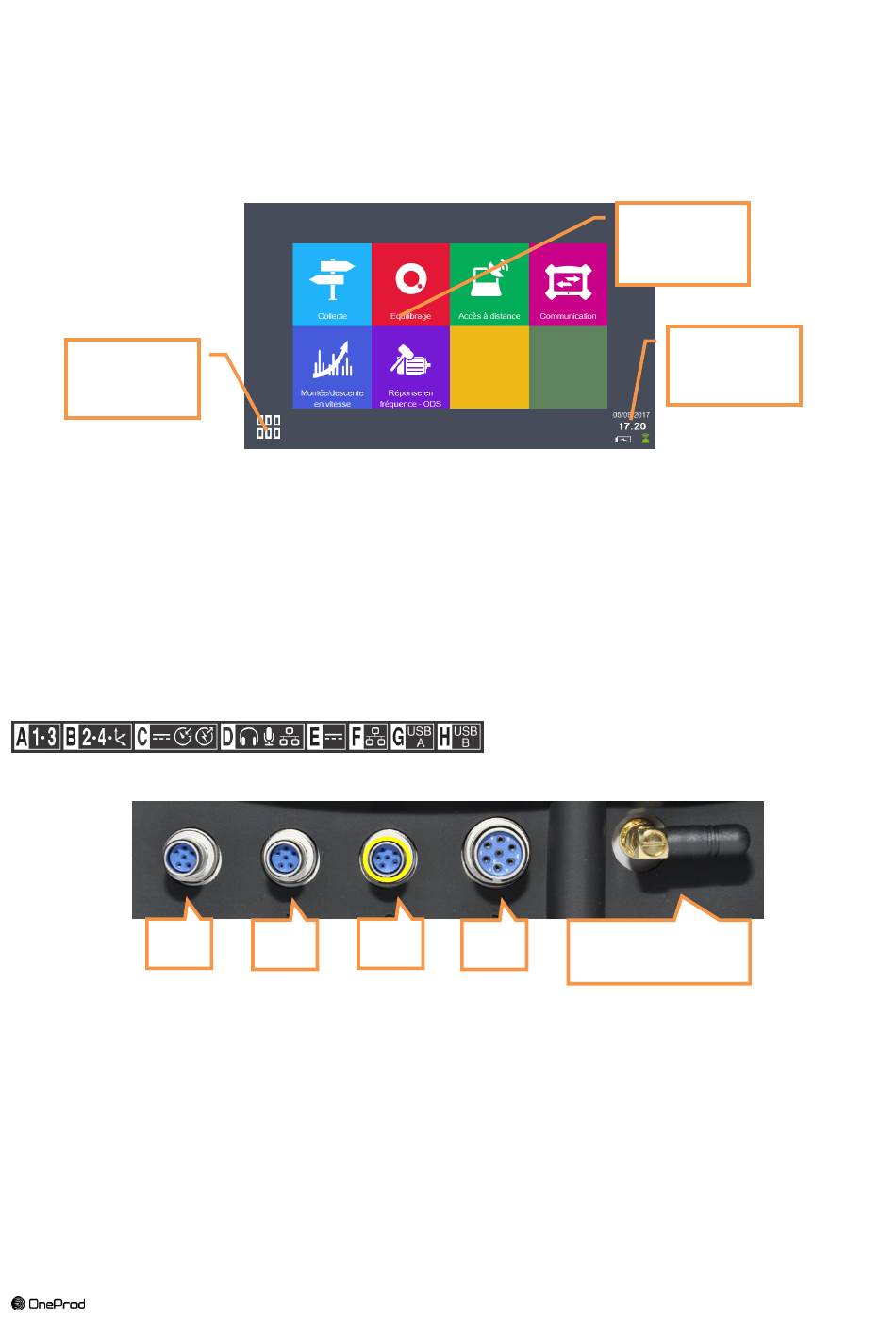

FALCON s'allume sur son « écran d'accueil ». Il s'agit d'un écran tactile et il suffit d'une simple pression pour
accéder aux modules d'application installés sur l'instrument, ainsi qu'aux 2 panneaux latéraux :
Accès au
panneau latéral
de raccourcis
Pour plus d'informations :
Pour le module Collecte : voir le CHAPITRE 3
Pour le module Analyseur : voir le CHAPITRE 4
Pour le module Équilibrage : voir le CHAPITRE 5
Pour le module Montée/descente en vitesse : voir le CHAPITRE 6
Pour le module Réponse en fréquence - ODS : voir le CHAPITRE 7
Panneau d'état : voir § 1.13
Panneau de raccourcis : voir § 1.14
Les 2 panneaux latéraux sont accessibles depuis n'importe quel écran.
1.9 C
ONNEXIONS
1.9.1 Connecteurs A à D sur le dessus de l'instrument
A
Ces connecteurs peuvent s'utiliser en milieu industriel. Ils sont IP65.
Connecteur A : voies 1 et 3. Utiliser ce connecteur quand l'instrument est configuré en mode monovoie.
o
Contact A :
o
Contact B :
o
Contact C :
o
Contact D :
o
Contact E :
o
Contact F :
Connecteur B : voies 2, 3 et 4. Utiliser ce connecteur avec un capteur triaxial filaire quand l'instrument est
configuré en mode multivoie.
o
Contact A :
o
Contact B :
o
Contact C :
o
Contact D :
C
B
Commun
Entrée signal voie 1
Entrée signal voie 3
Sortie -24Vdc
Commun
Entrée signal voie 2
Entrée signal voie 3
Accès aux
modules
d'application
D
Antenne pour le
capteur WLS et le Wi-Fi
Accès au
panneau
latéral d'état
Brand of ACOEM
