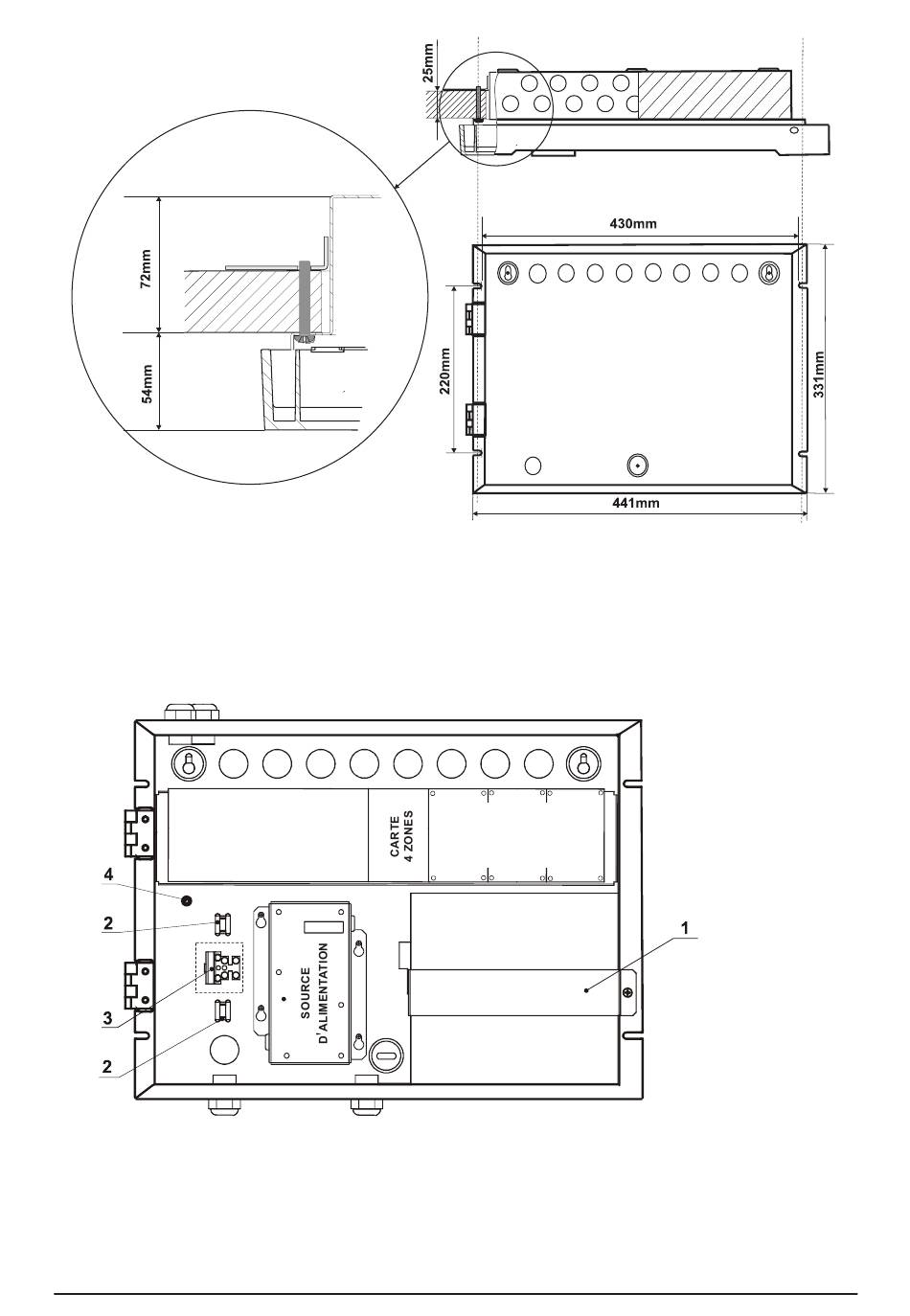

Figure 8. Orifices pour le montage encastré.
Vue principale de la fixation aux supports muraux et des vis qui fixent le boîtier
métallique.

3.3 Configuration des modules de base

Espace pour montage
MODULE DE CONTROLE
des cartes à 4 zones de
détection ou de sirènes
12V/ 18Ah
BATTERIE RECHARGEABLE
DE PLOMB-ACID SCÉLLÉE
Figure 9.
• 1 - Étrier métallique pour maintenir la batterie en place.
• 2 - Étrier de support du câble d'alimentation de réseau.
• 3 - Borne pour la connexion entre le réseau et la source d'alimentation.
Fusible 2 A type T (position 3, page 31).
• 4 - POINT DE TERRE.
8
Centrale incendie conventionnelle ERACLE 16 – Manuel d'installation et d'utilisation
