RACKTUNER BTR2000 Manuel d'utilisation
7. Exemples D'utilisation
Utilise les exemples de câblage suivants pour intégrer ton BTR2000 à
ta configuration.
Si tu ne possèdes qu'un ampli, câble ton système comme indiqué par
l'illustration 7.1.
MODEL BTR2000
AC POWER
INPUT
CONCEIVED AND DESIGNED BY
BEHRINGER GERMANY.
MADE IN CHINA
CAUTION
REPLACE FUSE WITH SAME
FUSE TYPE AND RATING.
AT TENTION
UTILISER UN FUSIBLE DE RECHANGE
DE MEME TYPE ET CALIBRE.
RACKTUNER BTR2000
INPUT
V-TONE GMX212

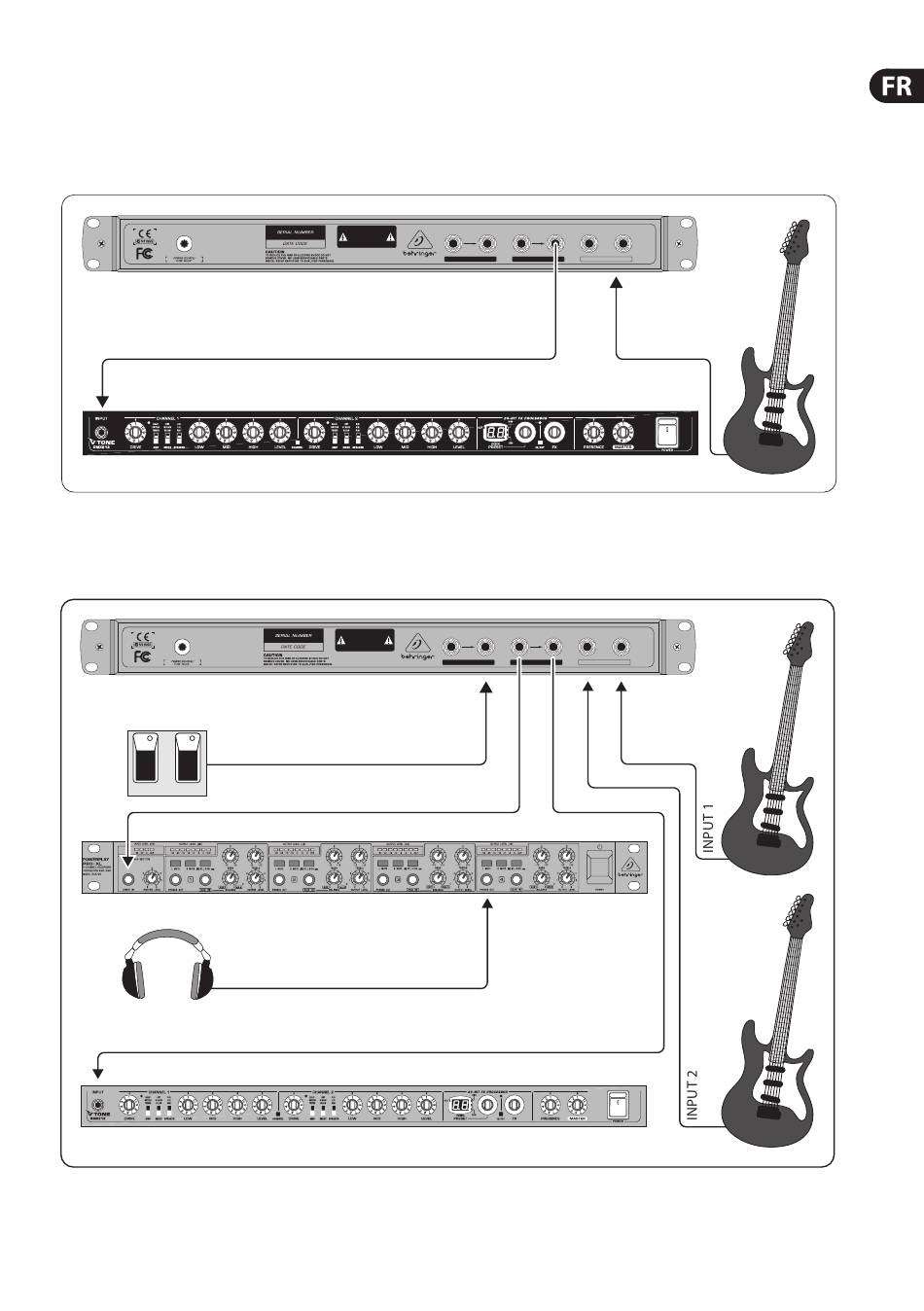

Fig. 7.1 : Câblage du BTR2000 avec un seul ampli
L'illustration 7.2 présente une configuration plus riche : le BTR2000
est relié à deux instruments et à un double commutateur au pied.
AC POWER
MODEL BTR2000
INPUT
CONCEIVED AND DESIGNED BY
BEHRINGER GERMANY.
MADE IN CHINA
CAUTION
REPLACE FUSE WITH SAME
FUSE TYPE AND RATING.
AT TENTION
UTILISER UN FUSIBLE DE RECHANGE
DE MEME TYPE ET CALIBRE.
RACKTUNER BTR2000
DIRECT IN
POWERPLAY PRO-XL HA4700
HPS3000
V-TONE GMX212
Fig. 7.2 : Diffusion séparée du signal clic + diapason (1) et du signal de l'instrument (2)
MUTE
SELECT
CAUTION
RISK OF ELECTRIC SHOCK!
DO NOT OPEN!
ATTENTION
RISQUE DE CHOC ELECTRIQUE!
NE PAS OUVRIR!
CAUTION
TO REDUCE THE RISK OF FIRE OR ELECTRIC
(RING = MUTE)
SHOCK DO NOT EXPOSE THIS EQUIPMENT
FOOTSWITCH
TO RAIN OR MOISTURE.
CAUTION
MUTE
SELECT
RISK OF ELECTRIC SHOCK!
DO NOT OPEN!
ATTENTION
RISQUE DE CHOC ELECTRIQUE!
NE PAS OUVRIR!
CAUTION
(RING = MUTE)
TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK DO NOT EXPOSE THIS EQUIPMENT
FOOTSWITCH
TO RAIN OR MOISTURE.
SELECT
(1)
SOUND
(2)
SOUND
MAIN
2
1
OUTPUT
INPUT
MAIN
INPUT 2
SOUND
MAIN
2
1
OUTPUT
INPUT
MAIN
PHONES OUT
