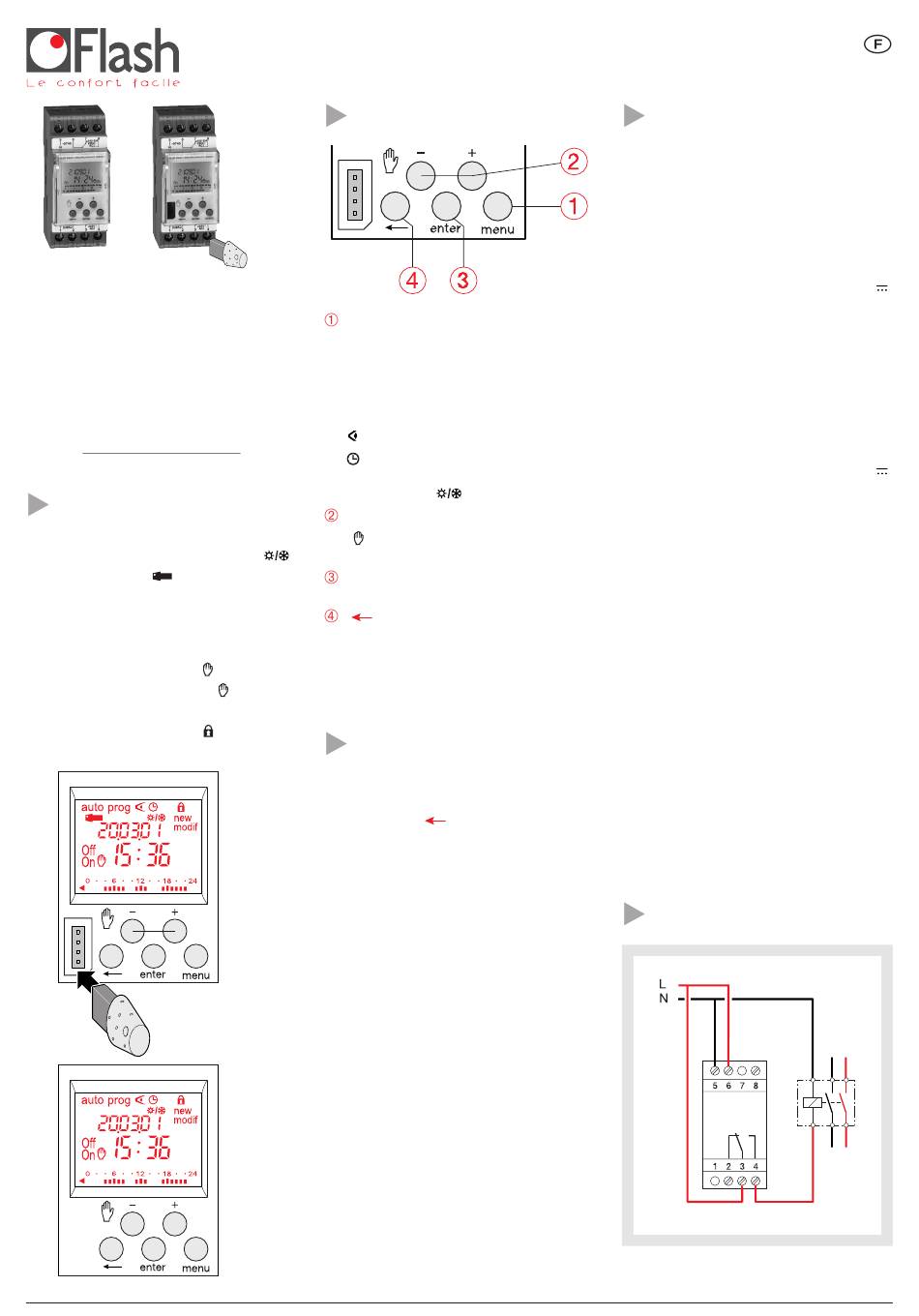

Flash MONOTRON 300 Guide D'utilisation

Réf. 23841 Réf. 23851
Interrupteur horaire
électronique
1 voie sur 7 jours

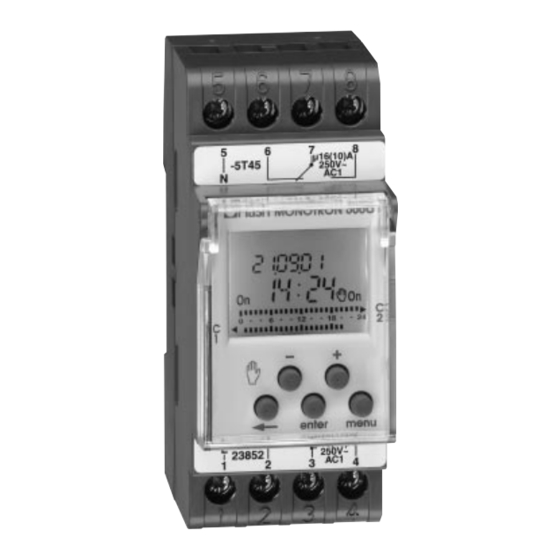

MONOTRON 300
MONOTRON 300 C
Guide d'utilisation
PrŽsentation du produit
●
Produit livré mis à l'heure et au jour courant.
●
Changement automatique d'horaire été/hiver
●
Clé de programmation (version 23851) .
- pour les dérogations permanentes,
pour la copie ou la sauvegarde du programme.
-
●
Programmation par jour ou groupe de jours
●
56 pas de programme On ou Off.
●
Forçages permanents On ou Off (
●
Dérogations temporaires On ou Off ( clignotante)
●
Barregraphe de visualisation du profil journalier.
●
Possibilité de verrouiller le clavier
●
Programmable hors tension.
Réf.23851
Réf.23841
9419.062.02/01.03
http://waterheatertimer.org/How-to-program-Hagar-timer.html
Les touches
menu
auto : fonctionnement selon le programme
prog : new pour la programmation.
C
prog : modif pour modifier un programme
+ et –
–
.
enter
.
Vous pouvez revenir en mode auto à n'importe
quel moment avec menu.
fixe).
Si aucune action n'est faite pendant 1 min.,
l'interrupteur retourne en mode auto.
.
Remise ˆ zŽro
● Du programme :
le programme peut être effacé totalement par
appui simultané sur les 3 touches suivantes :
menu, enter,
maintenues.
● Totale :
par appui simultané sur les touches –, +, enter,
menu, l'ensemble du contenu du produit est
supprimé.
Après un reset total il est nécessaire de remettre
l'interrupteur horaire à l'heure et au jour.
: sélection du mode de fonctionnement
établi.
existant.
: vérification du programme.
: modification de l'heure, de la date et
choix du mode de changement d'horaire
été/hiver
.
: navigation ou réglage des valeurs.
: en mode auto, sélection des forçages,
ou dérogations.
: pour valider les informations
clignotantes.
: pour retourner à l'étape précédente.
. L'heure et la date sont
FLASH s.a.s. - 33, rue Saint Nicolas - BP 152 - 67704 Saverne Cedex France - http://www.flash.fr
SpŽcifications techniques
Caractéristiques électriques
● Tension d'alimentation :
● Fréquence :
● Consommation :
max. 6 VA à 50 Hz
● Sortie : 1 contact inverseur libre de potentiel
● Pouvoir de coupure max.
AC1
DC1
Cos φ = 0,6
Lampes à incandescence
Lampes halogène 230 V
Tubes fluorescents compensés //
(max. 45 µF)
Tubes fluorescents non compensés,
compensés en série
Lampes fluo compact
● Pouvoir de coupure min.
AC1
DC1
● Isolation galvanique entre alimentation et sortie =
4 kV
● Niveau de pollution
Caractéristiques fonctionnelles
● Capacité de programmation : 56 pas.
● Temps mini entre 2 pas : 1 minute
● Précision de marche : ± 1,5 sec / 24h
● Réserve de marche : pile au lithium
cumul de 5 ans de coupure secteur.
● Le produit se met à l'état de veille
(afficheur éteint) après 1 minute d'absence de
tension.
Il revient en mode auto dès retour de la
tension ou lors de l'appui sur une touche.
● Indice de protection : IP 20
Environnement
● T° de fonctionnement :
● T° de stockage :
Raccordement par bornes à cages :
● Capacité souple :
● Capacité rigide :
SchŽma de raccordement
230 V AC ± 15%
50/60 Hz
µ16A 250 V~
µ4A 12 V
µ10A 250 V~
2300 W
2300 W
400 W
1000 W
500 W
100 mA 250 V~
100 mA 12 V
normal
–5 °C à +45 °C
–20 °C à +70 °C
1 à 6 mm
2
1,5 à 10 mm 2
