B. Schéma de la cheminée
C
V
B
J
B
V
D
V
V
= EXTRÉMITÉ DU CONDUIT D'ÉVACUATION
X
= ARRIVÉE D'AIR
= ZONE OÙ UN CONDUIT D'ÉVACUATION EST INTERDIT
A = 30,5 cm (12 po) ................... de dégagement au-dessus du niveau moyen du
B = 305 mm (12 po) ................... de dégagement par rapport à une fenêtre ou porte
C = 457 mm (18 po) .................. de dégagement sous un soffite non ventilé
457 mm (18 po) ................... de dégagement sous un soffite ventilé
914 mm (36 po) ................... de dégagement sous un soffite de vinyle et le
D = 229 mm (9 po) ..................... de dégagement par rapport à l'angle saillant
E = 152 mm (6 po) ..................... de dégagement par rapport à l'angle intérieur
F = 914 mm (3 pi) (Canada) ...... ne doit pas être installé au-dessus d'un compteur/
G = 914 mm (3 pi) ...................... de dégagement par rapport à la sortie d'air du
H = 229 mm (9 pouces – États-Unis)
30,5 cm (12 pouces) (Canada).dégagement d'une arrivée d'air non mécanique
i = 914 mm (3 pi) (ÉTATS-UNIS)
1,8 m (6 pi) (Canada) .......... de dégagement par rapport à une entrée d'air
Toutes les prises d'air situées à moins de 3 m (10 pi) du chapeau de l'extrémité du terminal
doivent être placées à au moins 914 mm (3 pi) sous l'extrémité.
2,13 m (7 pi) ...................... sur une propriété publique : dégagement par
J =
L'extrémité d'un conduit d'évacuation ne doit pas se trouver directement au-dessus d'un
trottoir ou d'une allée pavée se trouvant entre deux maisons unifamiliales et servant à
ces deux unités.
K = 152 mm (6 po) .................. de dégagement depuis les côtés du panneau
L = 305 mm (12 po) ................. de dégagement au-dessus du panneau d'entrée
L'emplacement de l'extrémité de l'évacuation ne doit pas gêner l'accès au panneau
d'entrée d'électricité.
M = 457 mm (18 po) ...................de dégagement sous une véranda, un porche,
1,07 m (42 po) ....................des surplombs de vinyle ou de composite
Autorisé lorsque la véranda, le patio ou le balcon sont entièrement ouverts sur 2 côtés
au minimum sous le plancher.

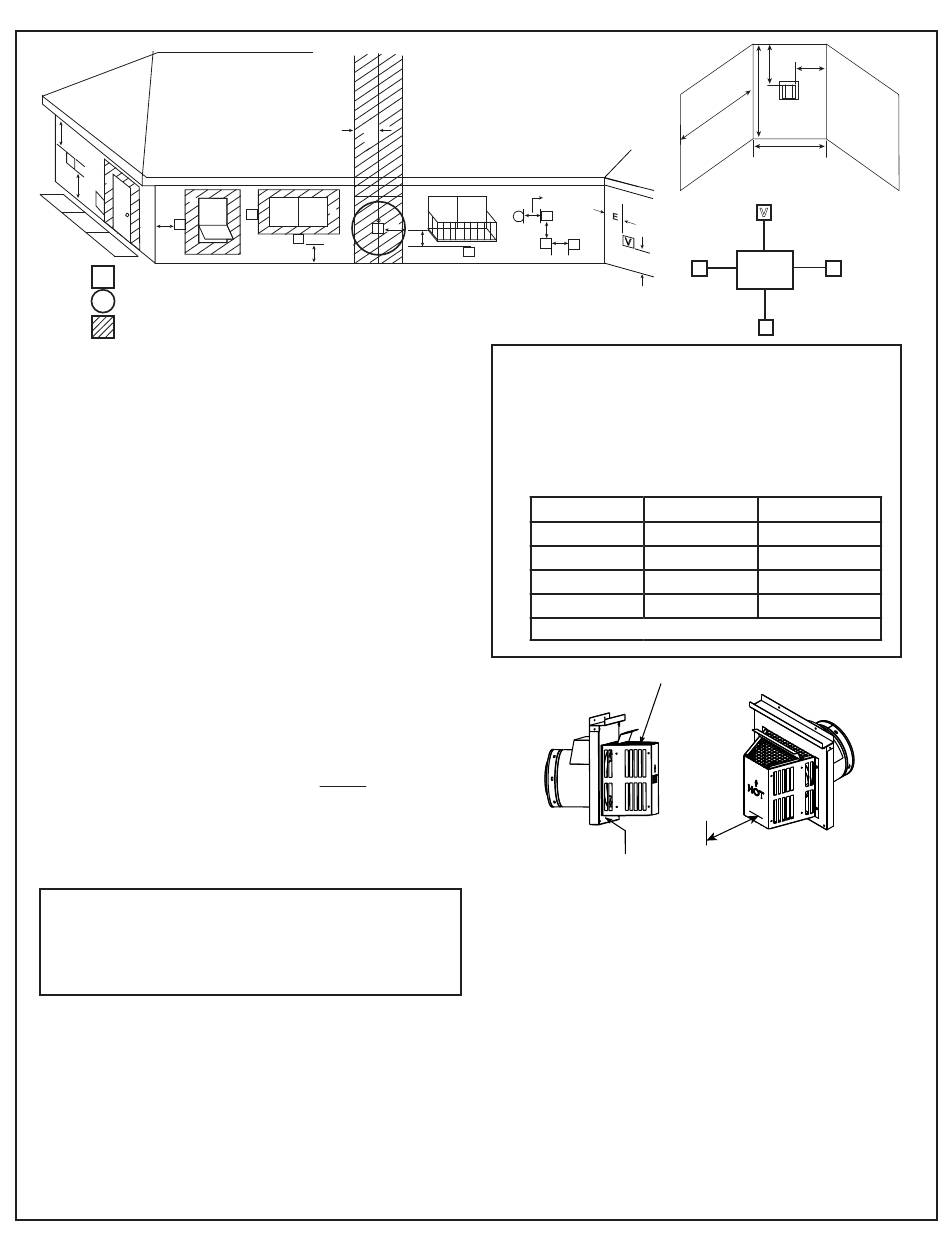

Figure 4.3 Dégagements minimaux pour l'extrémité
Majestic • MERID36IN, MERID36IL, MERID42IN, MERID42IL Manuel d'installation. • 2517-980EFR • 7/18
14
F
B
V
G
V
A
sol, d'une véranda, d'un porche, d'un patio ou d'un
balcon
pouvant être ouverte, ou une fenêtre fermée en
permanence
panneau d'entrée d'électricité
régulateur de gaz, à moins de 914 mm (3 pi)
horizontalement de l'axe du régulateur.
régulateur du conduit d'évacuation des gaz
(sans électricité), d'une arrivée d'air de combustion
ou de l'extrémité d'une évacuation directe.
mécanique (électrique)
rapport à un trottoir ou une allée pavée.
d'entrée d'électricité.
d'électricité
un patio, un balcon ou un surplomb.
H ou i
X V
H
M
V V
H
V
Utilisation dans une alcôve couverte
(Espace ouvert d'un côté seulement et couvert par un surplomb)
N = 152 mm (6 po) ...... murs non en vinyle
305 mm (12 po) .... murs de vinyle
O = 457 mm (18 po) ..... soffite et surplomb non en vinyle
1219 mm (48 po) .. soffite et surplomb en vinyle
P = 2,4 m (8 pi)
1 chapeau
2 chapeaux
3 chapeaux
4 chapeaux
Q = nbre de chapeaux x 3 R
MIN
Mesurez les dégagements verticaux depuis cette surface.
Mesurez les dégagements horizontaux depuis cette surface.
ATTENTION! Risque de brûlures! Les chapeaux des extrémités du terminal
sont CHAUDES, vérifiez la proximité de portes, voies passantes où des gens
pourraient circuler ou se rassembler (trottoirs, terrasse, patio,
thermiques homologués pour les chapeaux sont disponibles. Communiquez
avec votre concessionnaire.
•
Les dégagements exigés peuvent varier en fonction des codes et règlements
locaux.
•
L'extrémité d'un système d'évacuation n'est PAS permise dans un porche
avec grillage-moustiquaire.
•
L'extrémité du système d'évacuation est permise dans un porche dont au
moins deux côtés sont ouverts.
•
Hearth & Home Technologies n'assume aucune responsabilité en cas de
mauvais fonctionnement d'un appareil dont le conduit d'évacuation ne
satisfait pas ces conditions.
•
Des ensembles de protection sont suggérés lors d'une utilisation avec un
revêtement extérieur en vinyle.
O
N
P
R
Q
V
L
K
K
A
V
Panneau d'entrée
d'électricité
C
V
Q R
MIN. MAX.
914 mm (3 pi) 2 x Q
1,83 m (6 pi) 1 x Q
2,74 m (9 pi) 2/3 x Q
3,66 m (12 pi) 1/2 x Q
= (2/nbre de chapeaux) x Q
MAX
DÉGAGEMENT = 152 MM (6 PO)
V
RÉEL
RÉEL
RÉEL
RÉEL
RÉEL
etc.). Des écrans
