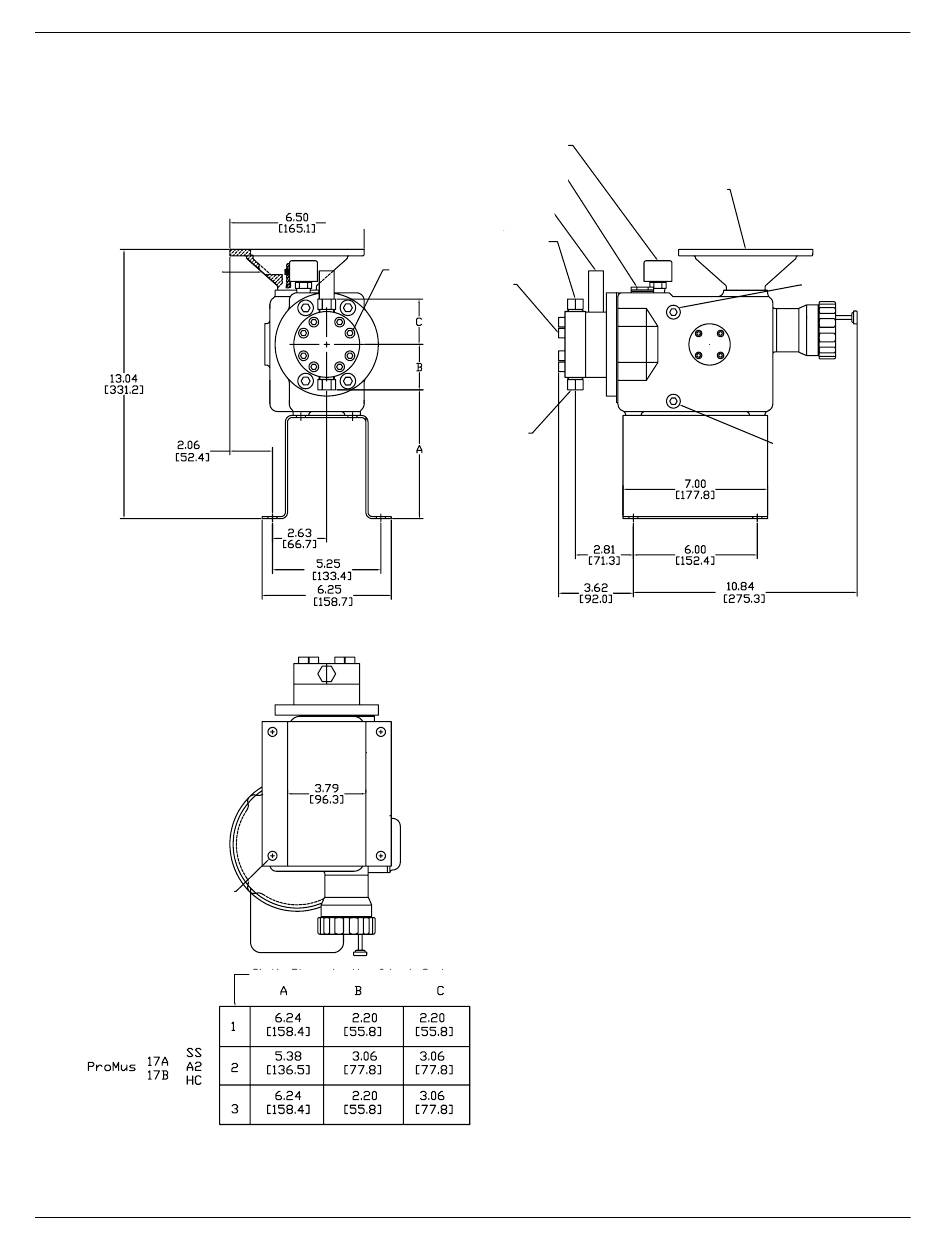

Dessin coté / Pompe ProMus de calibre 17
5
Schéma / Dispositifs de commande
Reniflard
Lunette d'observation de la soupape
56C ou IEC 71 avec bride B5
de surpression/purgeur d'air
Vis de réglage de la pression
Manchon d'accès de la soupape de surpression
Refoul. Filetage conique
FNP ou BSP ¼ po
Accès à la vis de
Boulons (8) de la tête de
réglage
dosage (couple 35 pi/lb)
Niveau d'huile
Refoul. Filetage
conique FNP ou BSP
Vidange d'huile
¼ po
CALIBRE 17
Diamètres du plongeur – 3/8 po et 7/16 po
4 trous –
diamètre 7/16 po
6e position dans le code d'identification
ProMinent
®
Page 10
