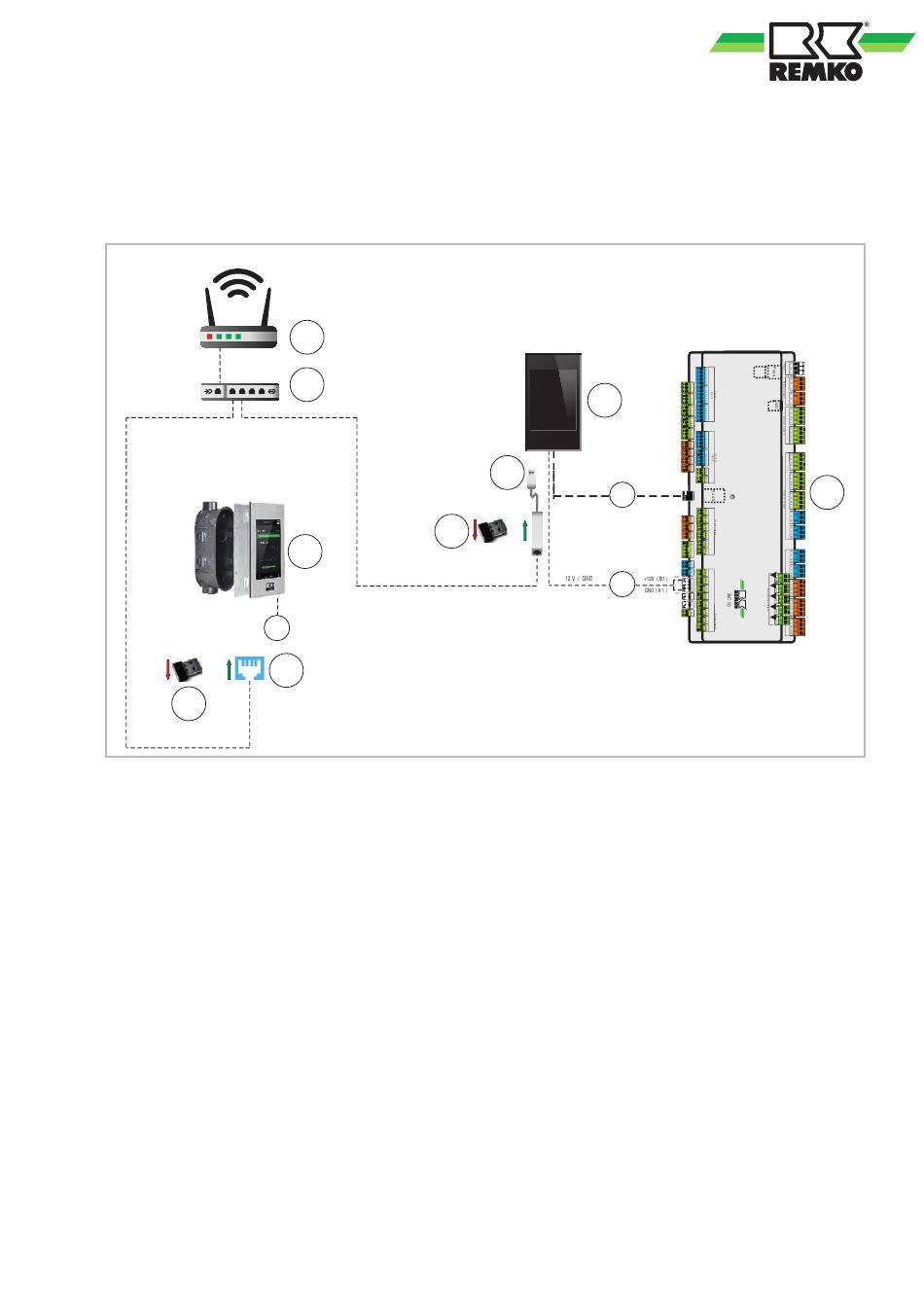

Schéma de base de la régulation Smart-Control Touch avec télécommande et raccordement via câble
LAN (câble de raccordement)
Fonctions : Raccordement Smart-Control Touch de la thermopompe avec le routeur fourni par le client via
câble LAN (câble de raccordement) et télécommande avec câble LAN (câble de raccordement) connectée à
un commutateur côté client.
1.
WLAN
3
G
H
A : Module E/S de la thermopompe
B : Thermopompe Smart-Control Touch
C : Routeur WLAN fourni par le client avec conne-
xion internet
D : Commutateur côté client
E : Télécommande
F : Adaptateur Ethernet
C
D
H
E
B
Pufferspeicher Pufferspeicher
F
1
2
G : Raccordement RJ 45
H: Clé WLAN (retirer)
1 : Port Ethernet/câble de raccordement (câble
LAN)
2 : Alimentation en tension : +12V, bornes B1/A1
3 : Port 12V/GND avec transformateur fourni par le
client
A
