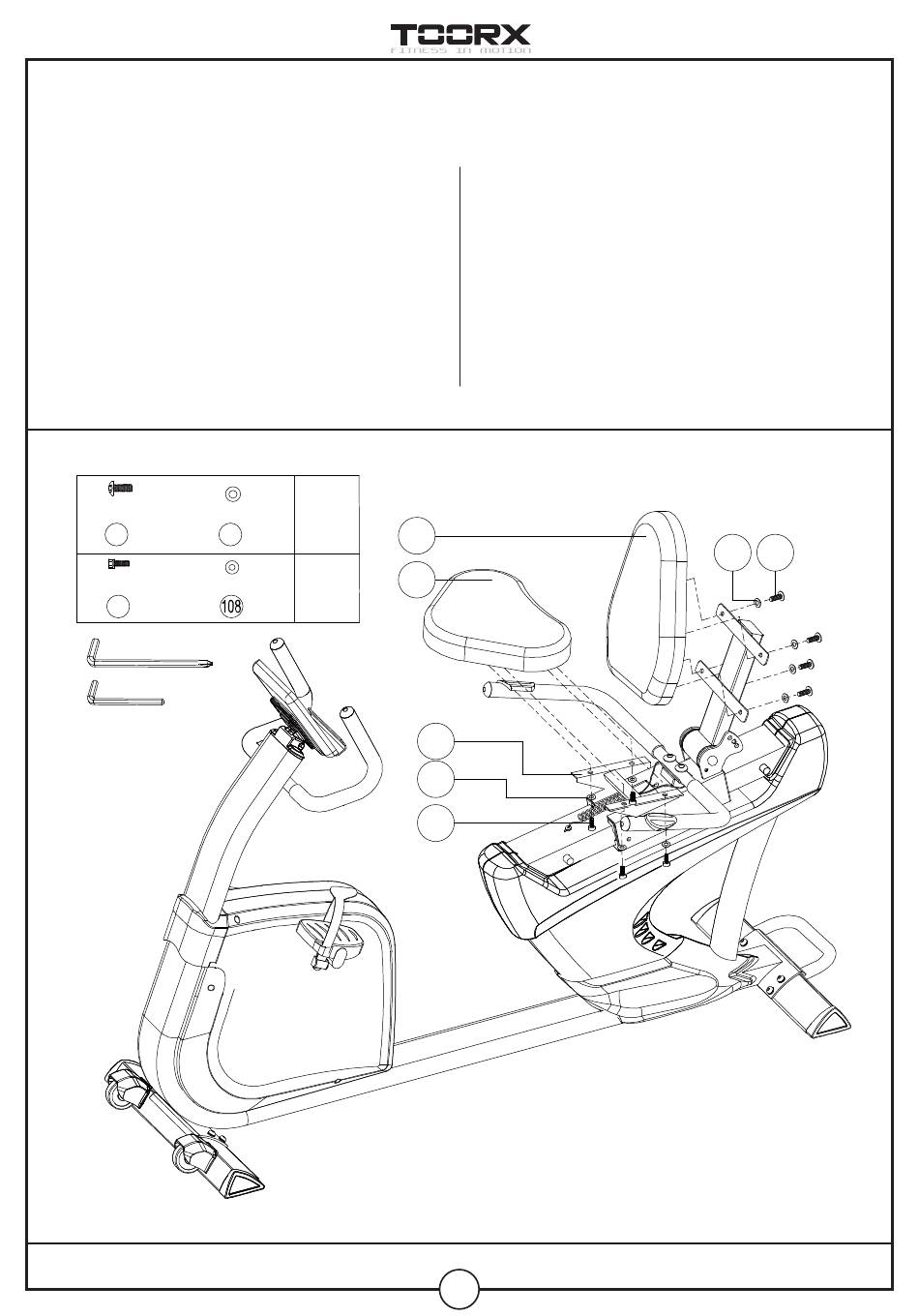

Assemblage rembourrages de siège
• Accoupler le rembourrage du siège 42 au chariot
coulissant 88 et le fixer en serrant quatre vis 61
[M8x15 mm] munies de rondelles plates 108
[Ø14xØ6,5 mm].
• Accoupler l rembourrage de dossier 38 au support
de dossier du chariot coulissant 88 et la fixer en
serrant quatre vis 9 [M8x20 mm] avec des rondelles
plates 13 [Ø16xØ8,5 mm].
M8x20L
Ø16xØ8.5x1.2T
9
13
M6x1x15
Ø14xØ6.5x0.8T
61
M6
M5
( x4)
38
42
( x4)
88
108
61
14
13 9
