NO – NORMALEMENT
OUVERT
NC – NORMALEMENT FERMÉ
(NORMALLY CLOSED)
C – COMMUN
n'est pas recommandé d'utiliser les deux autres entrées car
(DOUBLEZ L'ISOLATION DE TOUS
l'installation électrique risque de réduire le signal de l'antenne).
LES FILS)
Un autre orifice est situé à l'arrière. Voir figure 1b
VOYANT LUMINEUX
VERT - SECTEUR
ROUGE -
SYNCHRONISATION
OU BATTERIE FAIBLE

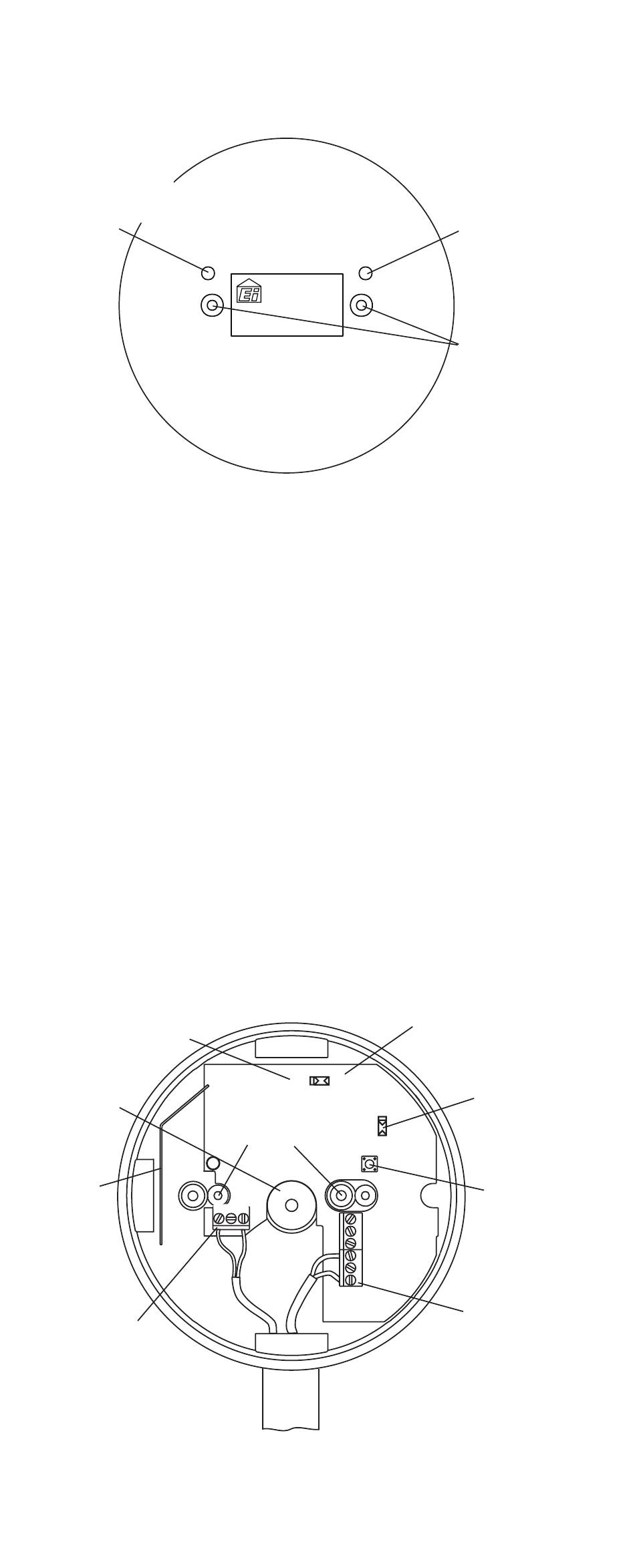

Figure 1a
4. Screw the Ei428 module to the wall after first removing the
required knockout and bringing the house wires through it (see
figure 1b).
5. Connectez les fils au terminal comme indiqué sur la figure 1b
(les fils marrons, rouges ou marqués L doivent être connectés à
la Phase (L-Live) ; les fils bleus, noirs ou marqués N doivent être
connectés au Neutre (N-Neutral) ).
REMARQUE : la borne d'interconnexion (IC) peut être reliée à un
détecteur de fumée/chaleur alimenté sur secteur et ne disposant
pas de lien radio Ei141, Ei144, Ei146, Ei151TL, Ei154TL,
Ei156TL, Ei156TLH, Ei161, Ei161R, Ei164, Ei166, Ei166R,
Ei605C & Ei605TYC pour commuter le Relais si nécessaire –
voir section 4. NB : L'appareil ne doit pas être relié à la terre, ne
connectez donc jamais de fils de terre vert/jaune ou en cuivre à
un terminal.
CHANGEMENT D'ÉTAT
DU RELAIS TOUTES LES
5 SECONDES
P – IMPULSION (PULSE
ORIFICE
DÉFONÇABLE
ARRIÈRE
VOYANT
LUMINEUX
ANTENNE
(À ÉLOIGNER
DES CÂBLES)
À CONNECTER AUX
APPAREILS À
CONTRÔLER
NO – NORMALEMENT
OUVERT
NC – NORMALEMENT FERMÉ
(NORMALLY CLOSED)
C – COMMUN
(DOUBLEZ L'ISOLATION DE TOUS
LES FILS)
Figure 1b
VOYANT LUMINEUX
VERT - SECTEUR
ROUGE -
SYNCHRONISATION
ENTRÉE DE CÂBLE
DE CONDUITE
DE SURFACE
P
C
ORIFICES DE
SERRAGE
DE VIS
NO
NC C
ENTRÉE DE CÂBLE
DE CONDUITE
DE SURFACE
2
NORMALEMENT INUTILISÉ –
VOIR SECTION 4
.
COMMUTATEUR DE
SYNCHRONISATION
VIS DE FIXATION
DE COUVERTURE
C – RELAIS CONTINU
BATTERIES
RECHARGEABLES
COMMUTATEUR À
GLISSIÈRE
ON
MARCHE/ARRÊT
OFF
COMMUTATEUR DE
SYNCHRONISATION
N
IC
L
L
IC
CONNECTEZ LE SECTEUR
N
AU TERMINAL
L – PHASE (LIVE)
N - NEUTRE
IC – INTERCONNEXION
NORMALEMENT INUTILISÉ –
VOIR SECTION 4
(ON/OFF)
