Installation d'un module d'alimentation CC
Connectez les bornes d'alimentation en entrée CC aux blocs de jonction. Reportez-vous à la
Étape 3
ou à la
connectez les câbles aux blocs de jonction. Reliez le câble de mise à la terre à un rack métallique mis à
la terre, ou à la terre si le commutateur n'est pas dans un rack mis à la terre.
Figure 3-14
Figure 3-15
Serrez toutes les vis du bloc de jonction à 1,24 N m (11 livres-pouces).
Étape 4
Remettez en place le cache de protection du bloc de jonction.
Étape 5
Basculez les interrupteurs des disjoncteurs de la source électrique CC en position ON.
Étape 6
Vérifiez que les voyants DEL DC OK et PS OK du module d'alimentation sont verts. Pour obtenir la
Étape 7
description des DEL du module, reportez-vous au
Guide d'installation du matériel du commutateur Catalyst 3650
3-14
Figure
3-15. Veillez à respecter la polarité (négatif sur négatif, positif sur positif) lorsque vous

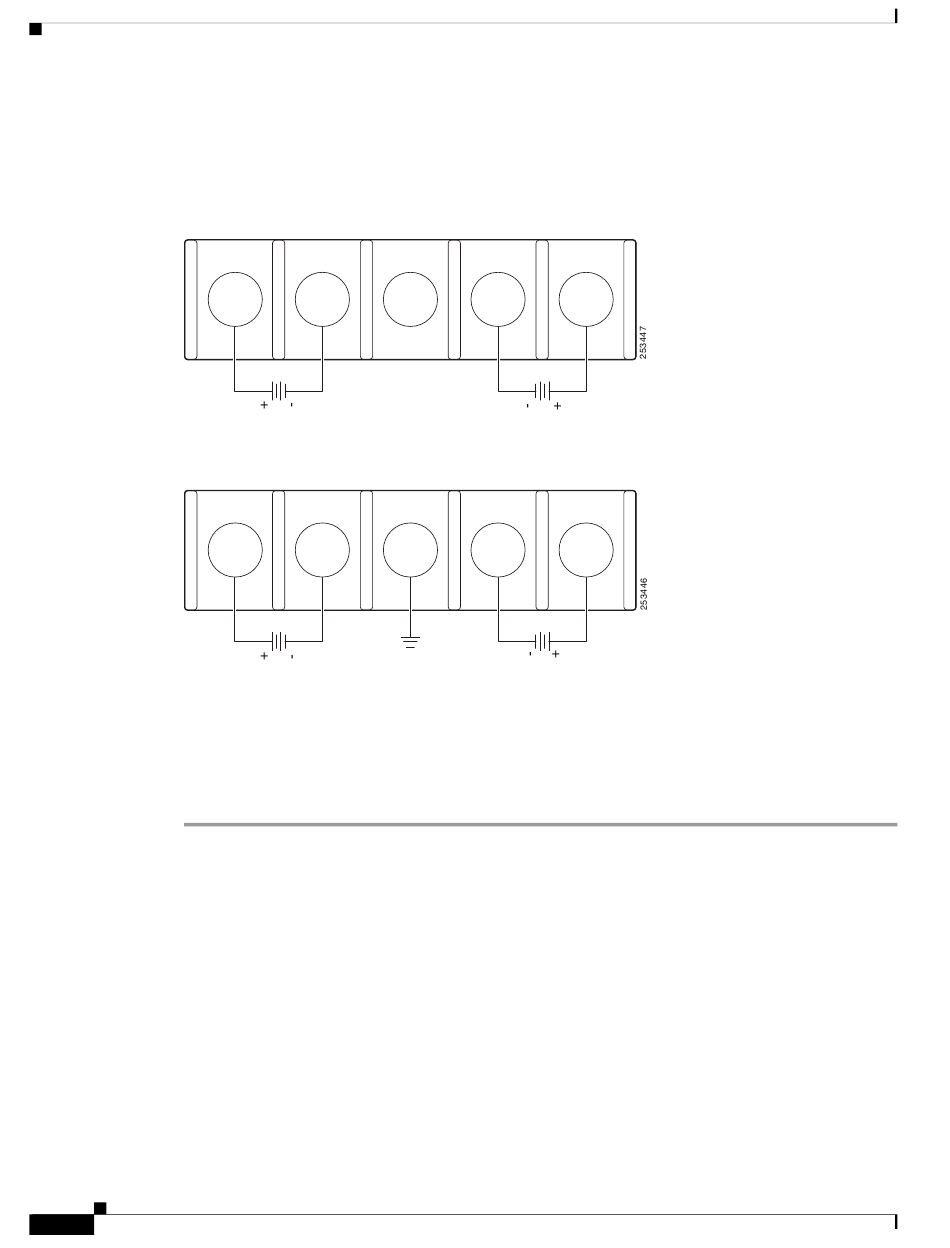

Source CC A isolée de la source B sans masse commune
A+
A-
Connexions de la source CC A et de la source B à une masse commune
A+
A-
Chapitre 3
Installation du module d'alimentation électrique
B-
B+
B-
B+
Tableau
3-2.
Figure 3-14
OL-29734-01
