7.3 Installer les roues arrière de 20, 22 et 24 po (51, 56 et 61 cm)
7.3.1 Plaque de fixation
Les roues arrière de 20,22 et 24 po (51, 56 et 61 cm) sont fixées à la base par l'intermédiaire de la
plaque de fixation montrée à la figure 11. Celle-ci est assemblée au châssis en procédant de la
manière suivante :
Déterminer la position de la plaque de fixation en se référant au
1.
tableau 5 et à la figure 12;
2.
Insérer les vis D dans les trous correspondants de la plaque de fixation (figure 11);
3.
Glisser les entretoises E sur les vis D (si applicable);
4.
Serrer fermement les vis D à l'aide d'une « clé hexagonale 6 mm » dans les trous
correspondants à la position prévue.

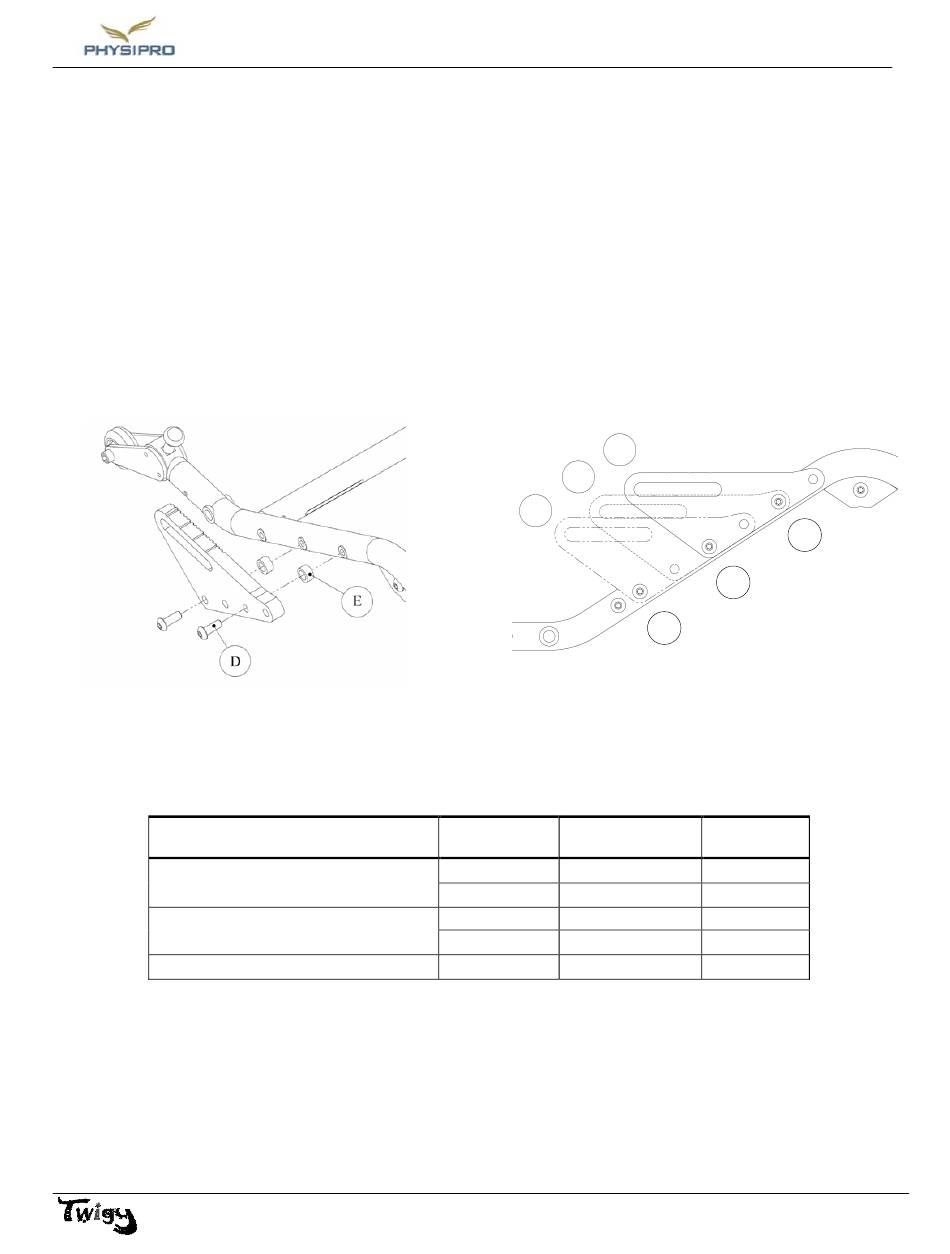

Figure 11 - Installation de la plaque de fixation
Tableau 5 - Position de la plaque de fixation des grandes roues
Diamètre roue arrière
20 po (51 cm)
22 po (56 cm)
24 po (61 cm)
Y
X
Figure 12 - Position de la plaque de fixation
Diamètre
Position de la
roue avant
plaque de fixation
6 po (15 cm)
8 po (20 cm)
6 po (15 cm)
8 po (20 cm)
8 po (20 cm)
10
M
D'
ANUEL
UTILISATION
Z
2
1
Position
des vis
Z
2 et 3
X
1 et 2
Z
2 et 3
Y
2 et 3
Z
2 et 3
Dernière modification : 01-09-2009
3
Révision 3
