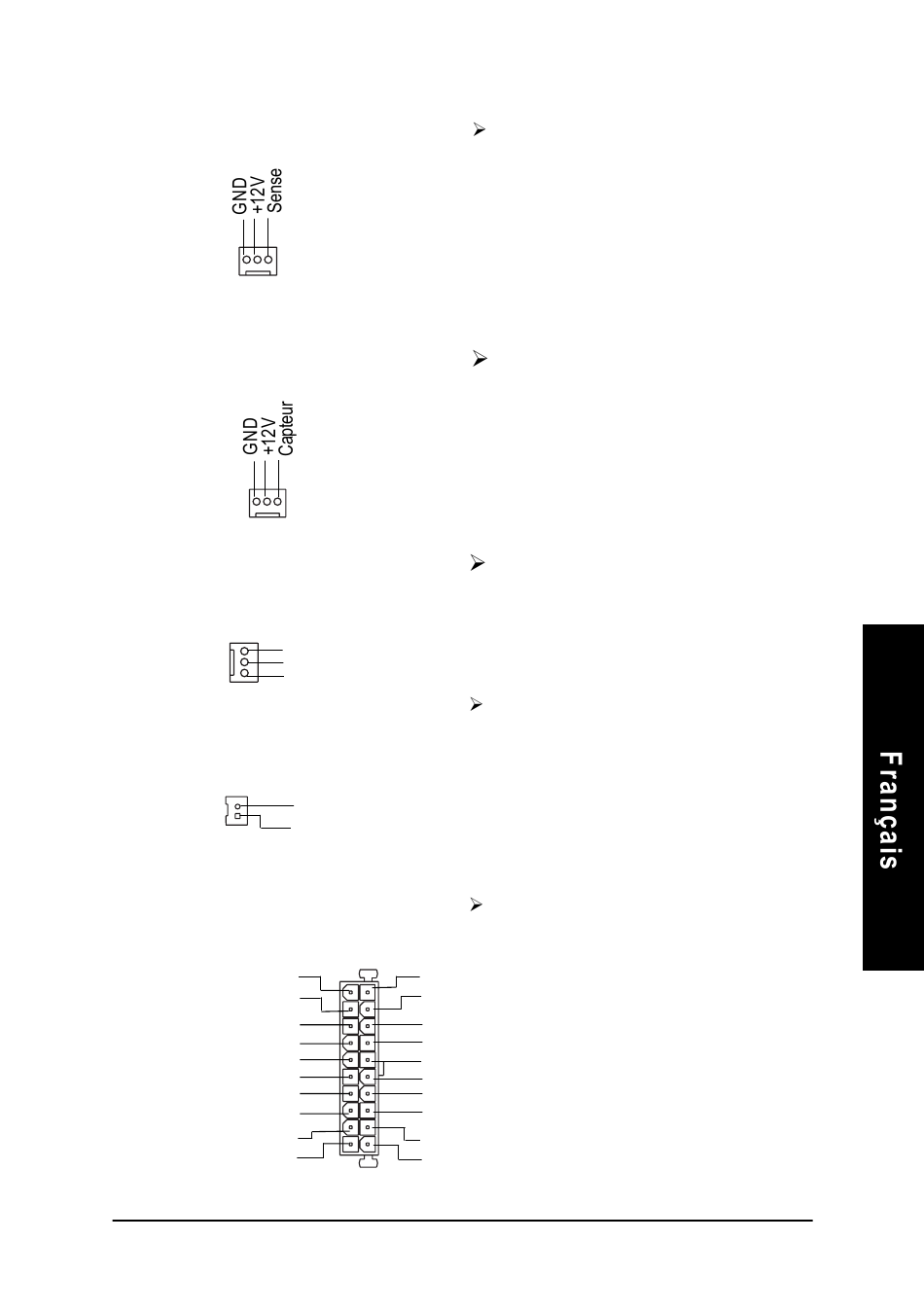

1) CPU_FAN (Connecteur de Ventilateur de CPU)
1
2) SYS_FAN (Connecteur de Ventilateur
Système)
1
3)PWR_FAN (Power Fan Connector)
1
4)NB_FAN
1
5)ATX_POWER (Alimentation ATX)
+12V
5V SB (Veille+5V)
Alimentation Bonne
GND
VCC
GND
VCC
GND
3.3V
3.3V
GND
+12V
N C
GND
VCC
20
VCC
VCC
-5V
GND
GND
GND
PS-ON(Marche/Arrêt Logiciel)
GND
-12V
3.3V
1
- 17 -
Remarquez qu'une installation correcte du
radiateur de CPU est essentielle pour
empêcher le CPU de fonctionner dans des
conditions anormales ou d'être endommagé
par une surchauffe. Le connecteur de
ventilateur de CPU supporte un courant Max.
allant jusqu'à 600mA.
Ce connecteur vous permet de faire la liaison
avec le ventilateur de refroidissement sur le
boîtier du système pour abaisser la
température du système.
Ce connecteur vous permet de faire la liaison
avec le ventilateur de refroidissement sur le
boîtier du système pour abaisser la
température du système.
Si vous l'installez dans le mauvais sens, le
Ventilateur de Processeur ne fonctionnera pas.
Cela risque d'endommager le Ventilateur de
Processeur. (Généralement le câble noir est
GND)
Le cordon d'alimentation CA doit être
connecté uniquement à votre boîtier
d'alimentation après le câble d'alimentation
ATX et les autres périphériques concernés
sont fermement connectés à la carte mère.
Procédure d'Installation Matérielle
