MODELE BAS

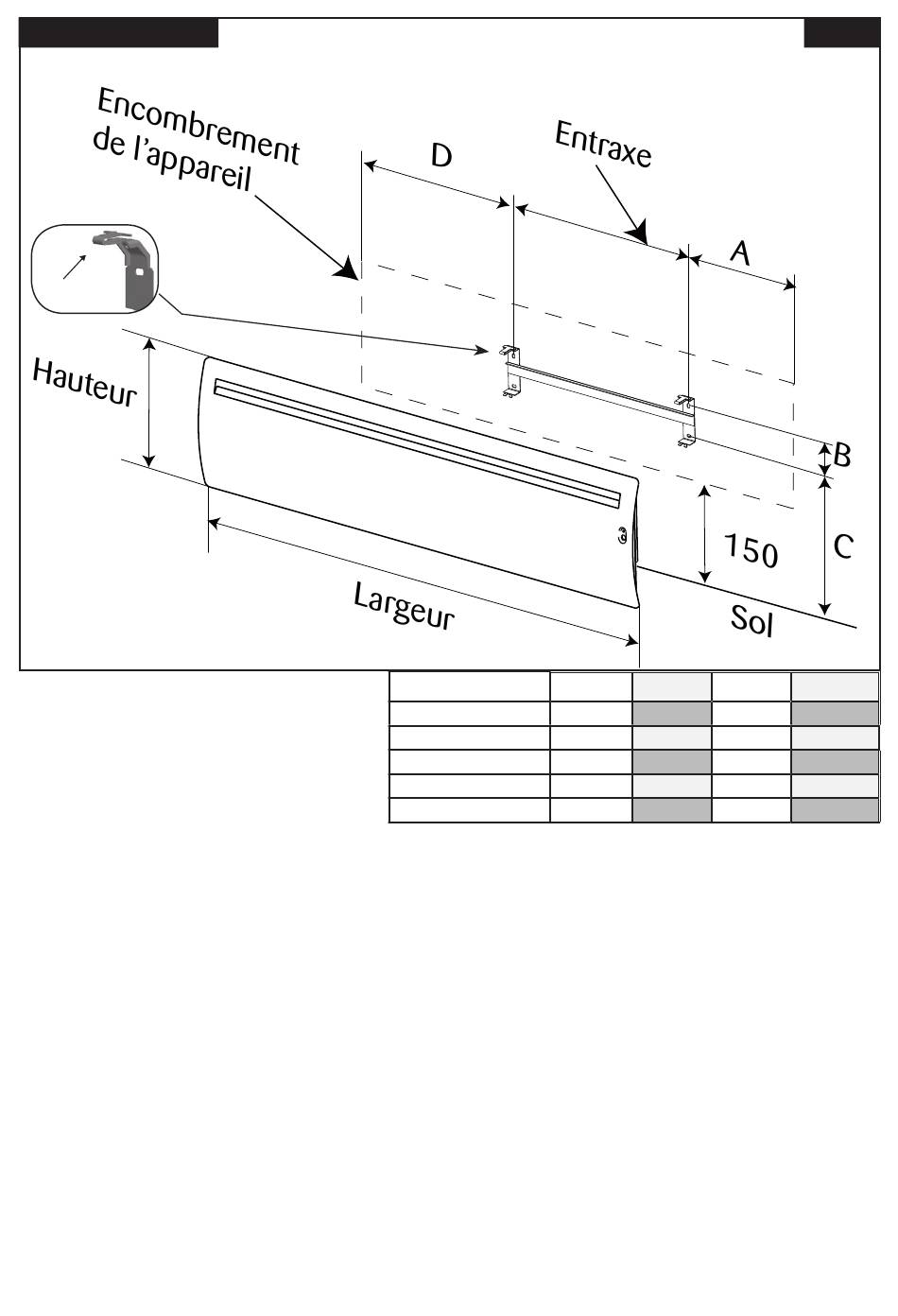

Encombrement
de l'appareil
Rep. 1
1 - Libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos
de l'appareil (Rep. 1 Fig.D).
2 - Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 5,5 mm max.) en
s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig.D).
3 - Positionner l'appareil sur les pattes inférieures du dosseret et le redresser
jusqu'à son emboîtement dans le dosseret (Fig.D).
9.
750W - 1000W
Encombrement
de l'appareil
(mm)
Puissance (W)
Entraxe (mm) - E
A (mm)
B (mm)
C (mm)
D (mm)
1250W - 1500W - 2000W
750 1000 1500
228 228 428
253 310 315
65 65 65
238 238 238
155 310 315
Fig. D
2000
428
367
65
238
367
