ProComm
3.4
Branchement de sortie d'impulsion à photocoupleur
Les sorties sont des sorties à transistor à collecteur ouvert permettant de communiquer avec des dispositifs externes ou
d'activer ces derniers.
•
Sortie à photocoupleur avec bornes de collecteur et d'émetteur flottantes et librement connectables
•
Tension de commutation maximale : 40 VCC
•
Courant de commutation maximal : 100 mA
•
Voltage de saturation maximal entre collecteur et émetteur 1,2 V à 100 mA
•
Fréquence de commutation maximale (charge sur le collecteur ou l'émetteur, RL=470Ω, VOUT=24VCC) : 1250 Hz
•
Courant inverse maximal supportable sur l'entrée pendant une inversion de polarité accidentelle (VEC) : 100 mA
•
Isolation d'autres circuits secondaires : 500 V
i
IMPORTANT
Les sorties numériques ne sont pas isolées les unes des autres. Toutes les sorties numériques DOIVENT
utiliser la même source d'alimentation électrique.
3.5
Entrée à photocoupleur
•
Entrée à photocoupleur
•
Isolation 500 V
•
2-40 VCC sur voltage
•
Programmation d'entrée selon menu d'entrée, active les fonctions définies sur ON.
Exemple d'entrée :
OPTO ISOLATED OUTPUTS

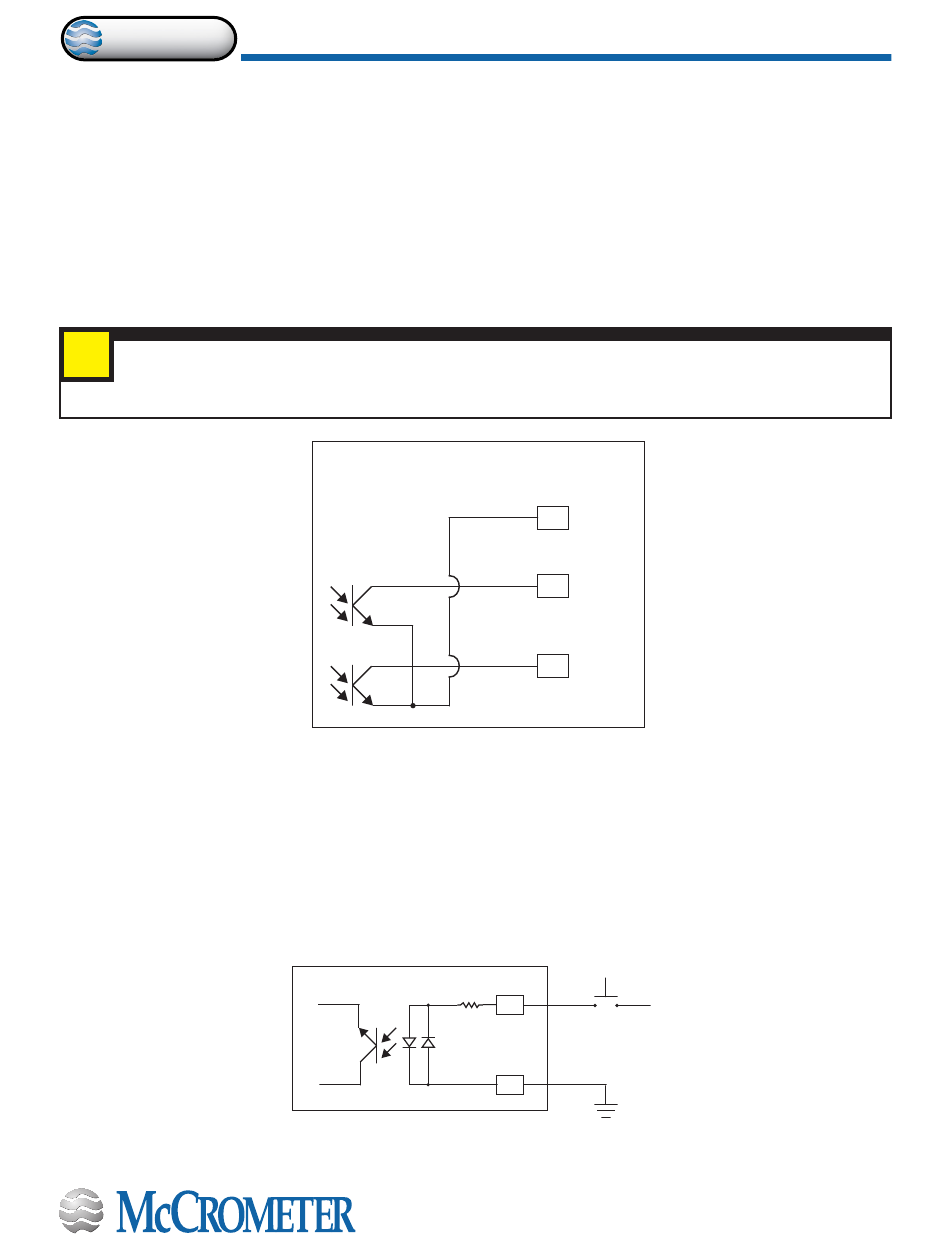

Figure 13. Schéma de sortie d'impulsions à photocoupleur
Figure 14. Schéma d'entrée à photocoupleur
RACCORDEMENT DES FILS AUX BORNES
ÉMETTEUR
COMMUN
17
SORTIE 1
18
SORTIE 2
19
Interrupteur
bouton
+
10K
15
-
16
Page 10
24V
30124-64 Rév. 1.3 | 13AOÛT2020
