1 Deux câbles de données raccordés à l'armoire de distribution des données sont
nécessaires pour le fonctionnement de la console du système de commande Wayne.
2 Deux câbles de données sur l'armoire du contrôleur sont requis pour la carte du distributeur
traitant l'opération CAT.
3 Deux câbles de données sur l'armoire du contrôleur sont requis pour le fonctionnement
de Wayne TRAC.
4 Pour les distributeurs dotés de l'option IDPOS ou iX CAT, vous devez prévoir un câble
Ethernet (résistant à l'essence et à l'huile) entre l'interrupteur du distributeur et l'interrupteur
du bâtiment.
Moteurs de pompe (aspiration)
Vérifier que le câblage du moteur de la pompe est connecté au panneau du disjoncteur ou
dans un chemin de câbles, comme indiqué dans le schéma de câblage d'interconnexion.
Câblage d'alimentation
Confirmer que tous les câbles destinés aux équipements extérieurs (conduite, terre, sélection
de relais, etc.) résistent à l'huile et à l'essence.
Câblage des données
Confirmer que l'ensemble du câblage des données pour les équipements extérieurs (lignes
de transmission) résiste à l'huile et à l'essence.

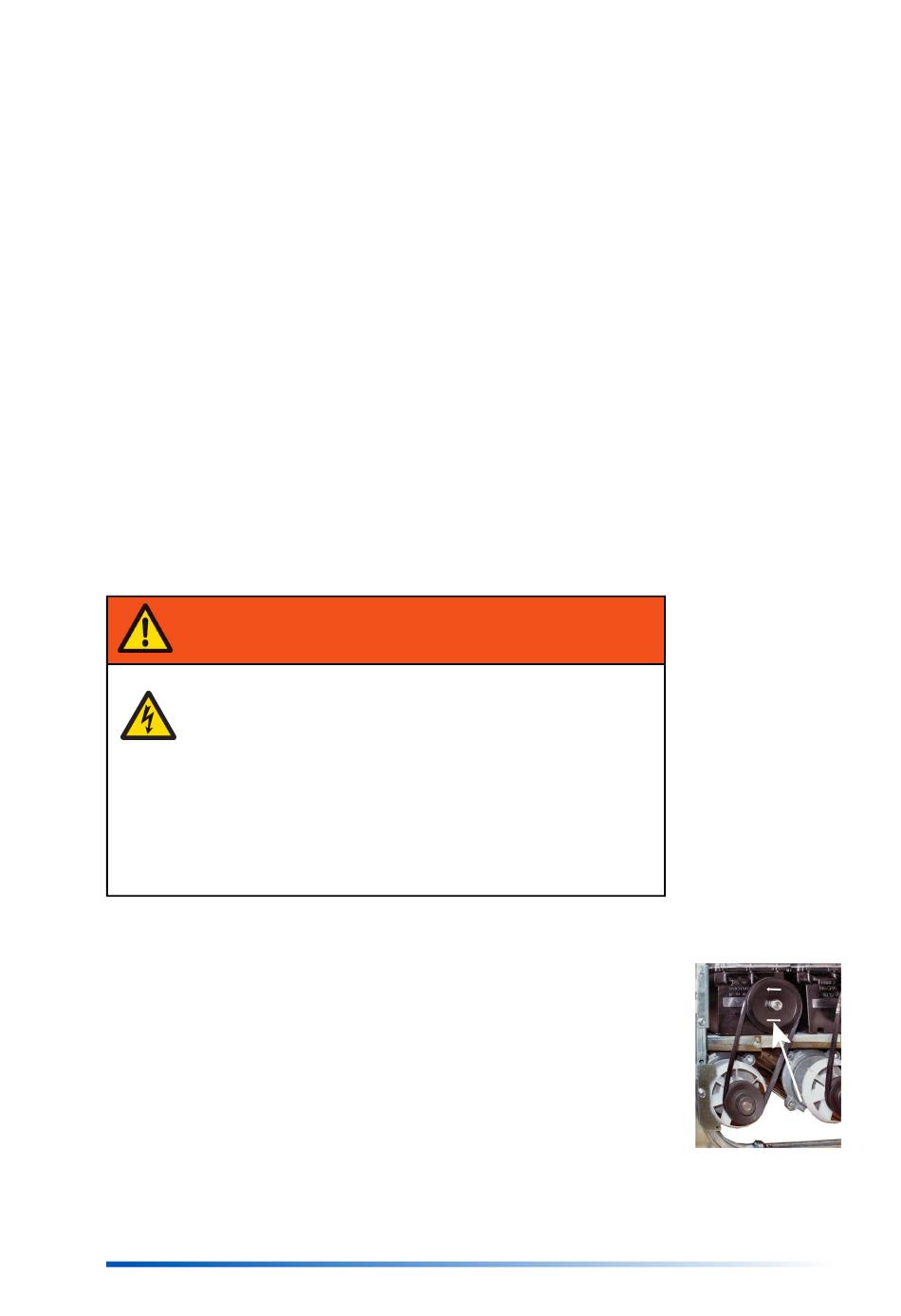

Risque de choc électrique ! Aucune connexion
(terre incluse) ne peut être partagée entre les
groupes de distributeurs (pompe à distance). Un
disjoncteur d'alimentation de commande séparé
doit être fourni pour chaque groupe. Le non-
respect de ces mesures pourrait entraîner des
dommages corporels graves.
3.8.3

Sens de rotation des moteurs (pompe d'aspiration)

Toujours vérifier le plus rapidement possible après le démarrage que
les moteurs tournent dans le bon sens.
WM048527
Rev 04
AVERTISSEMENT!
10/2014
3 Installation
15
