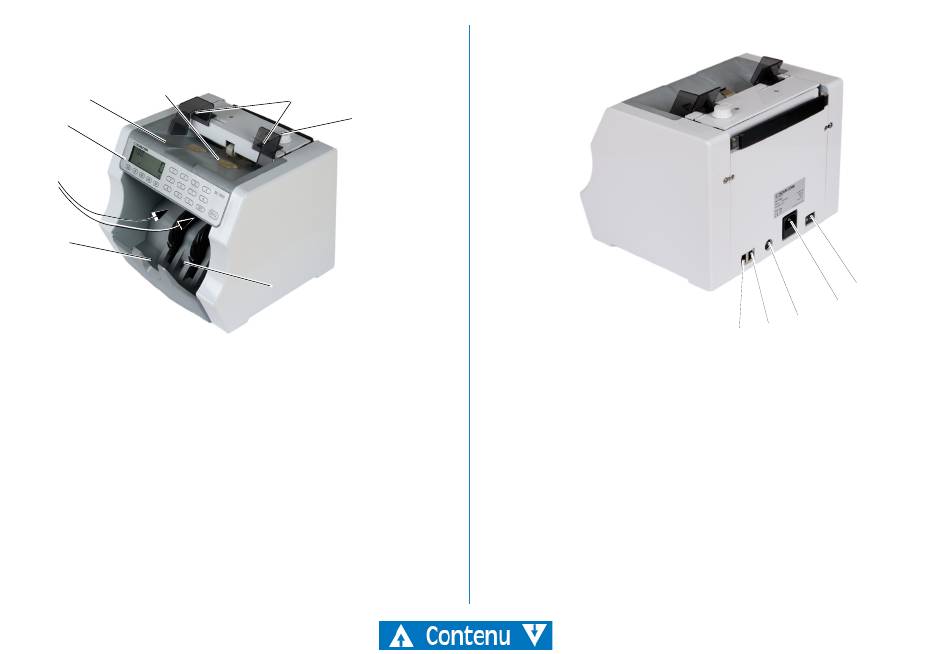

Terminologie/Parties de la machine
Avant
5
4
3
2
1
1 Trémie de réception
2 Cellules de comptage gauche et
droite
3 Panneau de contrôle
4 Trémie d'alimentation
(convoyeur)
SC 1600 – 050103-000_rev-03
6
7
8
5 Cellule d'alimentation
6 Guides billets ajustables
7 Bouton d'ajustement de
l'épaisseur
8 Cellule trémie de réception
Vue arrière
1 Interrupteur principal
2 Non utilisé
3 Port d'écran
4 Port d'imprimante
5 Port de communication
Références de positionnement
Sauf indication contraire, les positions et les directions telles que gauche,
droite, supérieure, inférieure, avant, arrière, sens des aiguilles d'une montre
et sens contraire des aiguilles d'une montre se réfèrent à la machine vue de
face.
5
4
3
2
1
5
