Sommaire des Matières pour Focal FOCAL MANAGER

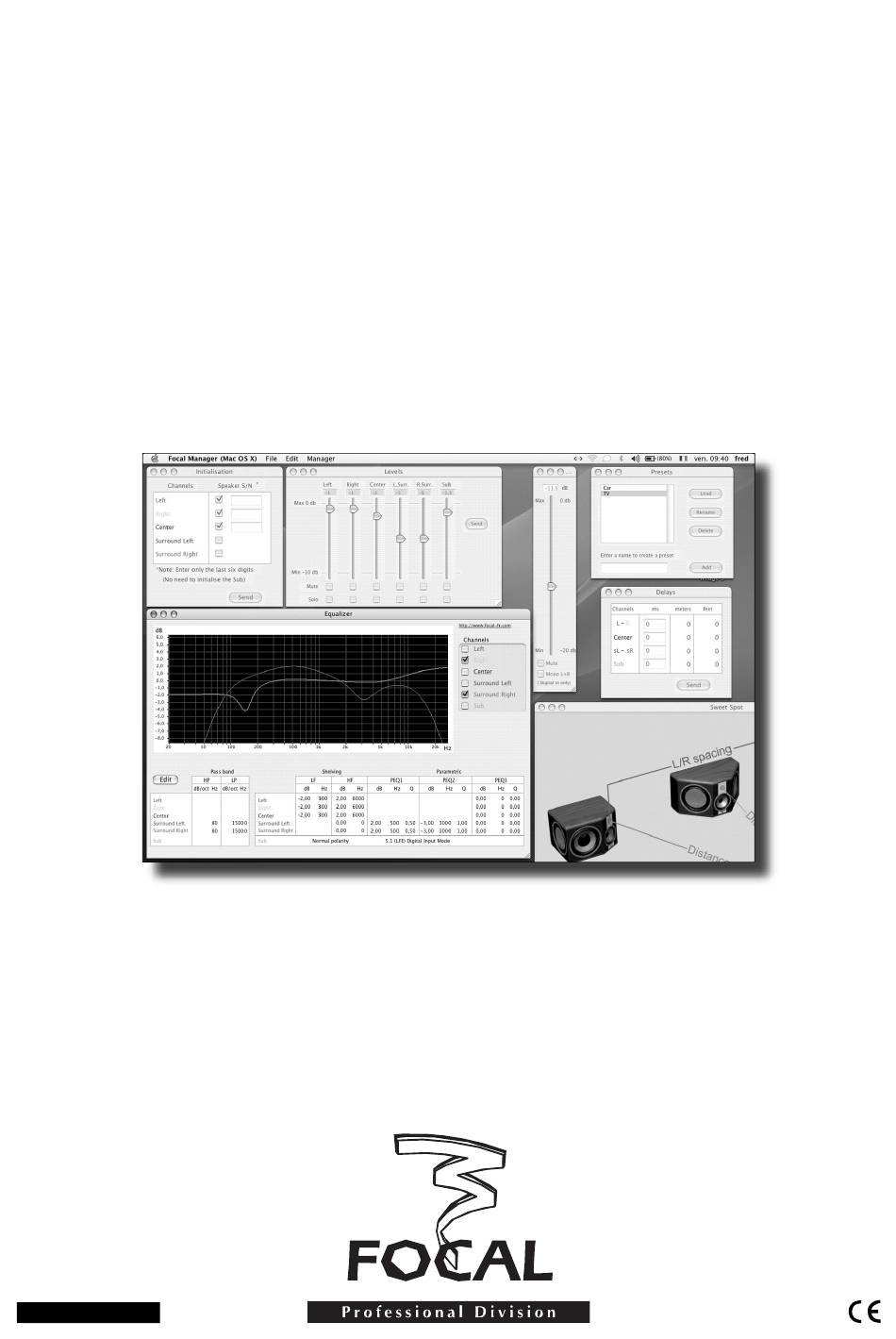

- Page 1 FOCAL MANAGER USER MANUAL Français page 15...
- Page 2 C - "Utilities" sub-menu of the "Edit" menu Page : 11 To sum up: the 3 steps for upgrading the DSP firmware of your system Page : 12 FOCAL MANAGER - PDA (PALM OS) Hardware connections Page : 13 •...
- Page 3 Introduction The "Focal Manager" software is intended to control the entire set of parameters of your Focal Digital Monitoring System. Before going through this manual please make sure you are well aware of how your sytem operates and more especially of the use of the various connectors and switches located on the rear panel of your speakers.
- Page 4 To link together the EQ parameters of several channels, select the "EQ group" within the "Preferences" sub-menu. Figure 4 The equalisation parameters used in "Focal Manager" for the different channels of the system are pretty much standard. There are two "shelving" (top and bottom end) filters with adjustable frequency, three parametric EQ with adjustable frequency and Q, to which can be added either 12dB/octave hi-pass and lo-pass filters, or a 24dB/octave hi-pass.
- Page 5 FOCAL MANAGER PC/MAC VERSION The other option "2.1" is suitable for a stereo system + subwoofer; in that case the subwoofer will be fed by the mono sum of the left and right input channels, -6dB. Generally in the latter configuration one will use a hi-pass filter (either 12 or 24dB/octave) on the left and right speakers, in combination with a low-pass on the subwoofer, 12 or 24dB/octave, and invert the subwoofer polarity if appropriate.
- Page 6 - And that of a 5.1 system (including a Center speaker- fig. 10) Remark: this software being shared by several models of loudspeakers, the user must not be puzzled if the "Focal Manager" windows do not show the correct shape of his cabinets.
- Page 7 FOCAL MANAGER PC/MAC VERSION In case of SM8’s used landscape and with no inward angle to point in the listener’s direction, from the "sweet spot" point of view this configuration is equivalent to swapping horizontal and vertical axis. As a result: - "distance"...
- Page 8 PC/MAC VERSION B - "Preferences" sub-menu of the "Edit" menu (fig. 14) Depending on the software variants, it is located either under the "Focal Manager" menu (Mac OS X), or under the "Edit" menu (Windows, Mac OS 9)… This screen (fig. 15) allows the user to customise various programme parameters according to his own preferences.
- Page 9 FOCAL MANAGER PC/MAC VERSION • "Graph" tab (fig. 18) This tab can be used to personalise the graph (fig. 19) of the "Equalizer" sub-menu from the "Manager" menu. A tick box is available to turn the background grid on or off, while "Max dB"...
- Page 10 (fig. 24). If ticking "Yes" , "Focal Manager" will send the speakers the whole set of parameters stored during the last programme shut-down. In this case the speakers need to be switched on and a few seconds will be necessary to allow for the data transmission to be completed.
- Page 11 Do not tick this box unless being invited to do so by Focal Customer Services, otherwise your hard disk might end up being cluttered by those increasingly bulky files (named FMTraceS.txt and FMTraceR.txt).
- Page 12 1- Connect the computer to one speaker having its "CONTROL" switch set to "PC" position and no MIDI links connected. Run "Focal Manager", go to the "Utilities" sub-menu of the "Edit" menu. Select "DSP Upgrade", and click "Upgrade". A new window will appear, asking you for the file you wish to use for the upgrade.
- Page 13 Once your hand-held is up-and-running and its driver files have been installed on your computer, the next step is to install "Focal Manager" - PDA version, included on the Focal CD-ROM - on the hand-held itself, allowing it to control your monitoring system.
- Page 14 VERSION PDA (PALM OS) Programme architecture "Focal Manager" - PDA version – is built around a single main menu quite comparable with the "Manager" menu of the Mac/PC version. Programme windows are different but yet inspired by the same purposes as those used in the PC/Mac software: please refer to the explanations already given in the first section of the manual.
- Page 15 Page : 24 C - Le sous-menu "Utilities" du menu "Edit" Page : 24 Les 3 étapes d’un "DSP Upgrade" (mise à jour) de votre système Page : 25 FOCAL MANAGER - VERSION PDA (PALMOS) Connexions hardware Page : 26 • Compatibilité...
- Page 16 Palm. Les versions Mac OS 9, Mac OS X, Windows 98…XP , sont quasiment identiques, seule la version Palm est quelque peu allégée ; elle permet néanmoins de contrôler l’intégralité d’un système 5.1. Ce Manuel d’instruction sera donc composé de 2 parties : "Focal Manager" version PC/Mac et "Focal Manager" version PDA. Avertissement Les photos d’écran qui accompagnent ce manuel sont issues de Mac OS X.
- Page 17 Pour grouper sur plusieurs enceintes les différents paramètres d’égalisation, on ira dans le sous-menu "Preferences", onglet "Eq Group" Les paramètres d’égalisation utilisés dans "Focal Manager" pour les différentes enceintes du système sont classiques. Ils autorisent 2 égalisations de type "shelving" (haut et bas) à "fréquence" réglable, trois égaliseurs paramétriques avec "fréquence"...
- Page 18 FOCAL MANAGER VERSION PC/MAC Soit on coche la position 5.1 et son entrée digitale correspondra au canal (LFE) prévu à cet effet dans le cas de la reproduction d’un programme musical 5.1 et à priori aucun filtrage particulier n’est à effectuer.
- Page 19 - Et celui d’un système 5.1 (incluant une enceinte Center - fig. 10) Le logiciel étant commun à plusieurs types d’enceintes l’utilisateur ne doit pas s’inquiéter si les fenêtres du "Focal Manager" ne représentent pas exactement le dessin précis de ses enceintes.
- Page 20 FOCAL MANAGER VERSION PC/MAC Néanmoins dans le cas précis de la SM 8 utilisée horizontalement sans angle d’orientation par rapport à l’auditeur : le paramètre "Distance" ne change pas. Par contre la "Hauteur" devient égale à la moitiée de la distance entre les enceintes (de tweeter à...
- Page 21 B - Le sous-menu "Preferences" du menu "Edit" (fig. 14) Il se situe suivant les différentes version du logiciel soit sous le menu "Focal Manager" sous Mac OS X, soit sous le menu "Edit" pour Mac OS 9 et sous Windows…...
- Page 22 FOCAL MANAGER VERSION PC/MAC • Onglet "Graph" (fig. 18) Cet onglet sert à personnaliser la fenêtre du Graphe (fig. 19) du sous-menu "Equalizer" du menu "Manager". Une boîte à cocher sert à faire apparaître une grille ou non, et les paramètres "Max dB"...
- Page 23 (Fig. 24). Le fait de répondre "oui" aura pour effet de "charger" (load) le "Last Setting". Le "Focal Manager" enverra ainsi aux enceintes tous les paramètres enregistés lors le sa dernière fermeture. Dans ce cas, au chargement du logiciel, il faudra que les enceintes soient allumées et quelques secondes de traitement seront...
- Page 24 Focal tant sur le "Focal Manager" que sur les enceintes elles-mêmes. On pourra toujours se procurer la dernière version du "DSP firmware" et la dernière version du "Focal Manager" par internet sur le site Focal-JMLab, ou par CD-Rom.
- Page 25 1 - Connectez l’ordinateur à une enceinte, celle-ci ayant son switch "CONTROL" en position "PC" et les liaisons "Midi" débranchées. Ouvrir l’application "Focal Manager", allez dans le sous-menu "Utilities" du menu "Edit". Ouvrir l’onglet "DSP Upgrade", cliquez sur "Upgrade". Une fenêtre apparaît et vous demande quel est le fichier que vous souhaitez utiliser pour l’upgrade.
- Page 26 La procédure fonctionne selon le principe "HotSync", comme décrite dans le manuel d’utilisation fournie par Palm. 1 - Insérer le CD-Rom Focal dans l’ordinateur et copiez son contenu dans le fichier source sur le disque dur de l’ordinateur. 2 - Double-cliquez sur le fichier "Focal Manager.prc." (anciennement nommé...
- Page 27 "Focal Manager" PDA. Limitation du programme Contrairement au "Focal Manager" version Mac/PC, la version PDA ne comporte pas de sous-menu "Utilities". Aussi il est impossible d’effectuer une mise à jour du "DSP Firmware" des enceintes via un assistant personnel.
- Page 28 Tel. 00 33 4 77 43 57 00 - Fax 00 33 4 77 43 57 04 Due to constant technological advances, Focal reserves its right to modify specifications without notice. Images may not conform exactly to specific product. ©Focal-JMlab-SCOS-040302/1...
