Installation (suite)
3

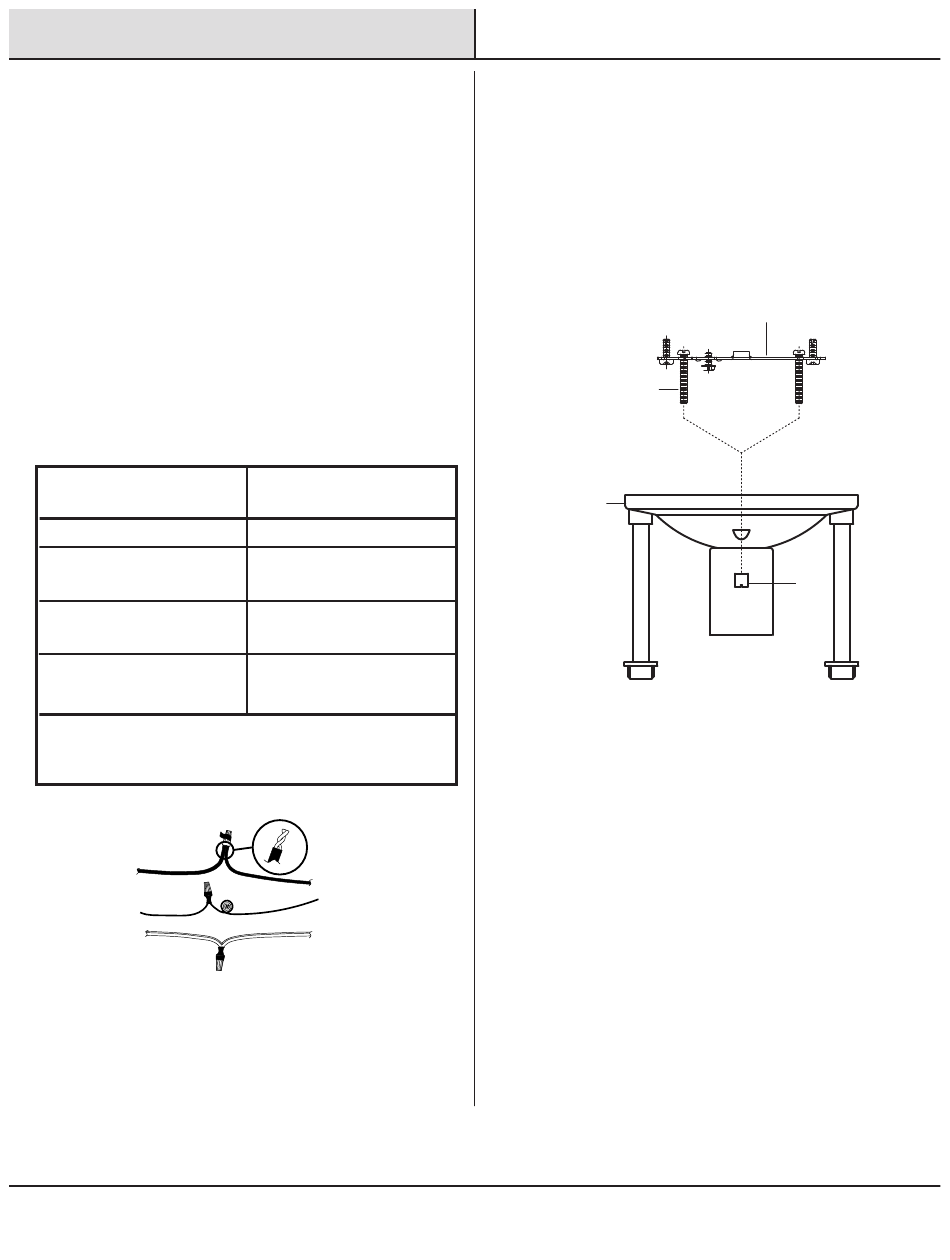

Connexion des fils (suite)
□ Torsadez ensemble l'extrémité du fil de connexion de
la maison (noir) et l'extrémité du fil de connexion du
luminaire. Vissez un capuchon de connexion (AA) sur les
extrémités des fils.
□ Torsadez ensemble l'extrémité du fil de connexion de
la maison (noir) et l'extrémité du fil de connexion du
luminaire. Vissez un capuchon de connexion (AA) sur les
extrémités des fils. Consultez le tableau ci-dessous pour
faire les bons raccordements.
□ Enroulez du ruban isolant (non inclus) autour des capuchons
de connexion (AA) et des fils. Assurez-vous que les fils sont
solidement fixés dans les capuchons de connexion (AA).
□ Placez soigneusement tous les fils et les capuchons de
connexion (AA) dans la boîte de jonction.
Raccordez le fil d'alimentation
noir (maison) à l'un
des fils suivants :
fil noir;
* cordon parallèle
(rond et lisse);
pas de mots imprimés
sur l'isolation des fils;
fil isolé (autre que vert)
avec conducteur en cuivre.
* Lorsqu'un fil parallèle (SPT 1 et SPT 2) est utilisé :
Le fil conducteur est de forme ronde ou lisse.
Le fil neutre est de forme carrée ou strié.
FIL DE CONNEXION
DU LUMINAIRE
FIL DE MISE À LA TERRE
DU LUMINAIRE
FIL NEUTRE
DU LUMINAIRE
Raccordez le fil d'alimentation
blanc neutre (maison) à l'un
des fils suivants :
fil blanc;
* cordon parallèle
(carré et nervuré);
mots imprimés
sur l'isolation des fils;
fil isolé (autre que vert)
avec conducteur en argent.
FIL DE CONNEXION
DE LA MAISON (NOIR)
FIL DE MISE À LA TERRE
DE LA MAISON (CUIVRE)
FIL NEUTRE DE LA
MAISON (BLANC)
4
Installation du luminaire au plafond
□ Soulevez le luminaire vers le plafond. Placez le couvercle
sur le support de fixation (CC). Insérez les extrémités des
vis de montage du luminaire dans les trous situés sur le
couvercle. Visser un capuchon fileté (B) à l'extrémité de
chaque vis de montage du luminaire. Serrez les capuchons
filetés (B) pour fixer le luminaire au plafond.
VIS DE MONTAGE
COUVERCLE
6
CC
B
