FUNKFERNSTEUERUNG
REMOTE-CONTROL
COMMANDE RADIO
AFSTANDSBEDIENING
C
Unsere Funkempfänger sind
selbstlernend: der Code des
Handsenders wird einfach per
Tastendruck in den Empfänger
eingelernt und dort gespeichert.
Löschen des Empfängerspeichers
ACHTUNG: zu Testzwecken wird
werkseitig bereits ein Code in den
Empfänger eingelernt; löschen Sie
deshalb bitte zunächst den Speicher
des Empfängers!
Halten Sie dazu die Taste auf der
Decoderplatine ca. 10 Sek. lang
gedrückt. Die LED leuchtet auf, wenn
der Speicher vollständig geleert ist; Sie
können die Taste dann loslassen.
Handsendercode einstellen (gilt nur
für 12-Bit Funkanlagen)
Wurde Ihr Antrieb mit einer 12-Bit
Funkanlage geliefert, müssen Sie
zunächst am Handsender den von
Ihnen gewünschten Code einstellen.

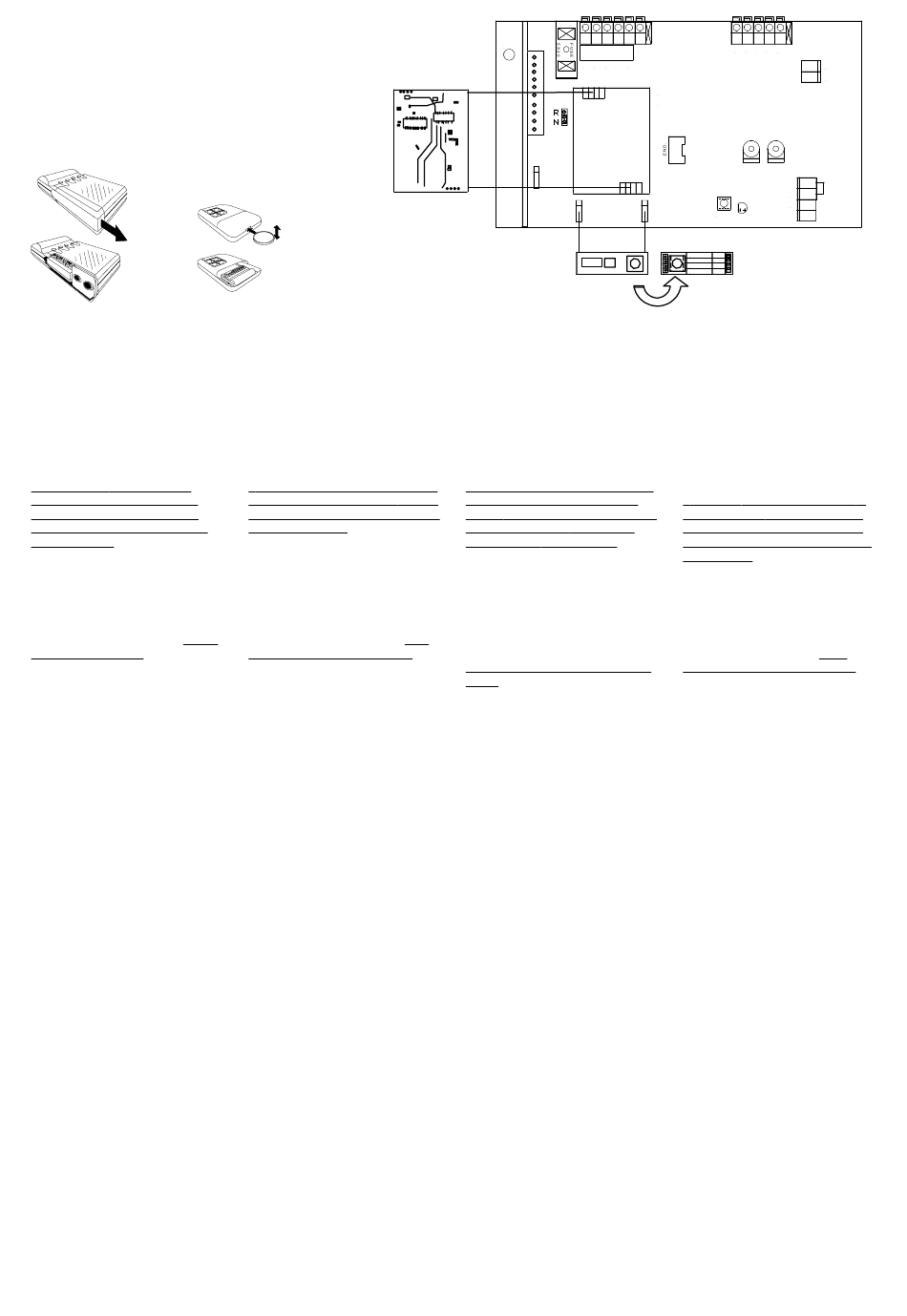

Öffnen Sie dazu das Batteriefach Ihres
Handsenders (siehe Abbidlung C) und
stellen Sie die Schiebeschalter nach
Ihren Vorstellungen ein (vermeiden Sie
dabei, alle Schalter auf ON oder OFF zu
stellen). Danach können Sie mit dem
Einlernen in den Empfänger beginnen.
Den Handsender in den Empfänger
einlernen
1. Drücken Sie kurz den Taster auf der
Decoderplatine (B); es beginnt ein
regelmäßig erklingender Signalton.
2. Drücken Sie nun auf Ihrem
Handsender den Knopf, auf den der
Empfänger reagieren soll. (Gehen Sie
dabei mit dem Handsender nicht zu
dicht an den Empfänger.) Es ertönt ein
langer Signalton wenn das Funksignal
empfangen wird.; der Intervallton
verstummt. Der Handsender ist damit
in den Empfänger eingelernt; Sie
können Ihren Torantrieb nun per
Handsender bedienen.
Maximale Anzahl an Handsendern
Die 12-Bit Funkempfänger können
maximal 5 verschiedene Handsender-
codes speichern. D.h. Sie können
beliebig viele gleich codierte
Handsender verwenden, jedoch nur 5
mit verschiedenen Codes.
Der Empfänger mit rollendem Code
kann maximal 16 Handsender erlernen.
A
Our standard-receivers are self-
learning: the code is simply being
transmitted from the transmitter to the
receiver. The receiver will save the code
in its memory.
Clearing the receiver's memory
ATTENTION: for testing purposes there
is a factory-code saved in the receiver's
memory; this code must be cleared out
of the memory first!
Press the button on the decoder-board
for approx. 10 sec.. You can release the
button when the LED-light goes on;
the memory then is cleared.
Coding the hand transmitter (only
applies to 12-bit remote-controls)
If your operator has been delivered
with a 12-bit remote-control you must
set up a code on your hand transmitter
first. Open your transmitter (as shown
on drawing C) and set the switches to
any code you like (avoid putting all the
switches to ON or OFF). After you set
up the transmitter's code you can start
feeding the code to the receiver.
Feeding the code from the
transmitter into the receiver
1. Shortly press the button on the
Decoder-board (B). The decoder starts
beeping.
2. Press the hand-transmitter button
you want to use with the receiver. (Do
not go too close to the receiver).When
you here a long tone from the decoder
your hand-transmitter has then been
fed successfully fed into the receiver;
the decoder stops beeping then. You
can now activate your operator with
the hand-transmitter.
Maximum quantity of hand-
transmitters
The 12-bit receiver allows a maximum
of 5 different codes. E.g. you can use
as many transmitters with the same
code as you like, but only 5 with
different codes.
The receiver with rolling code allows a
maximum of 16 transmitters to be
used.
Ant.
1 2 3 4 5
B
Nos récepteurs radio sont dits
„autodidactes", c'est-à-dire qu'il sont
capables d'assimiler et de mémoriser
sur la simple pression d'un bouton le
code de l'émetteur portable.
Effacement de la mémoire du récepteur
ATTENTION: pour les essais, un code a
déjà été mémorisé en usine dans la
mémoire du récepteur. Aussi, n'oubliez
pas tout d'abord d'effacer ce code
dans la mémoire du récepteur!
Pour ce faire, appuyez pendant environ
10 sec. sur la touche de la platine du
décodeur. Lorsque la diode DEL
s'allume, la mémoire est entièrement
effacée. Vous pouvez alors relâcher la
touche.
Réglage du code émetteur portable
(seulement avec commandes radio 12
octets)
Si votre transmission est équipée d'une
commande 12 octets, il vous faut tout
d'abord régler sur l'émetteur portable
le code que vous désirez. Pour ce faire,
ouvrez le compartiment des piles de
votre émetteur portable (voir Fig. C) et
positionnez le commutateur à coulisse
à votre discrétion (évitez ce faisant de
positionner tous les commutateurs sur
ON ou sur OFF). Ensuite, vous pouvez
amorcer la procédure d'assimilation par
le récepteur.
Assimilation de l'émetteur portable
dans le récepteur
1. Appuyez brièvement sur la touche
de la platine du décodeur (B). Une
diode DEL se met alors à clignoter.
2. Appuyez alors sur le bouton de votre
émetteur portable auquel le récepteur
doit réagir (Ce faisant, n'approchez pas
trop l'émetteur portable du récepteur).
La diode DEL se met à scintiller lorsque
le signal est reçu. Peu après, la diode
s'éteint et la transmission se met en
mouvement. Le récepteur a alors
assimilé l'émetteur portable et vous
pouvez commander votre portail avec
l'émetteur portable.
Nombre maximum d'émetteurs
portables
Les récepteurs radio 12 octets peuvent
au maximum mémoriser jusqu'à 5
codes différents d'émetteur portable.
Ceci signifie que vous pouvez à
discrétion utiliser plusieurs émetteurs
codés de la même façon, mais
seulement 5 émetteurs codés de façon
différente.
Le récepteur à code variable en continu
peut assimiler jusqu'à 16 émetteurs
portables.
10
6
7 8
9
10
11
Seip
CST-77
AUF
ZU
A
B
C
TEST
D
Lern 12Bit
Lern Rol.
Lern A
Lern B
Onze radioontvangers zijn zelflerend:
de code van de handzender wordt
eenvoudig met een druk op de toets in
de ontvanger ingegeven en daar
opgeslagen.
Wissen van het
ontvangergeheugen
ATTENTIE: Voor testdoeleinden wordt
door de febriek reeds een code in de
ontvanger ingegeven: wist u daarom
alstublieft vooreerst het geheugen van
de ontvanger!
Houdt u daarvoor de toets op de
decoderplatine ca. 10 sec. gedrukt. DE
LED begint te lichten wanneer het
geheugen geheel werd gewist: u kunt
de toets dan loslaten.
Hanzendercode instellen (geldt
alleen voor 12-bit-radioinstal-laties)
Werd uw aandrijfmechanisme met een
12-bit radioinstallatie geleverd, moet u
vooreerst aan de handzender de door
u gewenste code instellen. Opent u
daarvoor het batterijvak van uw
handzender (zie afbeelding C) en stelt
u de schuifschakelaar naar uw
voorstellingen in (vermijdt u daarbij alle
schakelaars op ON of OFF te plaatsen).
Daarna kunt u met het ingeven in de
ontvanger beginnen.
De handzender in de ontvanger
inleren
1. Drukt u kort op de toets op de
decoderplatine (B). Een LED begint te
flikkeren.
2. Drukt u nu de knop op de
ontvanger, waarop de ontvanger moet
reageren. (Gaat u daarbij met de
handzender niet te dicht aan de
ontvanger.) De LED op de
decoderplatine begint te flikkeren
wanneer het sgnaal werd ontvangen.
De LED gaat kort daarop uit en het
aandrijvingsmechanisme zet zich in
beweging; de handzender is daarmee
in de ontvanger ingeleerd; u kunt uw
poortaandrijving nu per handzender
bedienen.
Maximaal aantal aan handzenders
De 12-bit radioontvangers kunnen
maximaal 5 verschillende
handzendercodes opslaan. D.w.z u
kunt naar believen veel gelijk
gecodeerde handzenders gebruiken,
echter alleen 5 met verschillende
codes. De ontvanger met rollende
codes kan maximaal 16 handzenders
aanleren.
