L2600
Rev. Q
Index:
English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-10
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11-14
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15-18
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19-22
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23-26
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27-30
VE33, 3-Way Electric Valve
VE43, 4-Way Electric Valve
INSTALL ALL KIT
COMPONENTS TO INSURE
OPTIMUM PERFORMANCE
OF THE REPAIRED
PRODUCT.

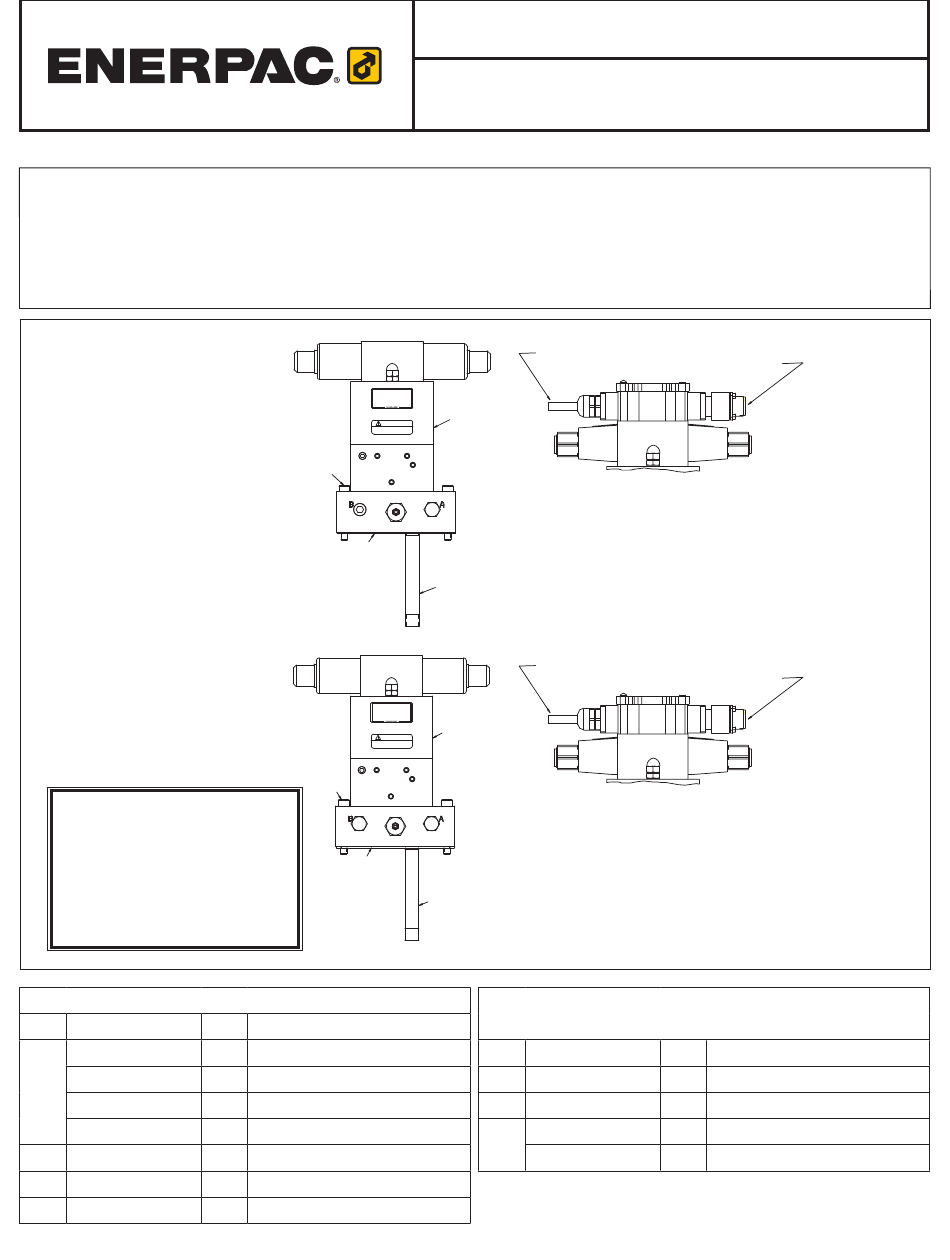

Repair Parts List for Figure 1
Item
Part Number
VE33
1
VE33-115
VE43
VE43-115
70
★DC9356037
75
DC2749768
76
CBE837028-1A
★ Item included in Repair Kit VE43K1.
04/25
WARNING
TURN FUEL VALVE OFF BEFORE MOVING
SEE ENGINE MANUAL FOR INSTRUCTIONS
76
70
WARNING
TURN FUEL VALVE OFF BEFORE MOVING
SEE ENGINE MANUAL FOR INSTRUCTIONS
76
70
Qty.
Description
1
3-way, 3-pos. valve, 24VDC
1
3-way, 3-pos. valve, 115VDC
1
4-way, 3-pos. valve, 24VDC
1
4-way, 3-pos. valve, 115VDC
1
Gasket
1
Return Pipe
4
SHCS M8 X 60
Repair Parts Sheet
VE33, VE43, VE33-115, VE43-115
Electrically Operated Control Valve
For Date Codes Beginning with the Letter "A", "B" or "C".
Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31-34
Suomalainen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35-38
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39-42
Svensk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43-46
中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47-50
日本語 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51-54
Power Cord
1
VE33-115 Only
75
Power Cord
1
VE43-115 Only
75
Repair Parts List for DC5155900
(Lomar Valve Assembly FT-1390-3-1 only)
Item
Part Number
1
DC5155900
70
★DC9356037
76
CBE837028-1A
DC9512960
★ Items included in Repair Kit VE43K1.
*
For bottom manifold used on Lomar valve, see Figure 2B.
Pendant
Connection
Partial View
Pendant
Connection
Partial View
Qty.
Description
1
Lomar Assembly
1
Gasket
4
SHCS M8 x 60
2
Cable Assy. (not shown)
*
