jablotron JB-EXT-TH-B Mode D'emploi

JB-EXT-TH-B Thermomètre extérieure bus
Ce document a été traduit mécaniquement à partir de l'original anglais. En cas
d'incertitude ou de doute, veuillez vous référer à la version originale du document.
Si vous rencontrez des erreurs ou si vous avez d'autres questions, contactez le support
technique (les coordonnées se trouvent à la fin de ce document).
Le produit est un composant bus du système JABLOTRON. Il sert
à mesurer la température extérieure à l'aide d'un capteur interne ou
externe (non fourni). Les données mesurées sont envoyées
à MyJABLOTRON où elles sont analysées et stockées pour une
utilisation ultérieure, par exemple l'activation d'une sortie PG assignée,
le rapport SMS de dépassement des limites de température ou la
création de graphiques des températures mesurées. Ce produit doit
être installé par un technicien qualifié disposant d'un certificat valide
délivré par un distributeur agréé.
Ce produit est compatible avec les centrales d'alarme JA-100K,
JA-101K, JA-102K, JA-103K, JA-106K, JA-107K.
Installation
Sélectionnez le lieu d'installation en fonction des exigences de mesure
de la température. Le thermomètre détecte automatiquement la
connexion du capteur externe (JB-TS-PT1000). Si le capteur externe
n'est pas connecté, la température est détectée par le capteur interne
placé sur la carte de circuit imprimé, il est donc nécessaire de protéger
cet appareil, par exemple, de la lumière directe du soleil qui pourrait
fausser les résultats. Évitez d'installer le détecteur à proximité de toute
source affectant la température (radiateurs, ventilateurs électriques,
prises d'air conditionné, cheminées, etc.) Le détecteur peut également
être installé dans un Environnement extérieur car il est conforme à la
norme IP53.
Si le câble du bus du thermomètre externe est prolongé en dehors
de la zone protégée, il est nécessaire d'utiliser un module d'isolation
de court-circuit de bus JA-110T qui sépare une branche intérieure
d'une branche extérieure. Si la branche extérieure est endommagée
(c'est-à-dire si un intrus court-circuite le câble), la branche intérieure
reste fonctionnelle. Le module d'isolation JA-110T doit toujours être
placé dans la zone protégée.

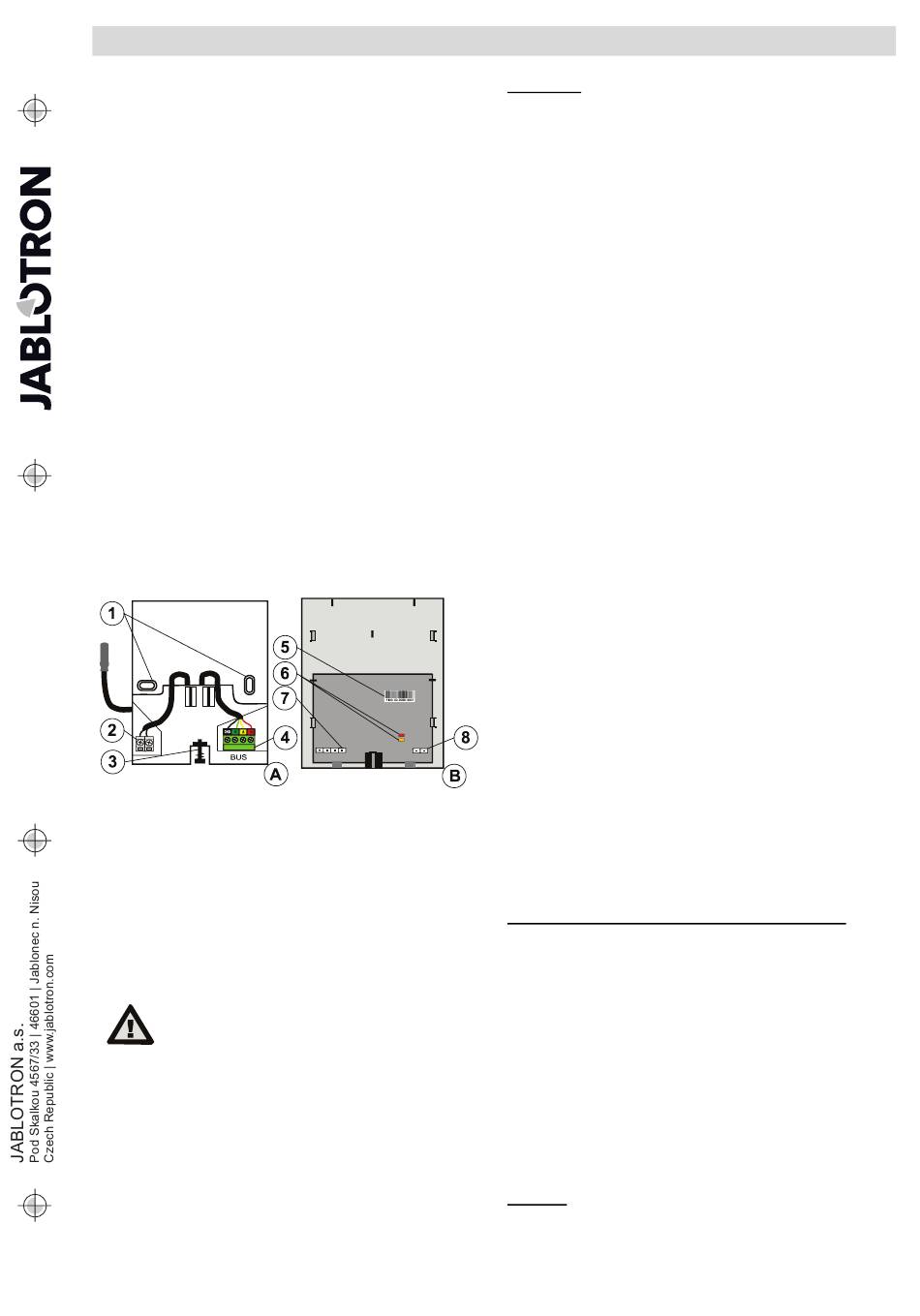

Figure 1 : A – base ; B – partie avant du boîtier avec l'électronique ; 1 – trous
de montage ; 2 – bornes des fils du capteur externe JB-TS-PT1000 ; 3 – vis
de verrouillage du couvercle ; 4 – bornes de bus ; 5 – numéro de production ;
6 – inutilisé ; 7 – broches de connexion pour les bornes de bus ; 8 – broches
de connexion pour les bornes du capteur externe.
1. Desserrez la vis (3) et détachez la partie avant (B) de la base
(A).
2. Si vous utilisez un capteur externe, faites passer le fil du capteur
externe et le câble du bus par le trou de la base et montez la
base à l'endroit voulu.
3. Connectez le câble du bus aux bornes du bus (4). Si vous utilisez
un capteur externe, connectez-le aux bornes du fil du capteur
externe (2).
Mettez toujours l'alimentation hors tension
avant de connecter le thermomètre au bus
4. Fermez le couvercle du module, ce qui aura pour effet de relier
toutes les broches aux bornes.
5. Enclenchez la source d'alimentation (batterie + alimentation
secteur).
6. Suivez les instructions du manuel d'installation de la centrale
d'alarme. Procédure de base :
a. Allez dans le logiciel F-link, sélectionnez la position
requise dans l'onglet Périphériques et lancez le mode
d'inscription en cliquant sur l'option Inscrire.
b. Cliquez sur l'option "Ajouter nouveaux éléments bus",
sélectionnez le module "JB-EXT-TH-B". et double-cliquez
dessus pour confirmer l'inscription.
JB-EXT-TH-B Thermomètre extérieure bus
Remarques :
− L'inscription du détecteur au système est également possible en
mode d'inscription active en saisissant le code de production (5)
via le F-Link. Tous les chiffres du code de production sont
obligatoires (1400-00-0000-0001).
− Si vous souhaitez retirer le détecteur de la centrale d'alarme,
effacez-le de sa position.
− La polarité de connexion du capteur externe JB-TS-PT1000
n'est pas importante. Le capteur est disponible avec des
conducteurs de 3 m de long (voir tableau 1 : extension du
capteur externe JB-TS-PT1000).
− L'appareil détecte si un capteur externe est connecté. L'appareil
passe automatiquement de l'utilisation du capteur interne à la
connexion du capteur externe.
− Un rapport d'erreur est établi si le capteur externe est
déconnecté ou retiré de force alors qu'il est opérationnel.
L'erreur dure jusqu'à ce que le capteur externe soit à nouveau
connecté (l'état du capteur est corrigé). Si le détecteur doit être
utilisé sans le capteur externe, le bus doit être redémarré pour
recharger le détecteur qui fonctionnera sans le capteur
connecté.
Fonctions
Les claviers des séries JA-114E et JA-154E sont capables
d'afficher les températures actuelles de 8 thermomètres au
maximum sur l'écran du clavier. Voir le manuel d'installation du
JA-10xK.
Le détecteur a une température antigel fixe de +0 °C avec une
hystérésis de +1 °C. La température d'activation du détecteur est
donc de 0 °C. La température de désactivation est >+1 °C.
Le détecteur reste désactivé jusqu'à ce que la température repasse
en dessous de 0 °C.
À l'aide du logiciel F-Link, il est possible de configurer la réaction
de la centrale JA-10xK (sortie PG, alarme 24h, etc.) pour qu'elle
réagisse à l'activation du détecteur de température. Ainsi, la sortie
PG sélectionnée est contrôlée directement par la centrale d'alarme.
Toutes les fonctions du thermomètre peuvent être utilisées dans
MyJABLOTRON. La procédure d'enregistrement est décrite dans le
manuel d'installation de la centrale d'alarme.
MyJABLOTRON
Tous les thermomètres et leurs valeurs mesurées sont enregistrés
et affichés dans l'onglet Thermostats et Thermomètres de
MyJABLOTRON. Les
automatiquement toutes les 5 minutes. Les températures sont
affichées dans un graphique avec une ligne de temps réglable. Il est
possible d'exporter les données des graphiques dans différents
formats pour un traitement ultérieur. La fonction graphique vous
permet de comparer les températures de huit thermomètres ou de
différentes périodes (uniquement disponible dans l'application
mobile MyJABLOTRON).
L'application MyJABLOTRON offre les fonctions
Contrôle du PG en fonction de la température mesurée.
À l'aide de MyJABLOTRON, il est possible de configurer
l'activation d'une sortie PG par une température mesurée par le
thermomètre. La sortie PG sélectionnée est commandée à distance
depuis MyJABLOTRON par conséquent une communication externe
stable est nécessaire pour que cette fonction fonctionne
correctement. Si cette fonction est sélectionnée, l'utilisateur peut
utiliser un curseur pour configurer la température souhaitée qui
activera la sortie PG. Ces configurations se trouvent dans l'onglet
Thermostats et thermomètre.
La liaison du thermomètre avec une sortie PG est effectuée par un
technicien de service dans la section Gestion des installations de
l'appli MyCOMPANY. Sélectionnez la centrale d'alarme, entrez dans
l'onglet Composants, appuyez sur le symbole d'une roue dentée sur
le thermomètre et sélectionnez une sortie PG qui doit être contrôlée
par la température mesurée. Utilisez le curseur pour configurer la
température d'activation souhaitée. Ce lien configuré est indiqué par
un symbole PG à la position du thermomètre.
Attention ! La sortie PG contrôlée doit être configurée pour avoir les
fonctions ON/OFF ou Impulse (configurable dans le logiciel F-Link).
Les sorties PG ayant des fonctions différentes ne peuvent pas être
contrôlées via MyJABLOTRON. La minuterie d'impulsion doit être
armée sur au moins 1 heure.
